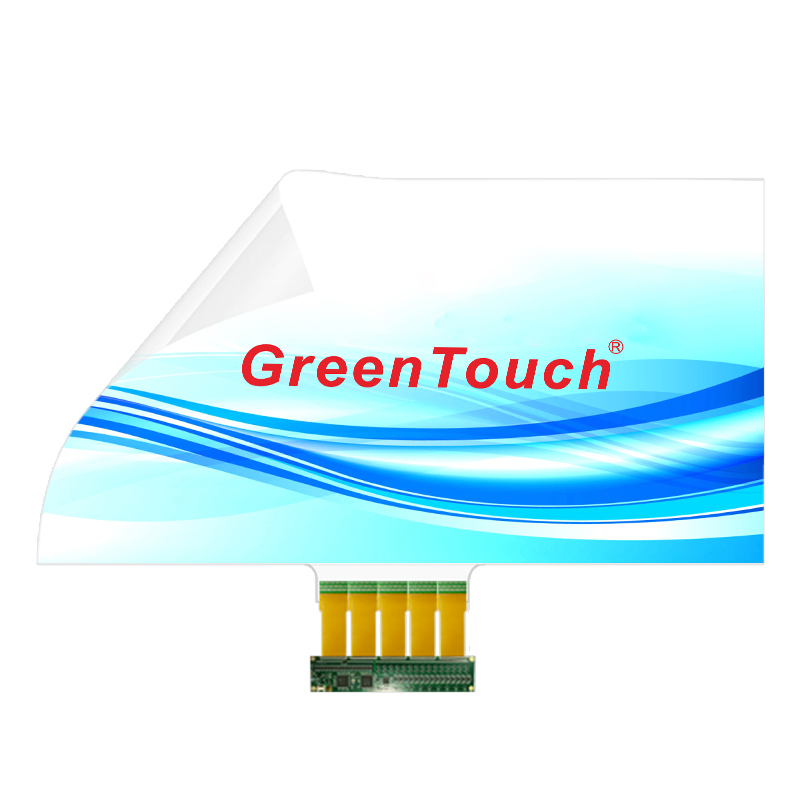

Interaktive Touchfolie 43 bis 180 Zoll (XTC-Serie)

Interaktive Touchfolie 43 bis 180 Zoll (XTC-Serie)

Produktinformation

Touch-Typ: Interaktives PCAP, 40-Punkte-Touch

Material: Ultradünne 0,2 mm transparente PET-Folie

Anwendbar auf: Glas, Acryl, Polycarbonat

Anpassbar: Größe, Logo, Klebedienste, AG, AF, AR

Packliste: Touchfolie*1, Controller*1, USB-Leitung*1

Eigenschaften

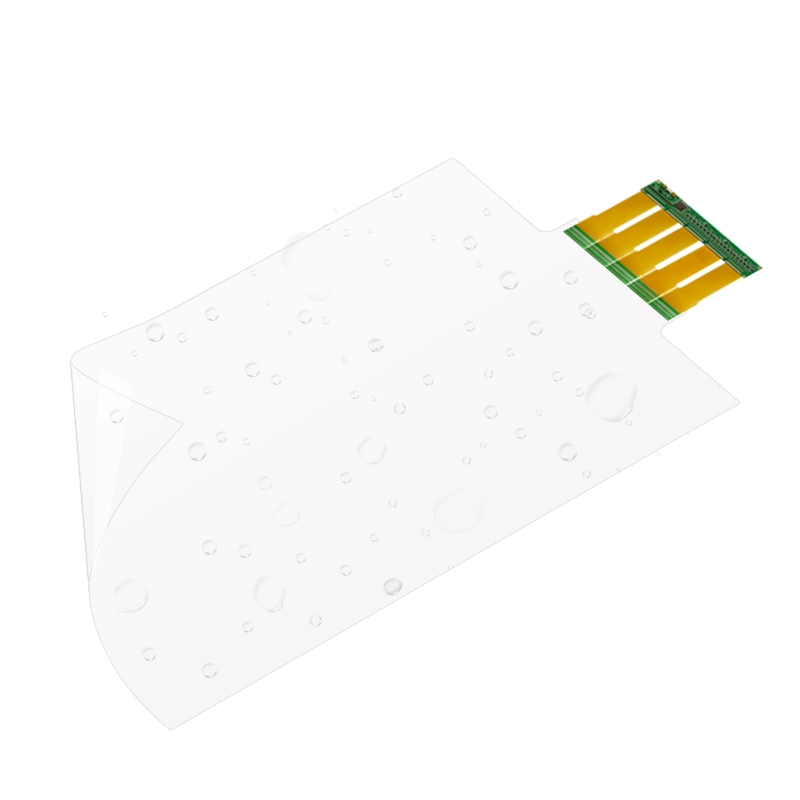

● Wasserdicht IP67, vandalensicher und umweltfreundlich

● Einfacher Integrationsprozess, kostengünstige interaktive Lösung

● Durchlässigkeit ≥ 93 %, starke Durchdringung, Vollwinkel-Blendschutz

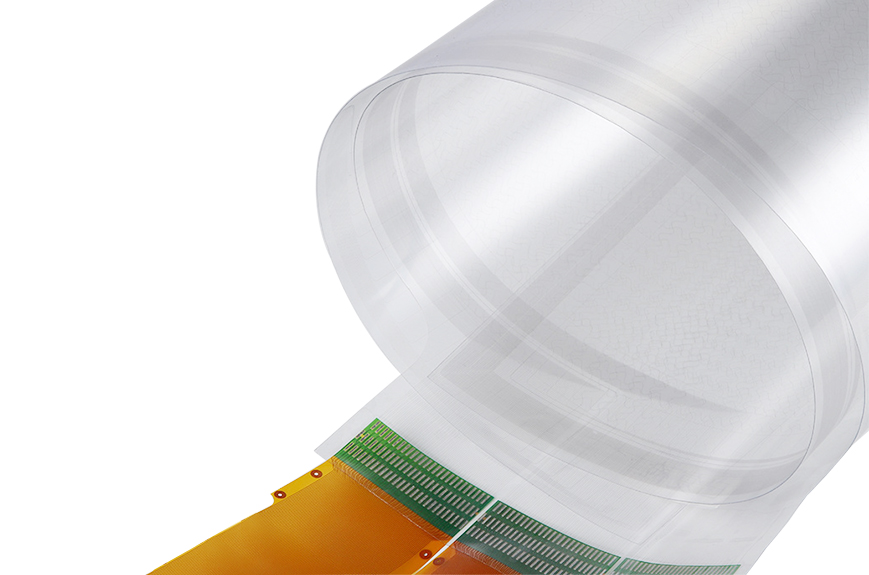

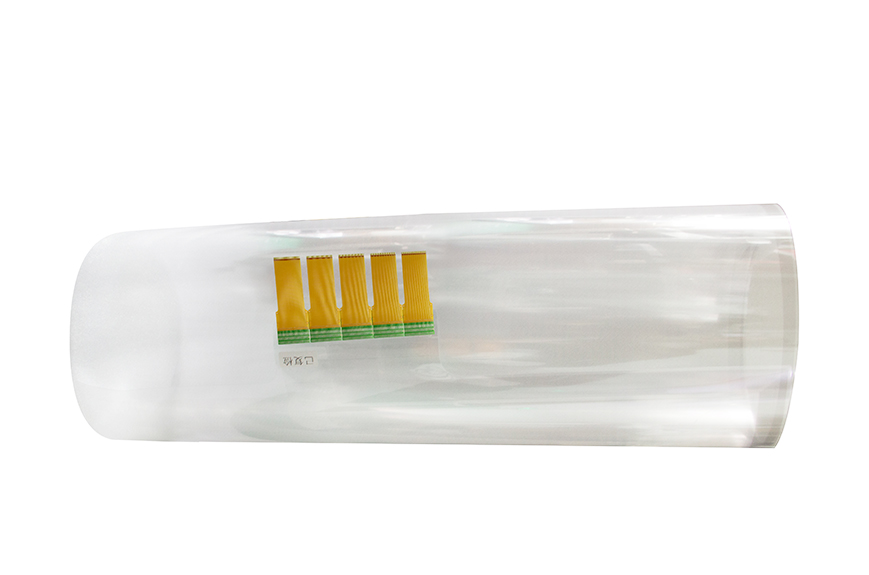

● Kann gerade oder gebogen sein, ohne Rahmen integriert

● Genaue Positionierung und Berührung, starke Penetrationsfähigkeit

Ein Angebot bekommen

Online-Beratung

Produktbeschreibung
Montageschritte
Spezifikationen
Anwendungsbereich
Spezifikation und Download

Produktbeschreibung

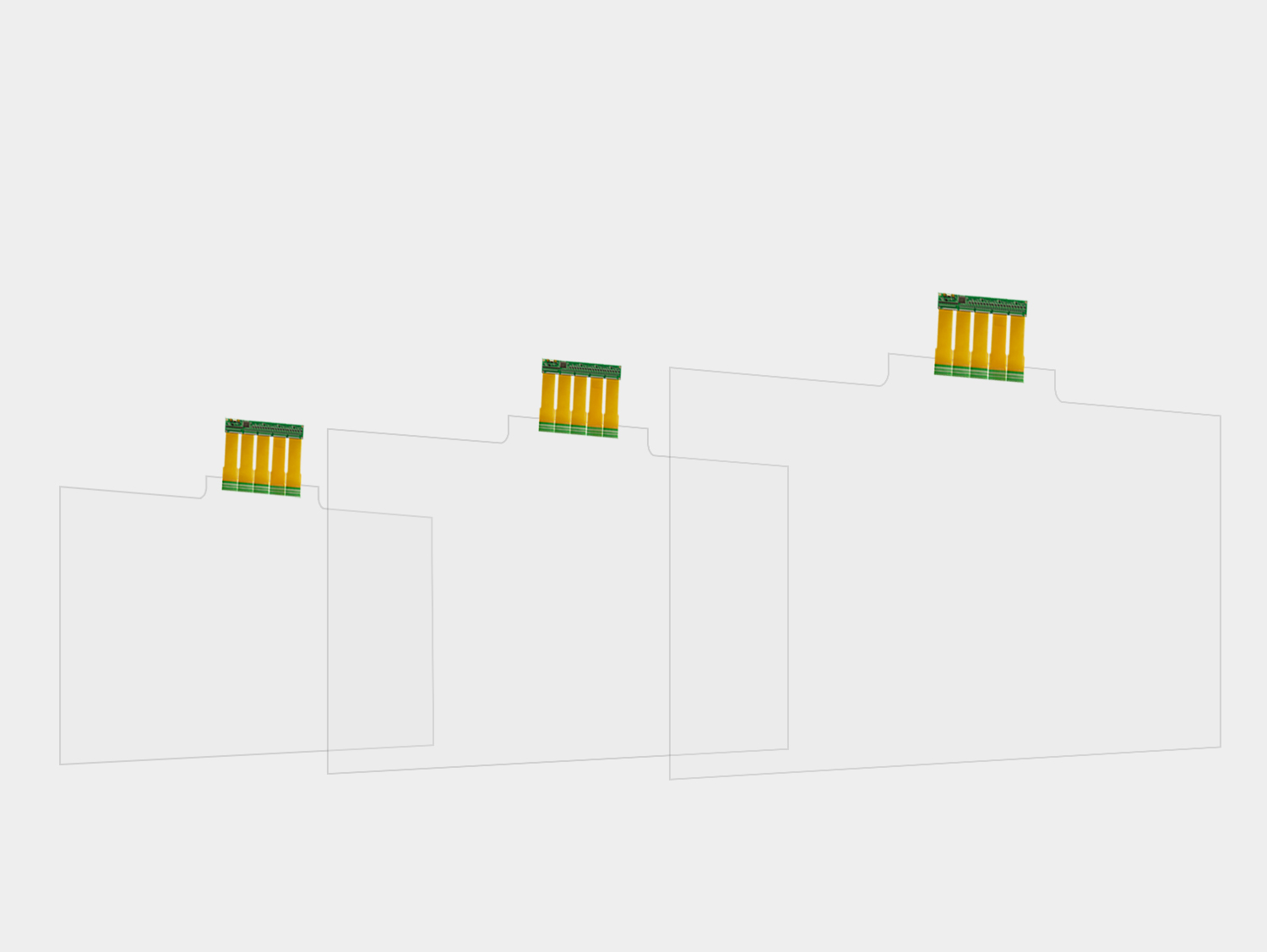

Übersicht über kapazitive Touchfolien

Die XTC-Serie interaktiver kapazitiver Touchfolien von GreenTouch mit einer Größe von 43 bis 180 Zoll bietet innovative interaktive Lösungen für professionelle Szenarien, die extrem große Größen, hohe Anpassungsfähigkeit und Anpassungsfähigkeit an komplexe Umgebungen erfordern. Diese Lösungen decken hauptsächlich drei Hauptbereiche ab: kommerzielle Displays und öffentliche Interaktion, Unternehmenszusammenarbeit und professionelle Steuerung sowie spezielle Umgebungen und kundenspezifische Anwendungen.

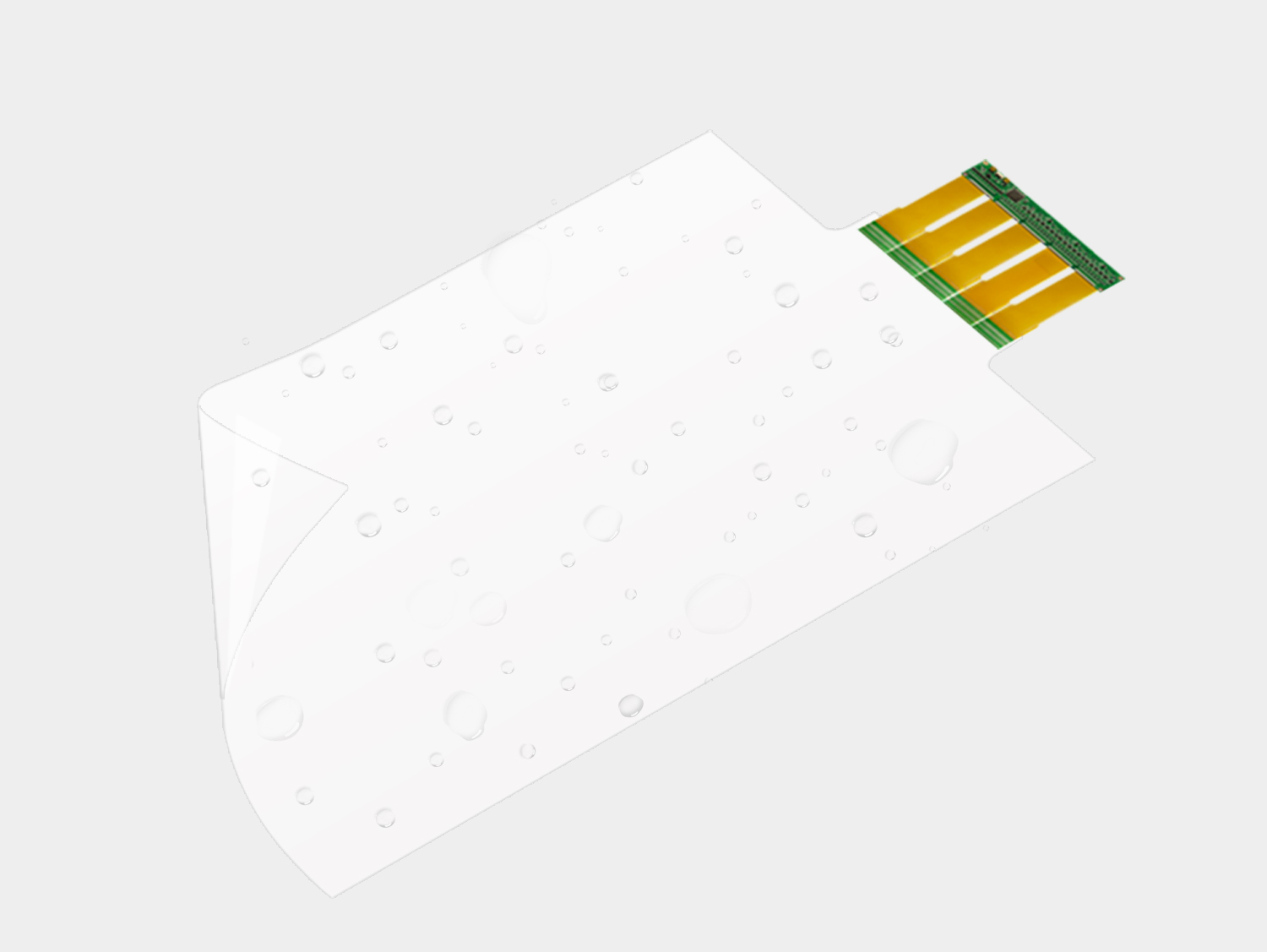

Funktion und Struktur

Unsere kapazitive Touch-Folie besteht aus zwei transparenten dünnen Filmen mit einer Gittermatrixschicht, die aus einer Schicht von Metalldrähten besteht, die durch X- und Y-Achsen gekreuzt sind. Sie kann volle Transparenz erreichen, egal ob flach oder gebogen, und ist wasserdicht, schmutzabweisend und frei von Lichtstörungen. Es verfügt außerdem über ein randloses Design für die Touch-Steuerung. FPC verfügt über eine gute Flexibilität und hohe Flexibilität, verwendet hochstabile IC- und Schaltkreis-Steuerplatinen. Der Anschluss der PCAP-Touchfolie ist einfach, mit einer USB 2.0-Hochgeschwindigkeitsschnittstelle, einem Stecker aus Aluminiumlegierung, kein Treiber erforderlich, nur Kalibrierung. Die USB-Erkennungszeit beträgt das Dreifache eines normalen USB-Steckers und die Übertragungsgeschwindigkeit erreicht 480 Mbit/s 16:9)
Größe: 43 Zoll, 55 Zoll, 65 Zoll, 70 Zoll, 75 Zoll, 86 Zoll, 98 Zoll, 120 Zoll, 150 Zoll, 180 Zoll.
Hochgradig individuelle
Größe, Logo, Klebedienste, AG, AF, AR
Anschlüsse und Systeme

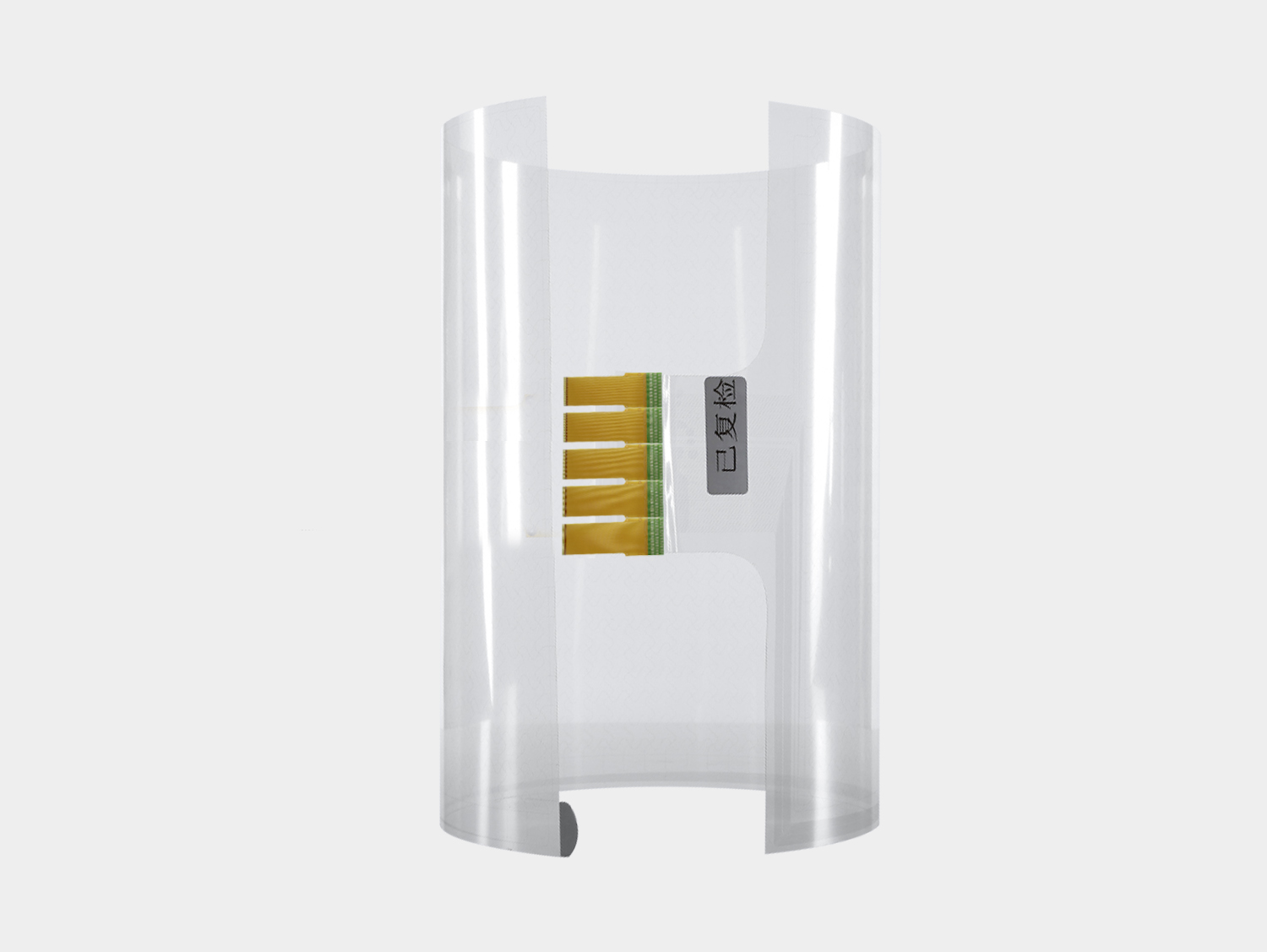

Mehrere Größen verfügbar

Montageschritte

1. Oberflächenvorbereitung: Stellen Sie sicher, dass die Montageoberfläche (z. B. die Rückseite einer Glas- oder Acrylplatte) sauber, flach und trocken ist.
2. Ausrichtung und Haftung: Ziehen Sie die Schutzschicht der Touchfolie ab. Richten Sie die Sensorseite (die Seite mit dem Schaltkreismuster) an der Rückseite des Mediums aus, kleben Sie sie vorsichtig fest und entfernen Sie Luftblasen mit einem Schaber, um eine glatte, faltenfreie Oberfläche zu gewährleisten.
3. Anschließen des Controllers: Verbinden Sie das Ende der Touch-Folie mit der flexiblen Leiterplatte (FPC) über den Stecker mit der passenden Touch-Steuerplatine.
4. Elektrischer Anschluss: Verbinden Sie die Steuerplatine über ein USB-Datenkabel mit einem Computer oder einem Hauptsteuergerät.
5. Treiberinstallation und -kalibrierung: Installieren Sie den Treiber auf dem Computer und schließen Sie die Kalibrierung in den „Touchscreen-Einstellungen“ des Betriebssystems ab.

Spezifikationen

Allgemein Hersteller:GreenTouch Produktname: Kapazitive Touchfolie (XTC-Serie) Normale Größen: 43 Zoll, 55 Zoll, 65 Zoll, 70 Zoll, 75 Zoll, 86 Zoll, 98 Zoll, 120 Zoll, 150 Zoll, 180 Zoll Garantie: 1–3 Jahre Zertifikate: CE, FCC, RoHS

Panel Paneltyp:Film+Film Diagonale: 43 bis 180 Zoll Seitenverhältnis: 16:9 Touch-Geste: Klicken, Ziehen, Zoomen, Drehen Abweichung: ≤ 0,5 mm Durchlässigkeit: ≥ 93 % Scangeschwindigkeit: 8 ms/Bild Sensor:TX80 RX142 Touch-Technologie: Kapazitive 40 Berührungspunkte Packliste: Touchfolie*1, Controller*1, USB-Leitung*1 Touch-Unterstützungssystem: Windows, Android, Linux

Umweltfreundlich Betriebszeit:Max. Nonstop rund um die Uhr Betriebstemperatur: –10 °C bis 50 °C Lagertemperatur: -20 °C bis 60 °C Luftfeuchtigkeit: 90 % relative Luftfeuchtigkeit, keine Kondensation

Konnektivität Schnittstelle: USB

Einhaltung Zertifizierungen: CE, FCC, RoHS

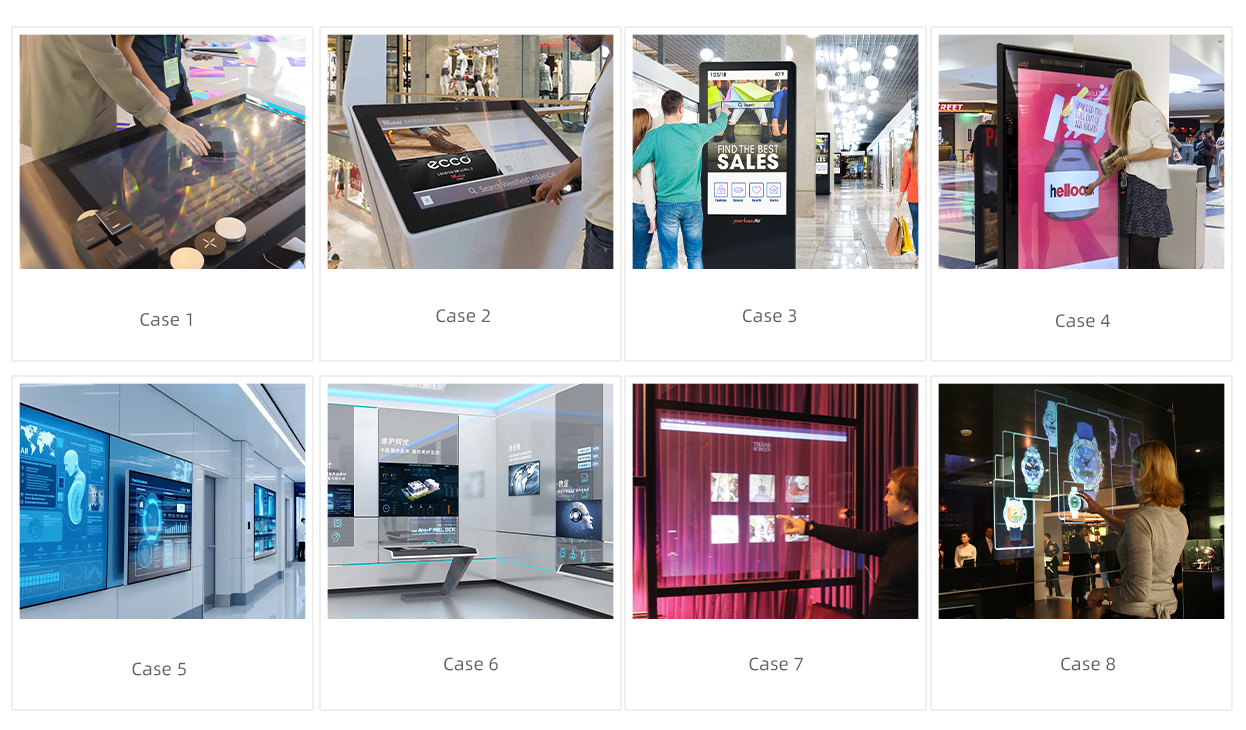

Anwendungsbereich

Spezifikation und Download

Größe	Modell	Abmessungen	Ansichtsbereich	Schnittstelle	Verhältnis	Zeichnung herunterladen
43"	GT-XTC43.0L-1	980*577mm	951*535mm	16:10	USB	GT-XTC43.0L-1
43"	GT-XTC43.0W-1	1000*573mm	951*535mm	16:9	USB	GT-XTC43.0W-1
55"	GT-XTC55.0L-1	1246*726mm	1217*684mm	16:9	USB	GT-XTC55.0L-1
55"	GT-XTC55.0W-1	1265*722mm	1217*684mm	16:9	USB	GT-XTC55.0W-1
65"	GT-XTC65.0L-1	1467*85mm	1439*809mm	16:9	USB	GT-XTC65L-1
65"	GT-XTC65.0W-1	1486*847mm	1438*809mm	16:9	USB	GT-XTC65.0W-1
70"	GT-XTC70.0L-1	1578*912mm	1549*871mm	16:9	USB	GT-XTC70.0L-1
70"	GT-XTC70.0W-1	1596*909mm	1549*871mm	16:9	USB	GT-XTC70.0W-1
75"	GT-XTC75.0L-1	1688*975mm	1660*933mm	16:9	USB	GT-XTC75.0L-1
75"	GT-XTC75.0W-1	1707*971mm	1660*933mm	16:9	USB	GT-XTC75.0W-1
86"	GT-XTC86.0L-1	1932*1112mm	1903*1070mm	16:9	USB	GT-XTC86.0L-1
86"	GT-XTC86.0W-1	1950*1108mm	1903*1070mm	16:9	USB	GT-XTC86.0W-1
98"	GT-XTC98.0L-1	2198*1261mm	2169*1220mm	16:9	USB	GT-XTC98.0L-1
98"	GT-XTC98.0W-1	2216*1258mm	2169*1220mm	16:9	USB	GT-XTC98.0W-1
120"	GT-XTC120L-1	2685*1535mm	2656*1494mm	16:9	USB	GT-XTC120L-1
120"	GT-XTC120W-1	2703*1532mm	2656*1494mm	16:9	USB	GT-XTC120W-1
150"	GT-XTC150L-1	3349*1908mm	3320*1867mm	16:9	USB	GT-XTC150L-1
150"	GT-XTC150W-1	3367*1905mm	3320*1867mm	16:9	USB	GT-XTC150W-1
180"	GT-XTC180L-1	4013*2282mm	3984*2241mm	16:9	USB	GT-XTC180L-1
180"	GT-XTC180W-1	4031*2279mm	3984*2241mm	16:9	USB	GT-XTC180W-1
