Interaktive Touchfolie 32 bis 65 Zoll (XTA-Serie)

Interaktive Touchfolie 32 bis 65 Zoll (XTA-Serie)

Produktinformation

Touch-Typ: Interaktives PCAP, 20-Punkte-Touch

Material: Ultradünne 0,2 mm transparente PET-Folie

Anwendbar auf: Glas, Acryl, Polycarbonat

Anpassbar: Größe, Logo, Klebedienste, AG, AF, AR

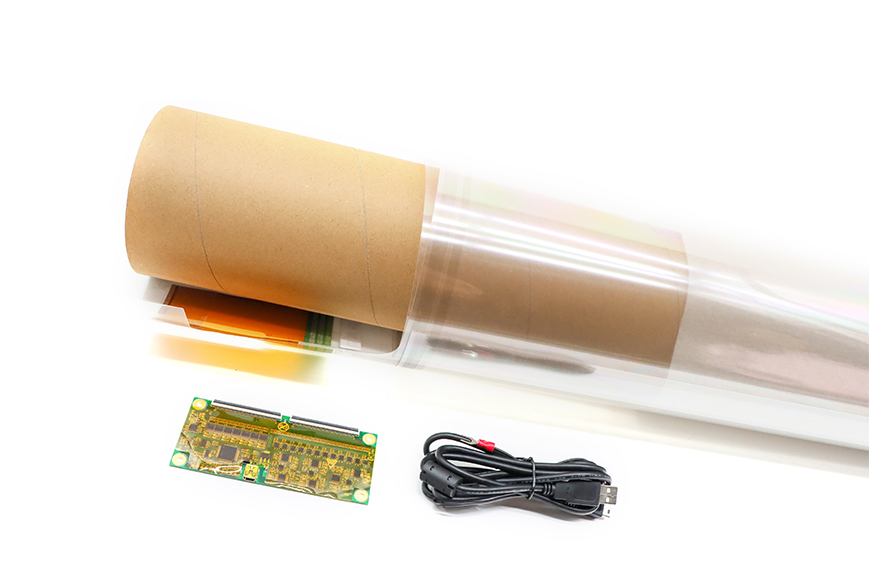

Packliste: Touchfolie*1, Controller*1, USB-Leitung*1

Eigenschaften

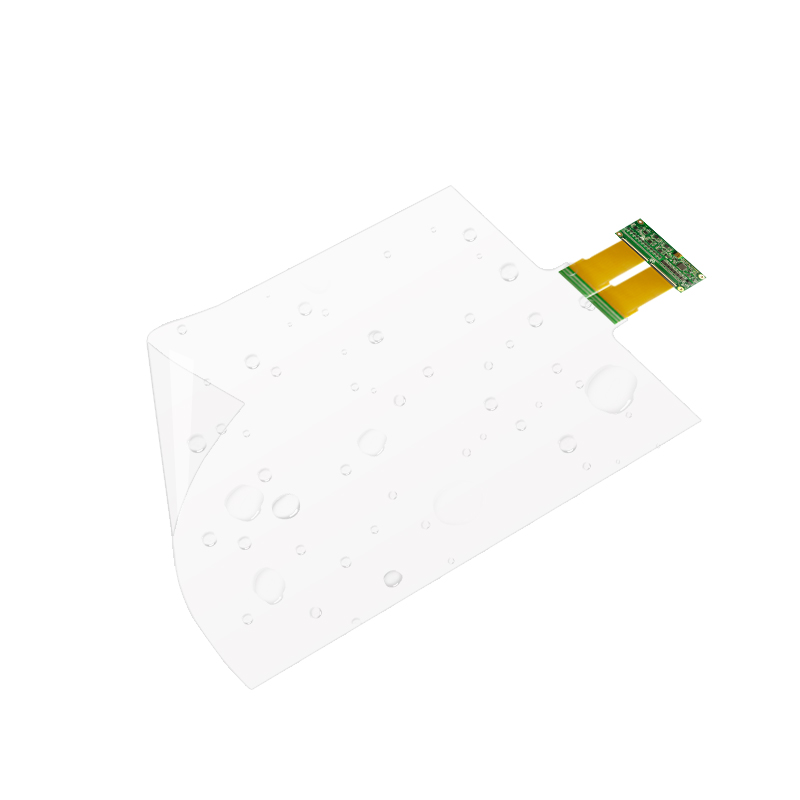

● Wasserdicht IP67, vandalensicher und umweltfreundlich

● Schnelle Reaktionszeit, weniger als 8 ms

● Durchlässigkeit ≥ 93 %, starke Durchdringung, Vollwinkel-Blendschutz

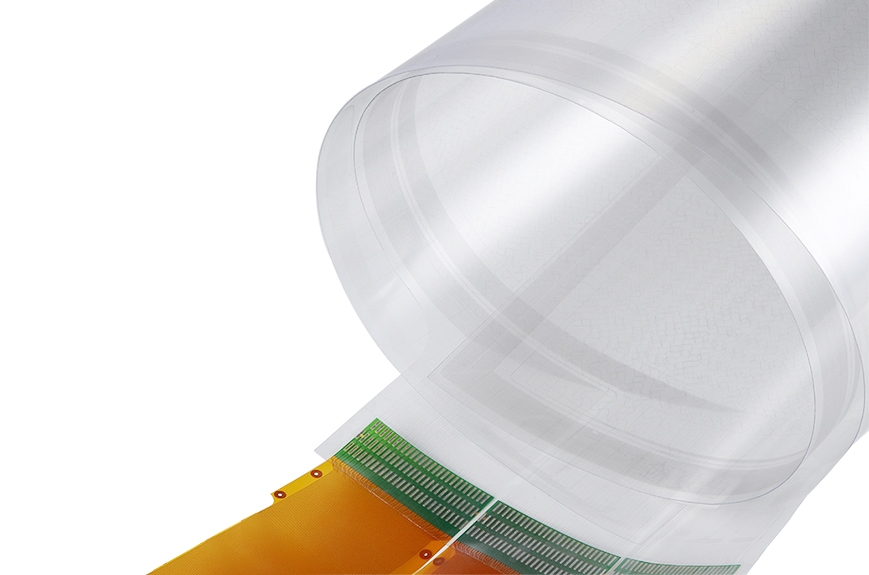

● Kann gerade oder gebogen sein, ohne Rahmen integriert

● Genaue Positionierung und Berührung, starke Penetrationsfähigkeit

Ein Angebot bekommen

Online-Beratung

Produktbeschreibung
Montageschritte
Spezifikationen
Anwendungsbereich
Spezifikation und Download

Produktbeschreibung

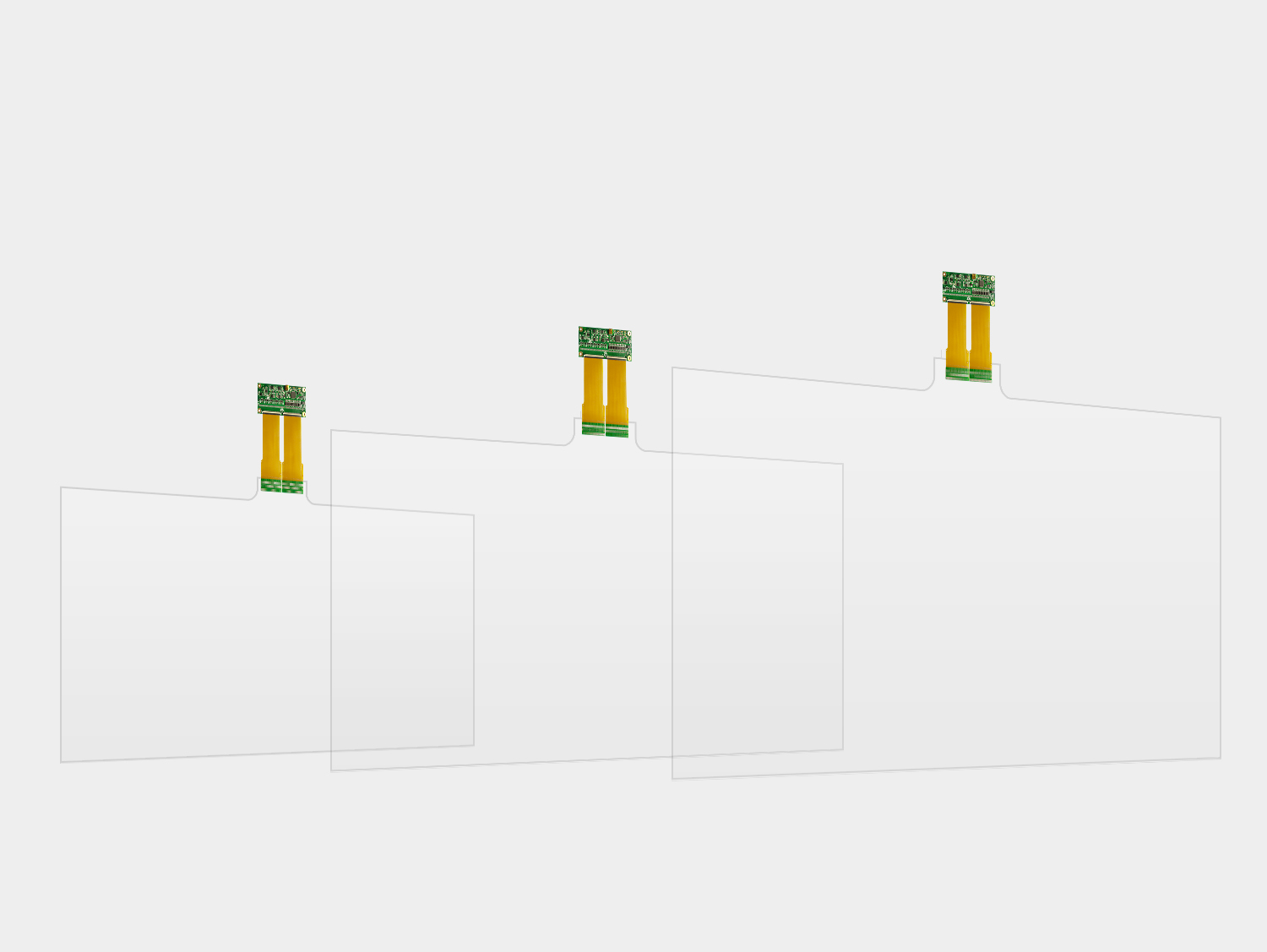

Übersicht über kapazitive Touchfolien

Die XTA-Serie kapazitiver interaktiver Touchfolien von GreenTouch bietet mit ihrer Größe, Transparenz, Haltbarkeit und Anpassungsfähigkeit Touch-Lösungen für kommerzielle und professionelle Bereiche, die ein hohes Maß an räumlicher Wahrnehmung und visueller Wirkung erfordern. Ein umfassender Größenbereich von 32 Zoll bis 65 Zoll gewährleistet Kompatibilität mit: Kommerziellen Displays und Einzelhandel: wie interaktiven Fenstern, Digital Signage, interaktiven Werbemaschinen; Zusammenarbeit im Bildungs- und Konferenzbereich: z. B. intelligente Whiteboards, elektronische Tafeln; Terminals für den öffentlichen Dienst, Finanz- und Selbstbedienungsgeräte.

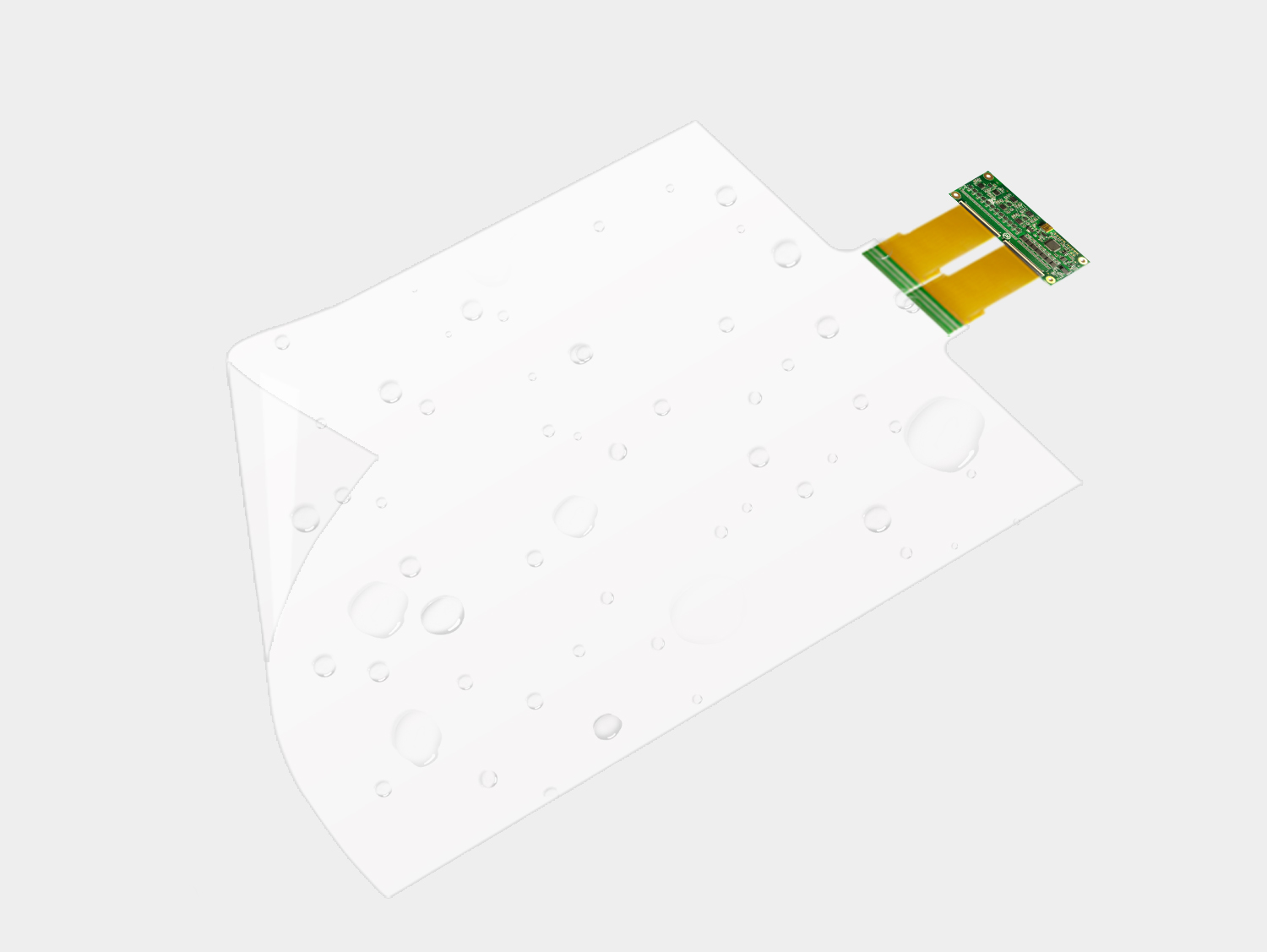

Funktion und Struktur

Unsere kapazitive Touch-Folie besteht aus zwei transparenten Dünnfilmen mit einer Gittermatrixschicht, die aus einer Schicht von Metalldrähten besteht, die durch X- und Y-Achsen gekreuzt sind. Sie kann volle Transparenz erreichen, egal ob flach oder gebogen, und ist wasserdicht, schmutzabweisend und frei von Lichtstörungen. Es verfügt außerdem über ein randloses Design für die Touch-Steuerung. FPC verfügt über eine gute Flexibilität und hohe Flexibilität, verwendet hochstabile IC- und Schaltkreis-Steuerplatinen. Der Anschluss der PCAP-Touchfolie ist einfach, mit einer USB 2.0-Hochgeschwindigkeitsschnittstelle, einem Stecker aus Aluminiumlegierung, kein Treiber erforderlich, nur Kalibrierung. Die USB-Erkennungszeit beträgt das Dreifache eines normalen USB-Steckers und die Übertragungsgeschwindigkeit erreicht 480 Mbit/s 16:9)
Größe: 32“, 40“, 42“, 43“, 46“, 47“, 49“, 55“, 65“
Hochgradig individuelle
Größe, Logo, Klebedienste, AG, AF, AR
Anschlüsse und Systeme

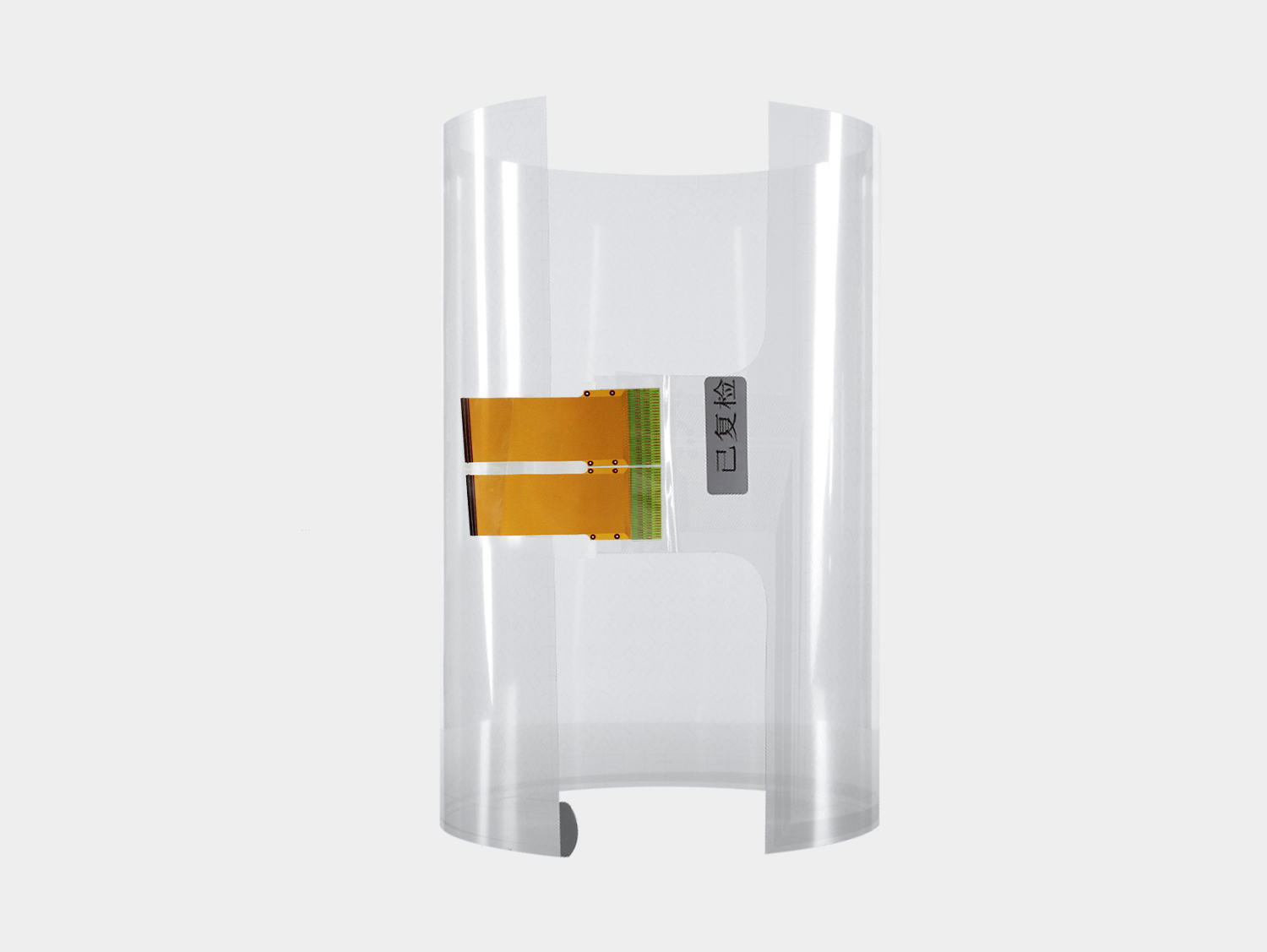

Mehrere Größen verfügbar

Montageschritte

1. Oberflächenvorbereitung: Stellen Sie sicher, dass die Montageoberfläche (z. B. die Rückseite einer Glas- oder Acrylplatte) sauber, flach und trocken ist.
2. Ausrichtung und Haftung: Ziehen Sie die Schutzschicht der Touchfolie ab. Richten Sie die Sensorseite (die Seite mit dem Schaltkreismuster) an der Rückseite des Mediums aus, kleben Sie sie vorsichtig fest und entfernen Sie Luftblasen mit einem Schaber, um eine glatte, faltenfreie Oberfläche zu gewährleisten.
3. Anschließen des Controllers: Verbinden Sie das Ende der Touch-Folie mit der flexiblen Leiterplatte (FPC) über den Stecker mit der passenden Touch-Steuerplatine.
4. Elektrischer Anschluss: Verbinden Sie die Steuerplatine über ein USB-Datenkabel mit einem Computer oder einem Hauptsteuergerät.
5. Treiberinstallation und -kalibrierung: Installieren Sie den Treiber auf dem Computer und schließen Sie die Kalibrierung in den „Touchscreen-Einstellungen“ des Betriebssystems ab.

Spezifikationen

Allgemein Hersteller:GreenTouch Produktname: Kapazitive Touchfolie (XTA-Serie) Normale Größen: 32 Zoll, 40 Zoll, 42 Zoll, 43 Zoll, 46 Zoll, 47 Zoll, 49 Zoll, 55 Zoll, 65 Zoll Garantie: 1–3 Jahre Zertifikate: CE, FCC, RoHS

Panel Paneltyp:Film+Film Diagonale: 32 bis 65 Zoll Seitenverhältnis: 16:9 Touch-Geste: Klicken, Ziehen, Zoomen, Drehen Abweichung: ≤ 0,5 mm Durchlässigkeit: ≥ 93 % Scangeschwindigkeit: 8 ms/Bild Sensor:TX56 RX96 Touch-Technologie: Kapazitive 20 Berührungspunkte Packliste: Touchfolie*1, Controller*1, USB-Leitung*1 Touch-Unterstützungssystem: Windows, Android, Linux

Umweltfreundlich Betriebszeit:Max. Nonstop rund um die Uhr Betriebstemperatur: –20 °C bis 70 °C Lagertemperatur: -20 °C bis 70 °C Luftfeuchtigkeit: 90 % relative Luftfeuchtigkeit, keine Kondensation

Konnektivität Schnittstelle: USB

Einhaltung Zertifizierungen: CE, FCC, RoHS

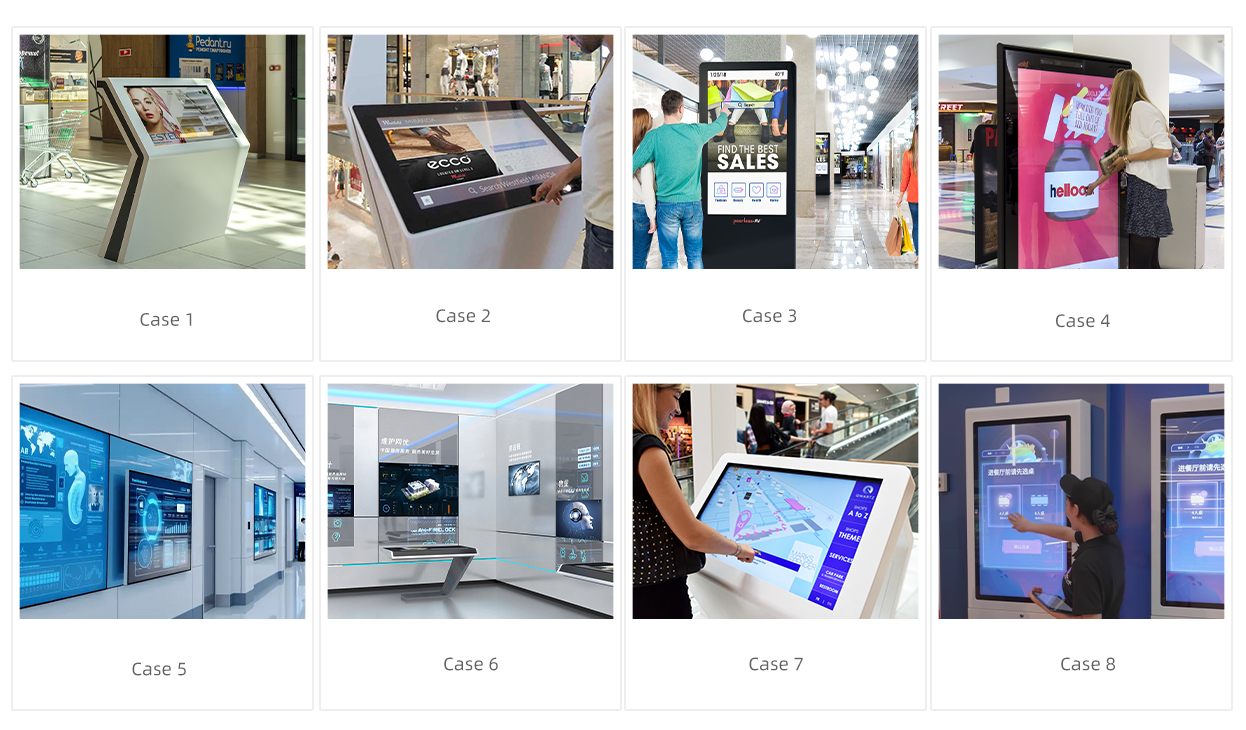

Anwendungsbereich

Spezifikation und Download

Größe	Modell	Abmessungen	Ansichtsbereich	Schnittstelle	Verhältnis	Zeichnung herunterladen
32"	GT-XTA32L-1	731*429mm	708*398mm	16:9	USB	GT-XTA32L-1
32"	GT-XTA32W-1	742*426mm	708*398mm	16:9	USB	GT-XTA32W-1
40"	GT-XTA40L-1	908,7 * 529,3 mm	885,5 * 498,1 mm	16:9	USB	GT-XTA40L-1
40"	GT-XTA40W-1	919,8 * 526,3 mm	885,5 * 498,1 mm	16:9	USB	GT-XTA40W-1
42"	GT-XTA42L-1	953*554,2mm	929,8 * 523 mm	16:9	USB	GT-XTA42L-1
42"	GT-XTA42W-1	964,1 * 551,2 mm	929,8 * 523 mm	16:9	USB	GT-XTA42W-1
43"	GT-XTA43L-1	975*566mm	951*535mm	16:9	USB	GT-XTA43L-1
43"	GT-XTA43W-1	986*563mm	951*535mm	16:9	USB	GT-XTA43W-1
46"	GT-XTA46L-1	1041,6 * 603,8 mm	1018,3 * 572,8 mm	16:9	USB	GT-XTA46L-1
46"	GT-XTA46W-1	1052,7*601mm	1018,3 * 572,8 mm	16:9	USB	GT-XTA46W-1
47"	GT-XTA47L-1	1063*616mm	1040*585mm	16:9	USB	GT-XTA47L-1
47"	GT-XTA47W-1	1074*613mm	1040*585mm	16:9	USB	GT-XTA47W-1
49"	GT-XTA49L-1	1108 * 641,2 mm	1084,7 * 610,1 mm	16:9	USB	GT-XTA49L-1
49"	GT-XTA49W-1	1118,9 * 638,4 mm	1084,7 * 610,1 mm	16:9	USB	GT-XTA49W-1
55"	GT-XTA55L-1	1240*715mm	1217*684mm	16:9	USB	GT-XTA55L-1
55"	GT-XTA55W-1	1251*713mm	1217*684mm	16:9	USB	GT-XTA55W-1
65"	GT-XTA65L-1	1462*840mm	1438*809mm	16:9	USB	GT-XTA65L-1
65"	GT-XTA65W-1	1473*837mm	1438*809mm	16:9	USB	GT-XTA65W-1
