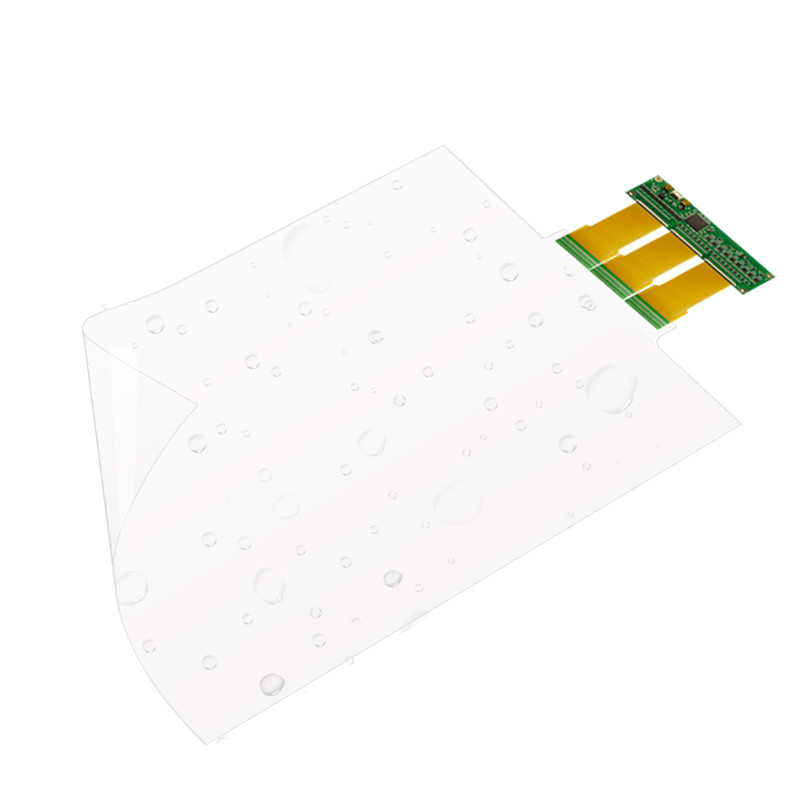

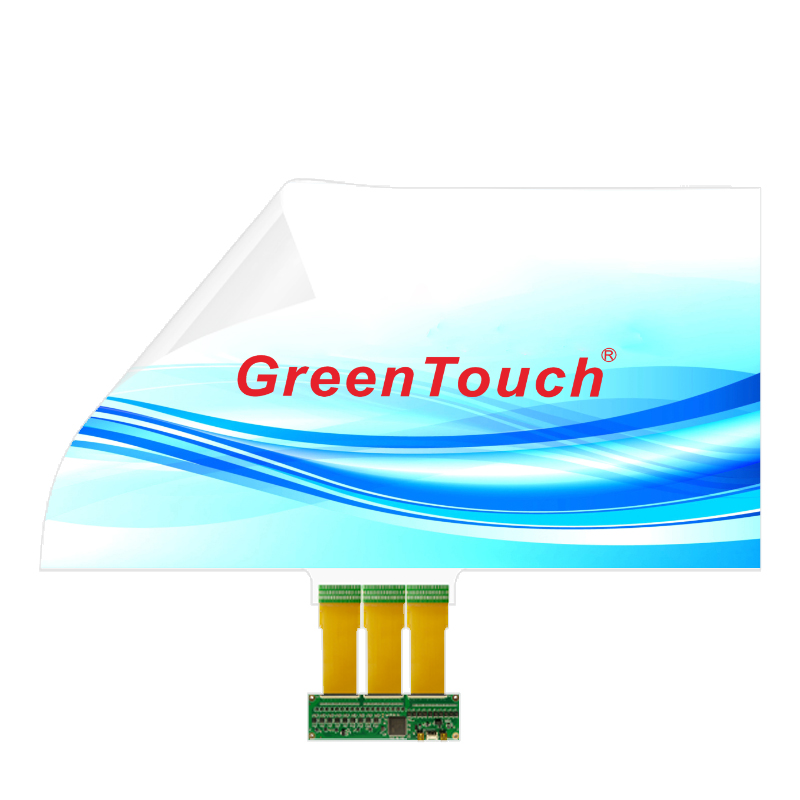

Interaktive Touch-Folie 42 bis 153 Zoll (XTB-Serie)

Interaktive Touch-Folie 42 bis 153 Zoll (XTB-Serie)

Produktinformation

Touch-Typ: Interaktives PCAP, 40-Punkte-Touch

Material: Ultradünne 0,2 mm transparente PET-Folie

Anwendbar auf: Glas, Acryl, Polycarbonat

Anpassbar: Größe, Logo, Klebedienste, AG, AF, AR

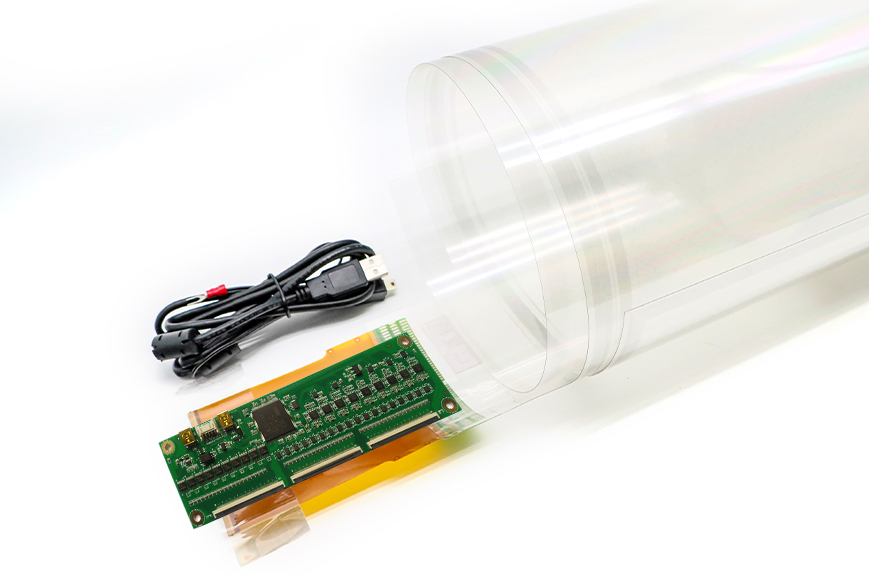

Packliste: Touchfolie*1, Controller*1, USB-Leitung*1

Eigenschaften

● Wasserdicht IP67, vandalensicher und umweltfreundlich

● Kristallklare optische Leistung, langlebige und kratzfeste Oberfläche

● Durchlässigkeit ≥ 93 %, starke Durchdringung, Vollwinkel-Blendschutz

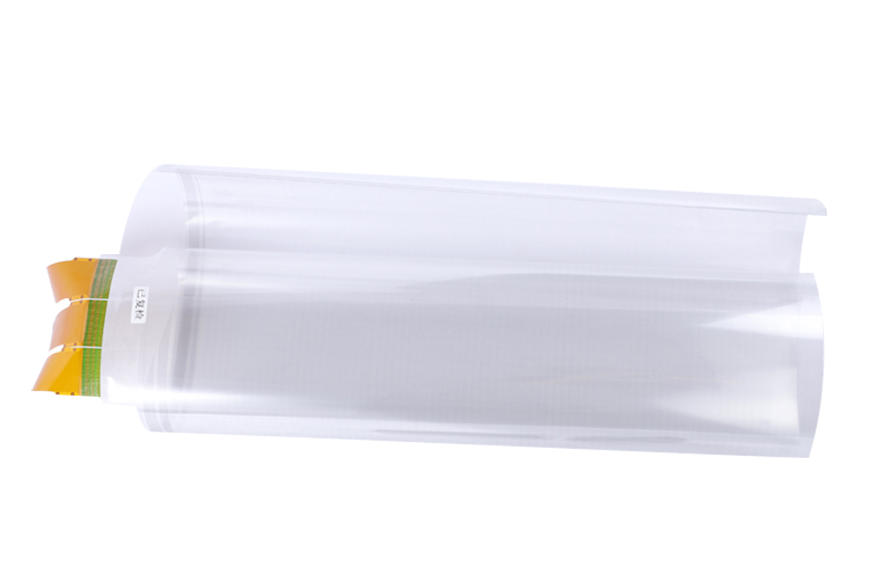

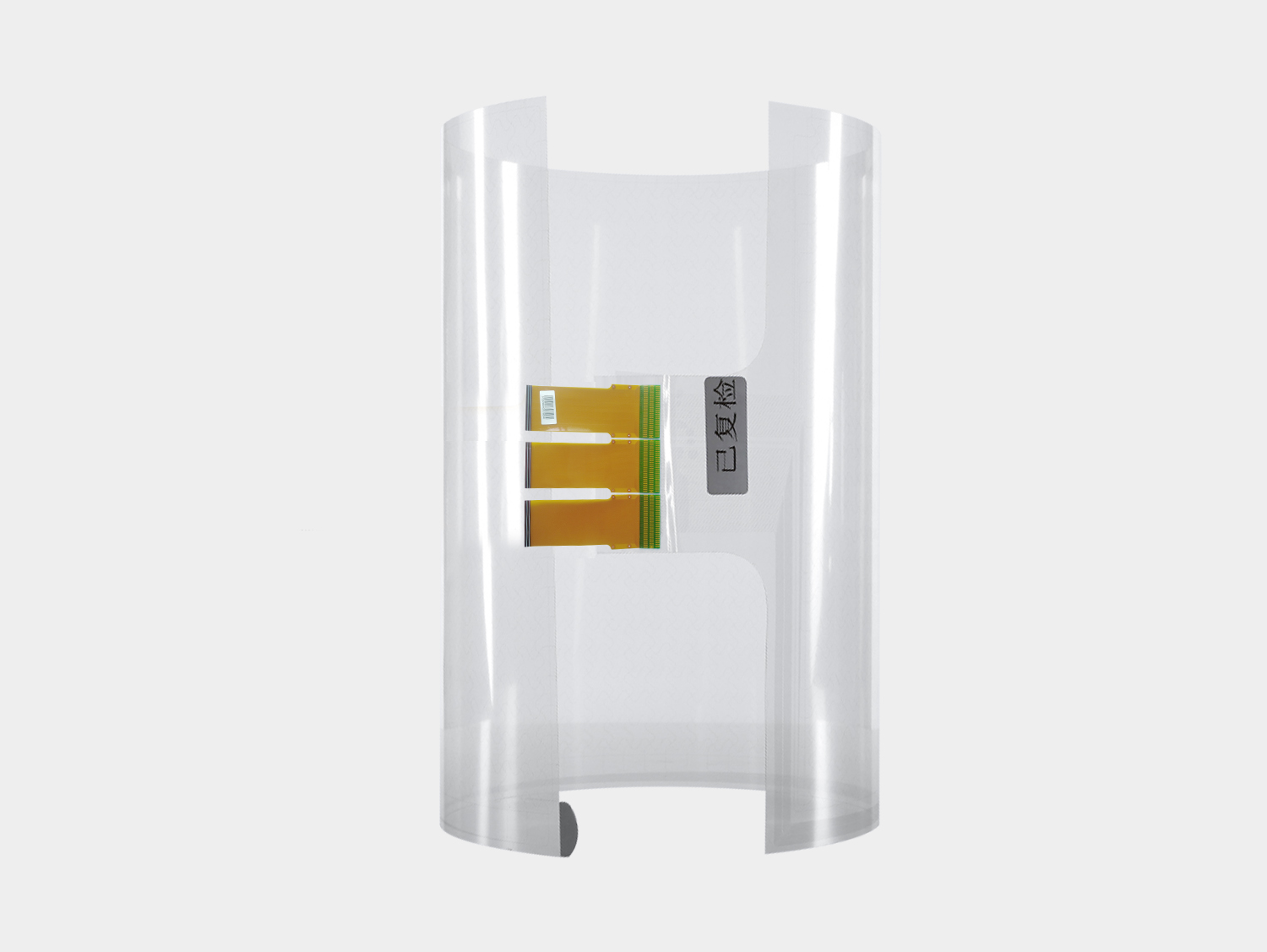

● Kann gerade oder gebogen sein, ohne Rahmen integriert

● Genaue Positionierung und Berührung, starke Penetrationsfähigkeit

Ein Angebot bekommen

Online-Beratung

Produktbeschreibung
Montageschritte
Spezifikationen
Anwendungsbereich
Spezifikation und Download

Produktbeschreibung

Übersicht über apazitive Touch-Folien

Die kapazitiven Touchfolien der 42-110 Zoll großen XTB-Serie von GreenTouch sind die ideale Wahl für die Lösung interaktiver Anforderungen in extrem großen Größen, nicht standardmäßigen Formen und anspruchsvollen Umgebungen. Im Wesentlichen stärken sie ein großes „Glas“ oder „Bildschirm“ und machen es intelligent und interaktiv. Ihr Kernwert liegt in ihrer Fähigkeit, eine flache Oberfläche in eine hochgradig interaktive Touch-Schnittstelle mit außergewöhnlicher Flexibilität zu verwandeln. Diese Serie dient hauptsächlich kommerziellen Displays, öffentlichen Räumen und Berufsfeldern und legt Wert auf immersive Erlebnisse und Interaktion mit mehreren Benutzern.

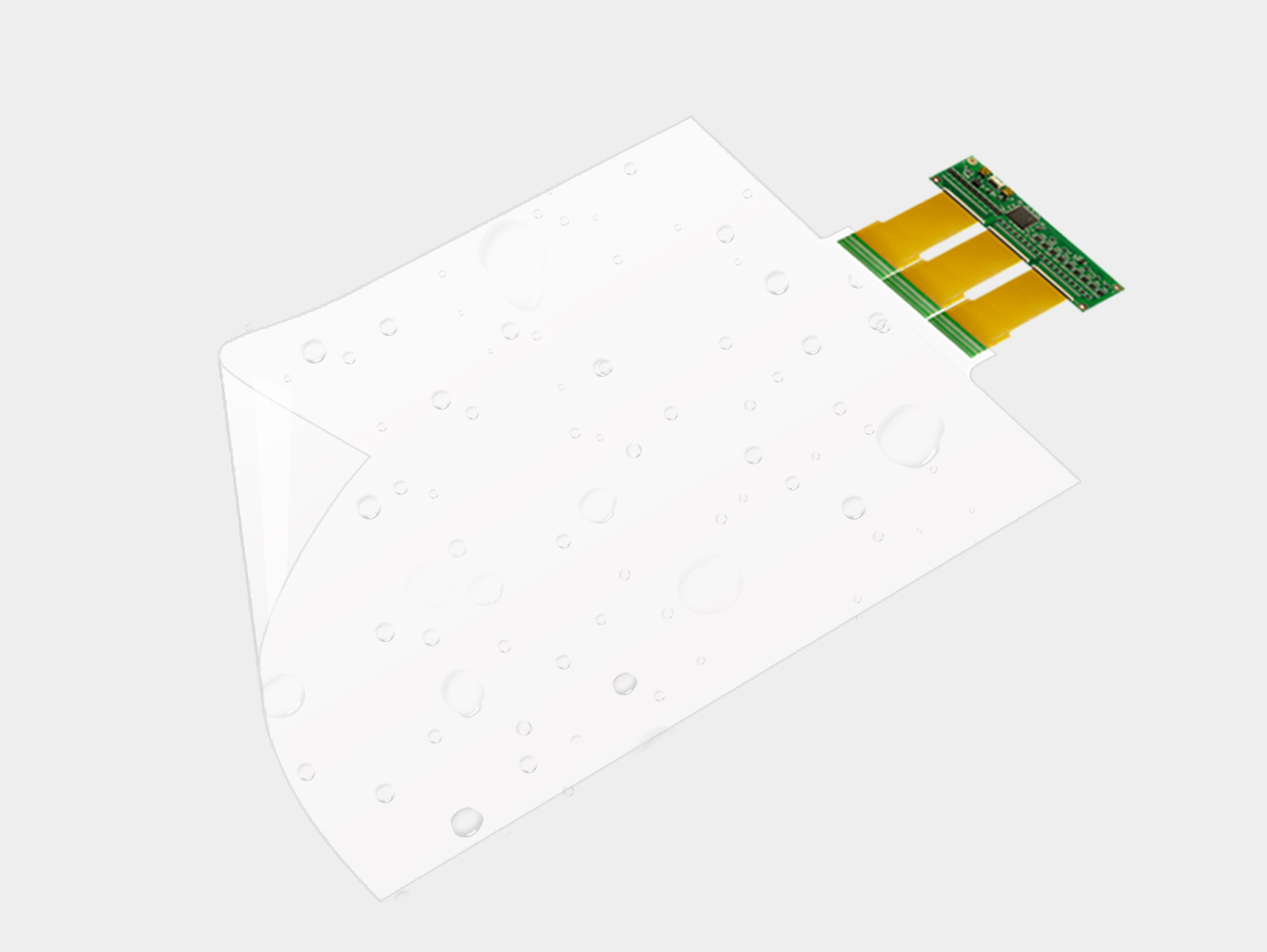

Funktion und Aufbau

Unsere kapazitive Touchfolie besteht aus zwei transparenten dünnen Filmen mit einer Gittermatrixschicht, die aus einer Schicht von Metalldrähten besteht, die von X- und Y-Achsen durchzogen sind. Sie kann volle Transparenz erreichen, egal ob flach oder gebogen, und ist wasserdicht, schmutzabweisend und frei von Lichtinterferenzen. Es verfügt außerdem über ein randloses Design für die Touch-Steuerung. FPC verfügt über eine gute Flexibilität und hohe Flexibilität, verwendet hochstabile IC- und Schaltkreis-Steuerplatinen. Der Anschluss der PCAP-Touchfolie ist einfach, mit einer USB 2.0-Hochgeschwindigkeitsschnittstelle, einem Stecker aus Aluminiumlegierung, kein Treiber erforderlich, nur Kalibrierung. Die USB-Erkennungszeit beträgt das Dreifache eines normalen USB-Steckers und die Übertragungsgeschwindigkeit erreicht 480 Mbit/s 16:9)
Größe: 42 Zoll, 43 Zoll, 48 Zoll, 49 Zoll, 50 Zoll, 55 Zoll, 60 Zoll, 65 Zoll, 70 Zoll, 75 Zoll, 84 Zoll, 86 Zoll, 98 Zoll, 100 Zoll, 110 Zoll, 153 Zoll.
Hochgradig individuelle
Größe, Logo, Klebedienste, AG, AF, AR
Anschlüsse und Systeme

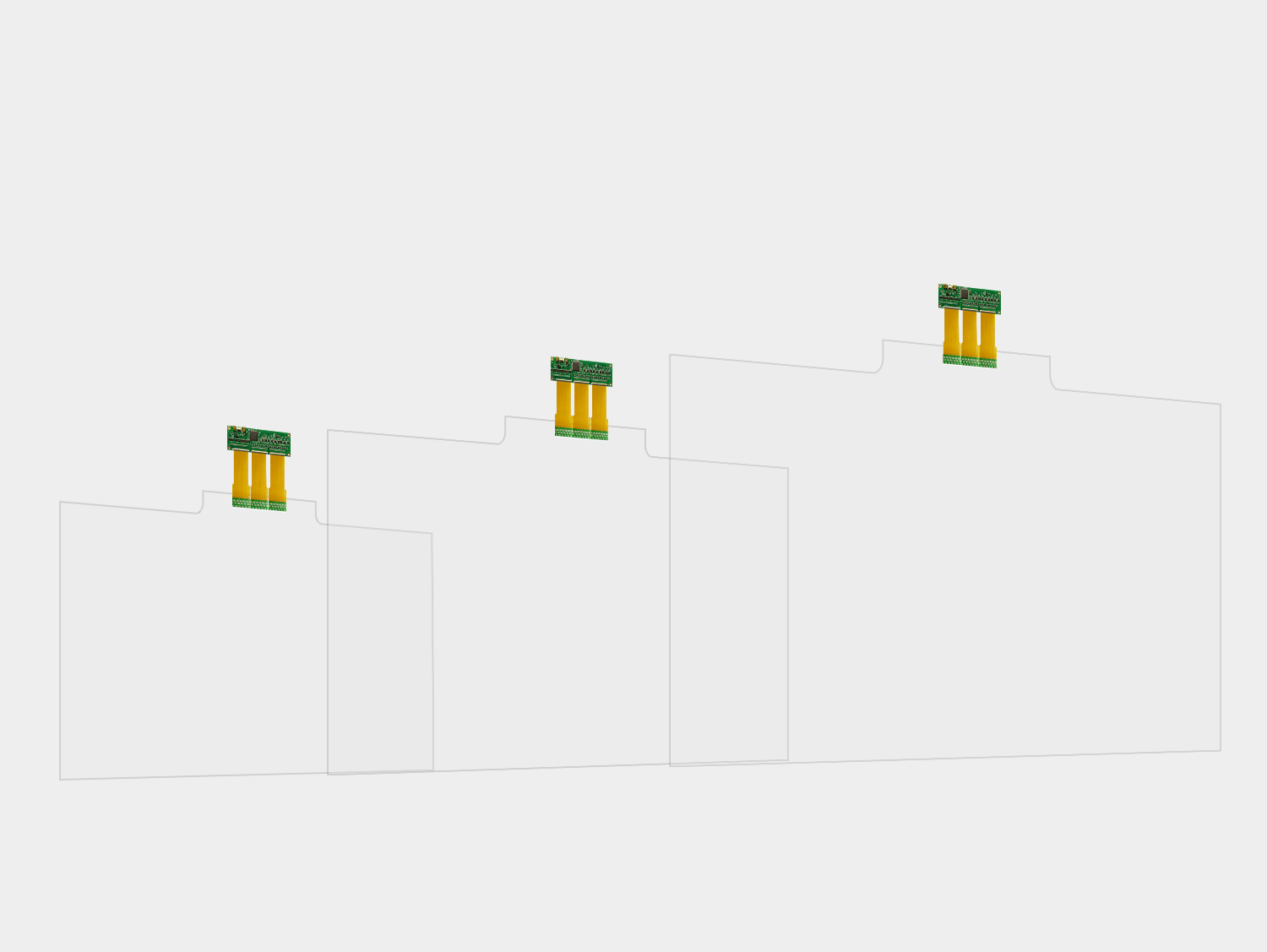

Mehrere Größen verfügbar

Montageschritte

1. Oberflächenvorbereitung: Stellen Sie sicher, dass die Montageoberfläche (z. B. die Rückseite einer Glas- oder Acrylplatte) sauber, flach und trocken ist.
2. Ausrichtung und Haftung: Ziehen Sie die Schutzschicht der Touchfolie ab. Richten Sie die Sensorseite (die Seite mit dem Schaltkreismuster) an der Rückseite des Mediums aus, kleben Sie sie vorsichtig fest und entfernen Sie Luftblasen mit einem Schaber, um eine glatte, faltenfreie Oberfläche zu gewährleisten.
3. Anschließen des Controllers: Verbinden Sie das Ende der Touch-Folie mit der flexiblen Leiterplatte (FPC) über den Stecker mit der passenden Touch-Steuerplatine.
4. Elektrischer Anschluss: Verbinden Sie die Steuerplatine über ein USB-Datenkabel mit einem Computer oder einem Hauptsteuergerät.
5. Treiberinstallation und -kalibrierung: Installieren Sie den Treiber auf dem Computer und schließen Sie die Kalibrierung in den „Touchscreen-Einstellungen“ des Betriebssystems ab.

Spezifikationen

Allgemein Hersteller:GreenTouch Produktname: Kapazitive Touchfolie (XTB-Serie) Normale Größen: 42 Zoll, 43 Zoll, 48 Zoll, 49 Zoll, 50 Zoll, 55 Zoll, 60 Zoll, 65 Zoll, 70 Zoll, 75 Zoll, 84 Zoll, 86 Zoll, 98 Zoll, 100 Zoll, 110 Zoll, 153 Zoll Garantie: 1–3 Jahre Zertifikate: CE, FCC, RoHS

Panel Paneltyp:Film+Film Diagonale: 42 bis 153 Zoll Seitenverhältnis: 16:9 Touch-Geste: Klicken, Ziehen, Zoomen, Drehen Abweichung: ≤ 0,5 mm Durchlässigkeit: ≥ 93 % Scangeschwindigkeit: 8 ms/Bild Sensor:TX80 RX142 Touch-Technologie: Kapazitive 40 Berührungspunkte Packliste: Touchfolie*1, Controller*1, USB-Leitung*1 Touch-Unterstützungssystem: Windows, Android, Linux

Umweltfreundlich Betriebszeit:Max. Nonstop rund um die Uhr Betriebstemperatur: –20 °C bis 70 °C Lagertemperatur: -20 °C bis 70 °C Luftfeuchtigkeit: 90 % relative Luftfeuchtigkeit, keine Kondensation

Konnektivität Schnittstelle: USB

Einhaltung Zertifizierungen: CE, FCC, RoHS

Anwendungsbereich

Spezifikation und Download

Größe	Modell	Abmessungen	Ansichtsbereich	Schnittstelle	Verhältnis	Zeichnung herunterladen
42"	GT-XTB42L-1	956,6 * 561,4 mm	929,8 * 523 mm	16:9	USB	GT-XTB42L-1
43"	GT-XTB43L-1	978,7 * 573,8 mm	951,9 * 535,4 mm	16:9	USB	GT-XTB43L-1
43"	GT-XTB43W-1	995,5 * 570,6 mm	951,9 * 535,4 mm	16:9	USB	GT-XTB43W-1
48"	GT-XTB48W-1	1106,1 * 632,8 mm	1062,6 * 597,7 mm	16:9	USB	GT-XTB48W-1
49"	GT-XTB49L-1	1111,6 * 648,5 mm	1084,7 * 610,1 mm	16:9	USB	GT-XTB49L-1
49"	GT-XTB49W-1	1128,2 * 645,3 mm	1084,7 * 610,1 mm	16:9	USB	GT-XTB49W-1
50"	GT-XTB50L-1	1133,7 * 661 mm	1106,9 * 622,6 mm	16:9	USB	GT-XTB50L-1
50"	GT-XTB50W-1	1150,4 * 657,7 mm	1106,9 * 622,6 mm	16:9	USB	GT-XTB50W-1
55"	GT-XTB55L-1	1244*723mm	1217*684mm	16:9	USB	GT-XTB55L-1
55"	GT-XTB55W	1261*720mm	1217*684mm	16:9	USB	GT-XTB55W-1
60"	GT-XTB60L-1	1355*785mm	1328*747mm	16:9	USB	GT-XTB60L-1
60"	GT-XTB60W-1	1371*782mm	1328*747mm	16:9	USB	GT-XTB60W-1
65"	GT-XTB65L-1	1465*847mm	1438*809mm	16:9	USB	GT-XTB65L-1
65"	GT-XTB65W-1	1482*844mm	1438*809mm	16:9	USB	GT-XTB65W-1
70"	GT-XTB70L-1	1576*909mm	1549*871mm	16:9	USB	GT-XTB70L-1
70"	GT-XTB70W-1	1592*906mm	1549*871mm	16:9	USB	GT-XTB70W-1
75"	GT-XTB75L-1	1687*972mm	1660*933mm	16:9	USB	GT-XTB75L-1
75"	GT-XTB75W-1	1703*969mm	1660*933mm	16:9	USB	GT-XTB75W-1
84"	GT-XTB84L-1	1886,4 * 1084,1 mm	1859,5 * 1046 mm	16:9	USB	GT-XTB84L-1
84"	GT-XTB84W-1	1902,6 * 1081,1 mm	1859,6*1046mm	16:9	USB	GT-XTB84W-1
86"	GT-XTB86L-1	1930*1109mm	1903*1070mm	16:9	USB	GT-XTB86L-1
86"	GT-XTB86W-1	1946*1106mm	1903*1070mm	16:9	USB	GT-XTB86W-1
98"	GT-XTB98L-1	2196*1258mm	2169*1220mm	16:9	USB	GT-XTB98L-1
98"	GT-XTB98W-1	2212*1255mm	2169*1220mm	16:9	USB	GT-XTB98W-1
100"	GT-XTB100L-1	2240,6 * 1283,3 mm	2213,8 * 1245,2 mm	16:9	USB	GT-XTB100L-1
100"	GT-XTB100W-1	2256,8 * 1280,4 mm	2213,8 * 1245,2 mm	16:9	USB	GT-XTB100W-1
110"	GT-TXB110L-1	2462 * 1407,7 mm	2435,1 * 1369,7 mm	16:9	USB	GT-XTB110L-1
110"	GT-XTB110W-1	2478 * 1404,9 mm	2435,1 * 1369,7 mm	16:9	USB	GT-XTB110W-1
153"	GT-XTB153L-1	3666,8 * 1437,9 mm	3640*1400mm	16:9	USB	GT-XTB153L-1
