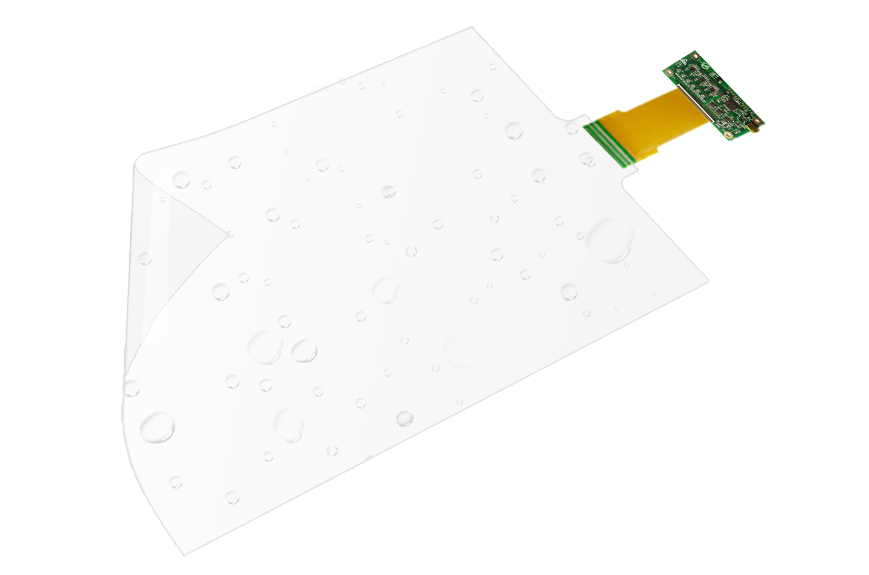

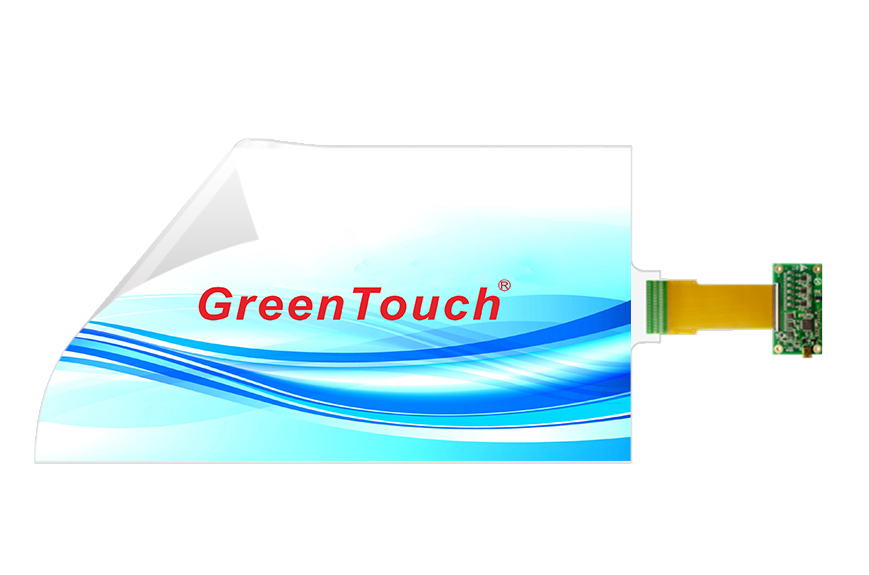

10,1–32 Zoll interaktive kapazitive Touchfolie

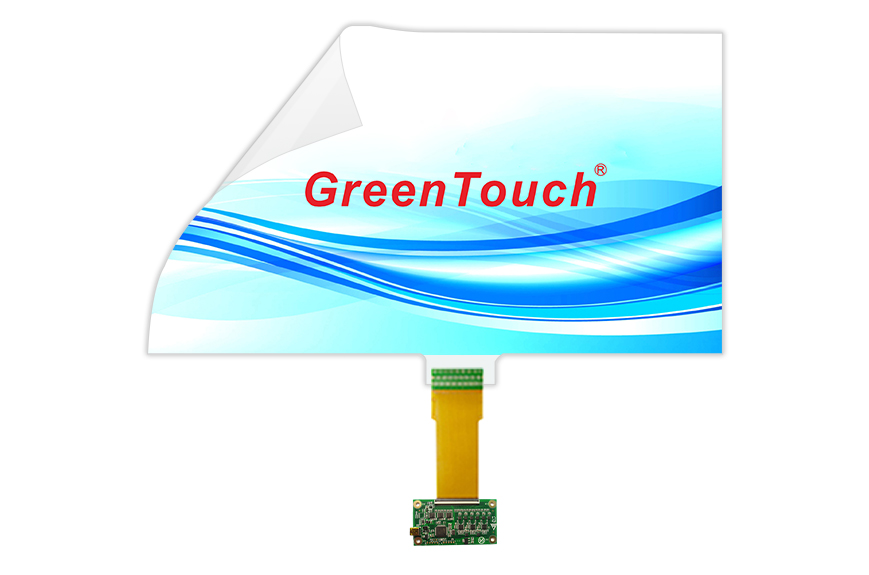

Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)

Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)

Produktinformation

Touch-Typ: Interaktives PCAP, 12-Punkt-Touch

Material: Ultradünne 0,2 mm transparente PET-Folie

Anwendbar auf: Glas, Acryl, Polycarbonat

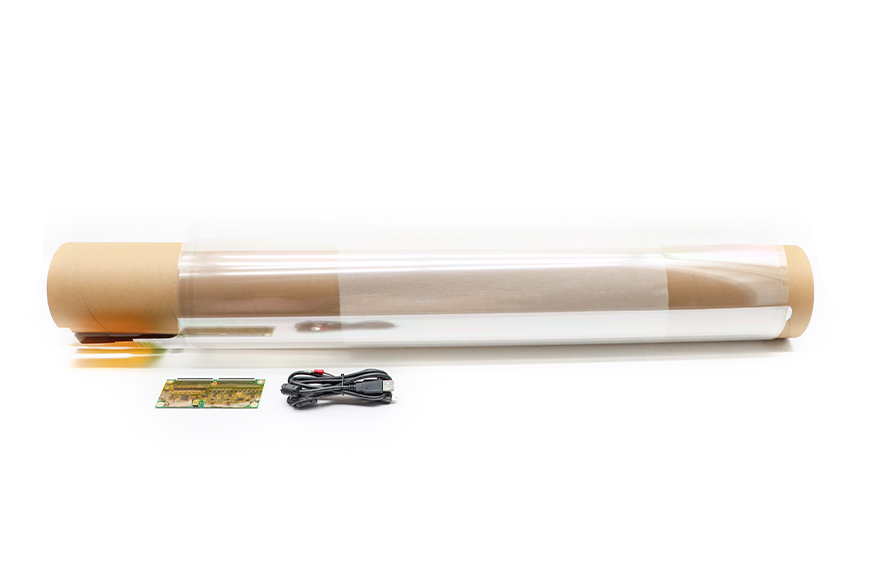

Packliste: Touchfolie*1, Controller*1, USB-Leitung*1

Anpassbar: Größe, Logo, Klebedienste, AG, AF, AR

Eigenschaften

● Wasserdicht IP67, vandalensicher und umweltfreundlich

● Durchlässigkeit ≥ 93 %, starke Durchdringung, Vollwinkel-Blendschutz

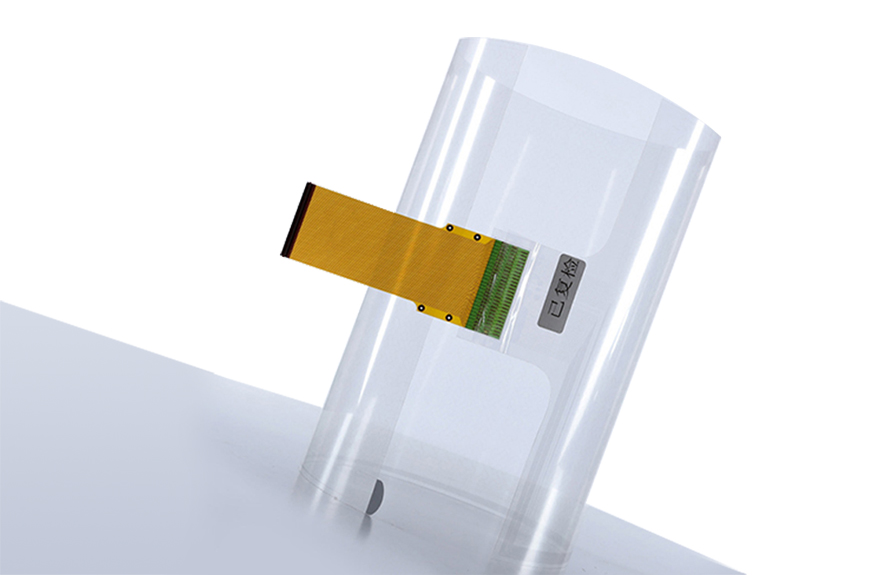

● Kann gerade oder gebogen sein, ohne Rahmen integriert

● Präzise Positionierung und Berührung, kein Drift, keine tote Eckenberührung

● Berührung ohne Druck, Klicken, Ziehen, Vergrößern, Verkleinern und Drehen

Ein Angebot bekommen

Online-Beratung

Produktbeschreibung
Montageschritte
Spezifikationen
Anwendungsbereich
Spezifikation und Download

Produktbeschreibung

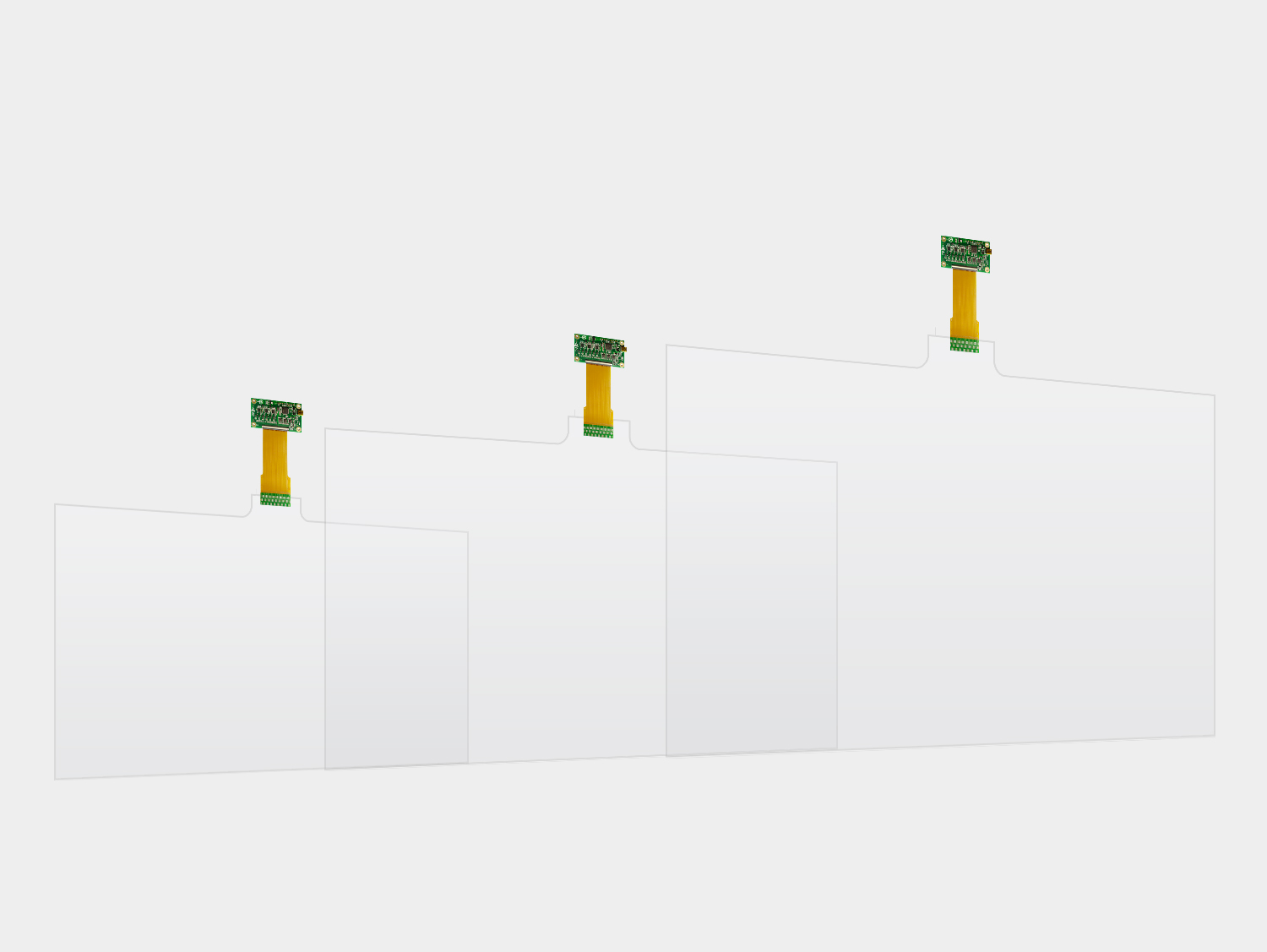

Übersicht über kapazitive Touchfolien

Die interaktiven kapazitiven Touchfolien der GreenTouch Schicht, die aus einer Schicht von Metalldrähten besteht, die von X- und Y-Achsen durchzogen sind. Sie kann volle Transparenz erreichen, egal ob flach oder gebogen, und ist wasserdicht, schmutzabweisend und frei von Lichtstörungen. Es verfügt außerdem über ein randloses Design für die Touch-Steuerung. FPC verfügt über eine gute Flexibilität und hohe Flexibilität, verwendet hochstabile IC- und Schaltkreis-Steuerplatinen.

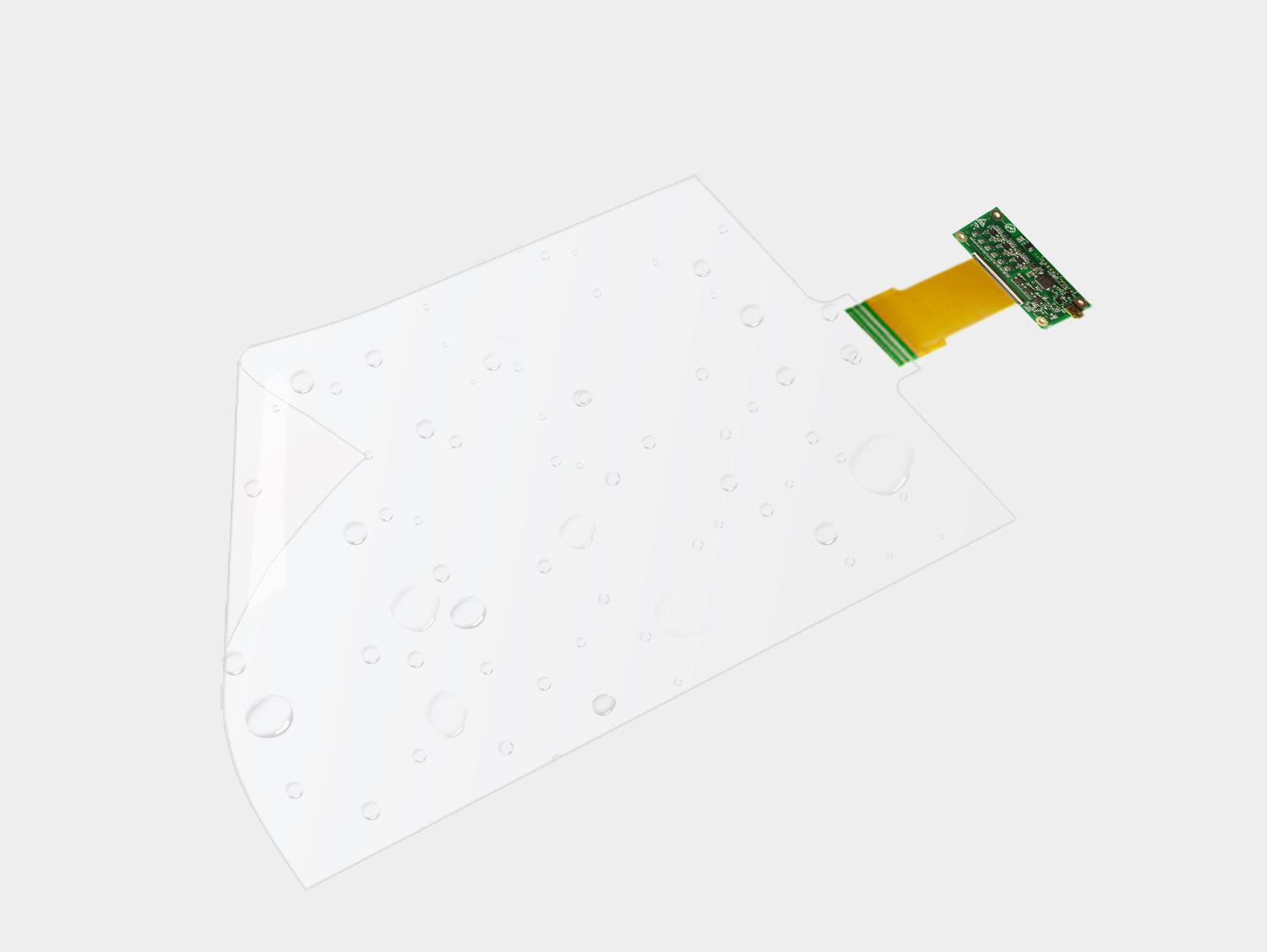

Funktion und Struktur

Das Anschließen der PCAP-Touchfolie ist einfach, über eine USB 2.0-Hochgeschwindigkeitsschnittstelle, einen Stecker aus Aluminiumlegierung, kein Treiber erforderlich, nur Kalibrierung. Die USB-Erkennungszeit ist dreimal so hoch wie die eines normalen USB-Steckers und die Übertragungsgeschwindigkeit erreicht 480 Mbit/s. GreenTouch Touchfolie zeichnet sich durch Systemkompatibilität, Kompatibilität mit Windows, Android, Linux aus 16:9) Größe: 10,1 Zoll, 10,4 Zoll, 12 Zoll, 12,1 Zoll, 15,6 Zoll, 18,5 Zoll, 19 Zoll, 21,5 Zoll, 22 Zoll, 23,6 Zoll, 24 Zoll, 27 Zoll, 32 Zoll
(Verhältnis 4:3) Größe: 17 Zoll, 19 Zoll
(Verhältnis 16:10) Größe: 19 Zoll
Hochgradig anpassbar: Größe, Logo, Klebedienste, AG, AF, AR
Anschlüsse und Systeme

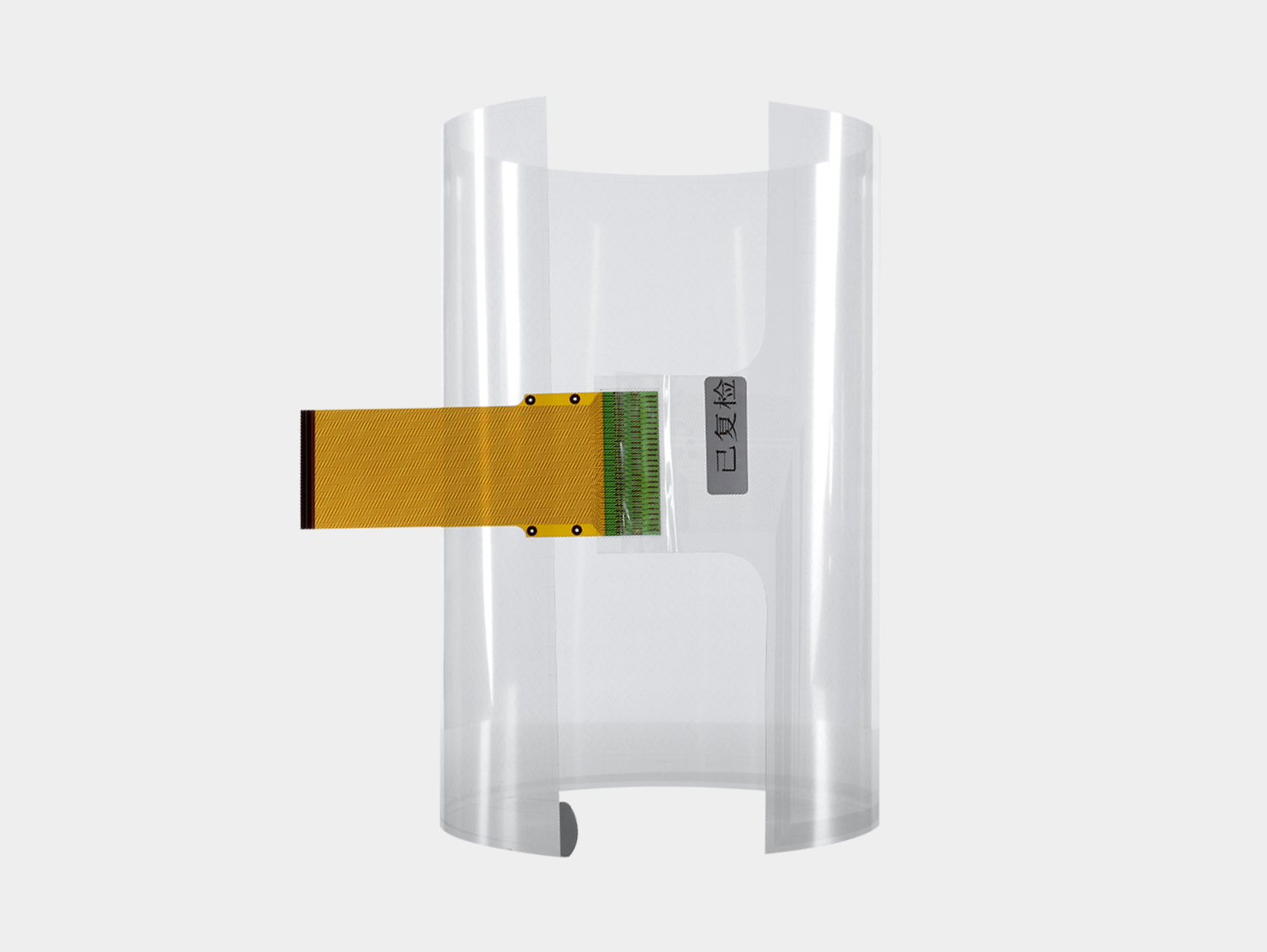

Mehrere Größen verfügbar

Montageschritte

1. Oberflächenvorbereitung: Stellen Sie sicher, dass die Montageoberfläche (z. B. die Rückseite einer Glas- oder Acrylplatte) sauber, flach und trocken ist.
2. Ausrichtung und Haftung: Ziehen Sie die Schutzschicht der Touchfolie ab. Richten Sie die Sensorseite (die Seite mit dem Schaltkreismuster) an der Rückseite des Mediums aus, kleben Sie sie vorsichtig fest und entfernen Sie Luftblasen mit einem Schaber, um eine glatte, faltenfreie Oberfläche zu gewährleisten.
3. Anschließen des Controllers: Verbinden Sie das Ende der Touch-Folie mit der flexiblen Leiterplatte (FPC) über den Stecker mit der passenden Touch-Steuerplatine.
4. Elektrischer Anschluss: Verbinden Sie die Steuerplatine über ein USB-Datenkabel mit einem Computer oder einem Hauptsteuergerät.
5. Treiberinstallation und -kalibrierung: Installieren Sie den Treiber auf dem Computer und schließen Sie die Kalibrierung in den „Touchscreen-Einstellungen“ des Betriebssystems ab.

Spezifikationen

Allgemein Hersteller:GreenTouch Produktname: Kapazitive Touchfolie (XTM-Serie) Normale Größen: 10,1 Zoll, 10,4 Zoll, 12 Zoll, 12,1 Zoll, 15,6 Zoll, 17 Zoll, 18,5 Zoll, 19 Zoll, 21,5 Zoll, 22 Zoll, 23,6 Zoll, 24 Zoll, 27 Zoll, 32 Zoll Garantie: 1–3 Jahre Zertifikate: CE, FCC, RoHS

Panel Paneltyp:Film+Film Diagonale Größe: 10,1 bis 32 Zoll Seitenverhältnis: 16:9, 4:3, 16:10 Touch-Geste: Klicken, Ziehen, Zoomen, Drehen Abweichung: ≤ 0,5 mm Durchlässigkeit: ≥ 93 % Scangeschwindigkeit: 8 ms/Bild Sensor:TX24 RX48 Touch-Technologie: Kapazitive 12 Berührungspunkte Packliste: Touchfolie*1, Controller*1, USB-Leitung*1 Touch-Unterstützungssystem: Windows, Android, Linux

Umweltfreundlich Dauerbetrieb: 24/7 Betriebstemperatur: –20 °C bis 70 °C Lagertemperatur: -20 °C bis 70 °C Luftfeuchtigkeit: 90 % relative Luftfeuchtigkeit, keine Kondensation

Konnektivität Schnittstelle: USB

Einhaltung Zertifizierungen: CE, FCC, RoHS

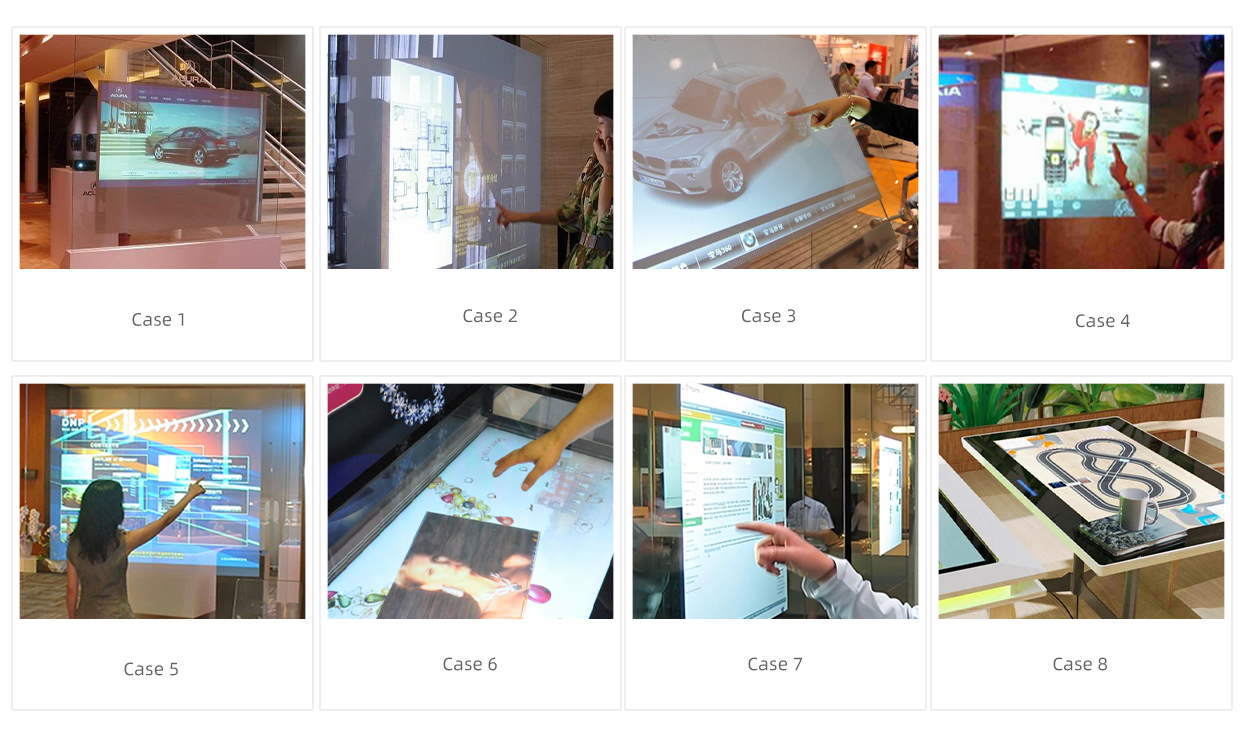

Anwendungsbereich

Spezifikation und Download

Größe	Modell	Abmessungen	Ansichtsbereich	Verhältnis	Schnittstelle	Zeichnung herunterladen
10,1"	GT-XTM10.1L-1	242 * 147,4 mm	223,5 * 125,7 mm	16:9	USB	GT-XTM10.1L-1
10,1"	GT-XTM10.1W-1	247,3 * 146,8 mm	223,5 * 125,7 mm	16:9	USB	GT-XTM10.1W-1
10,4"	GT-XTM10.4L-1	248,6 * 151,1 mm	230,2 * 129,5 mm	16:9	USB	GT-XTM10.4L-1
10,4"	GT-XTM10.4W-1	253,9 * 150,5 mm	230,2 * 129,5 mm	16:9	USB	GT-XTM10.4W-1
12,1"	GT-XTM12.1L-1	286,3 * 172,3 mm	267,8 * 150,6 mm	16:9	USB	GT-XTM12.1L-1
12"	GT-XTM12L-1	284,1 * 171 mm	265,6 * 149,4 mm	16:9	USB	GT-XTM12L-1
12"	GT-XTM12L-2	262,2 * 204,5 mm	243,8 * 182,8 mm	16:9	USB	GT-XTM12L-2
12"	GT-XTM12W-1	289,2 * 170,4 mm	265,6 * 149,4 mm	16:9	USB	GT-XTM12W-1
12"	GT-XTM12W-2	267,4 * 203,9 mm	243,8 * 182,8 mm	16:9	USB	GT-XTM12W-2
15,6"	GT-XTM15.6L-1	368*215mm	345*194mm	16:9	USB	GT-XTM15.6L-1
15,6"	GT-XTM15.6W-1	368*215mm	345*194mm	16:9	USB	GT-XTM15.6W-1
17"	GT-XTM17L-1	364*281mm	345*259mm	4:3	USB	GT-XTM17L-1
17"	GT-XTM17W-1	369*280mm	378*212mm	4:3	USB	GT-XTM17W-1
18,5"	GT-XTM18.5L-1	428*251mm	409*230mm	16:9	USB	GT-XTM18.5L-1
18,5"	GT-XTM18.5W-1	433*251mm	409*230mm	16:9	USB	GT-XTM18.5W-1
19"	GT-XTM19L-1	439*258mm	420*236mm	16:9	USB	GT-XTM19L-1
19"	GT-XTM19L-2	404*311mm	386*289mm	4:3	USB	GT-XTM19L-2
19"	GT-XTM19L-3	427*277mm	409*255mm	16:10	USB	GT-XTM19L-3
19"	GT-XTM19W-1	444*258mm	420*236mm	16:9	USB	GT-XTM19W-1
19"	GT-XTM19W-2	409*310mm	386*289mm	4:3	USB	GT-XTM19W
19"	GT-XTM19W-3	433*277mm	409*255mm	16:10	USB	GT-XTM19W-3
21,5"	GT-XTM21.5L-1	494*289mm	475*267mm	16:9	USB	GT-XTM21.5L-1
21,5"	GT-XTM21.5W-1	499*288mm	475*267mm	16:9	USB	GT-XTM21.5W-1
22"	GT-XTM22L-1	492*318mm	473*296mm	16:9	USB	GT-XTM22.0L-1
22"	GT-XTM22W-1	497*318mm	473*296mm	16:9	USB	GT-XTM22.0W-1
23,6"	GT-XTM23.6L-1	540*315mm	522*293mm	16:9	USB	GT-XTM23.6L-1
23,6"	GT-XTM23.6W-1	545*314mm	522*293mm	16:9	USB	GT-XTM23.6W-1
24"	GT-XTM24L-1	549*320mm	531*298mm	16:9	USB	GT-XTM24L-1
24"	GT-XTM24W-1	554*319mm	531*298mm	16:9	USB	GT-XTM24W-1
27"	GT-XTM27L-1	616*357mm	597*336mm	16:9	USB	GT-XTM27L-1
27"	GT-XTM27W-1	621*357mm	597*336mm	16:9	USB	GT-XTM27W-1
32"	GT-XTM32L-1	726*419mm	708*398mm	16:9	USB	GT-XTM32L-1
32"	GT-XTM32W-1	731*419mm	708*398mm	16:9	USB	GT-XTM32W-1
