VESA 75 × 75 vs. 100 × 100 mm: Montagekompatibilität für Displays mit geschlossenem Rahmen

Ein Touchscreen-Monitor passt möglicherweise in die verfügbare Anzeigefläche, verursacht jedoch dennoch Installationsprobleme, wenn seine Befestigungslöcher nicht mit der Gerätehalterung oder dem Gehäuse übereinstimmen. Bei OEM-Projekten kann diese Nichtübereinstimmung zu zusätzlichen Adapterplatten, zusätzlicher Bearbeitung, längeren Montagezeiten und komplizierterer Wartung führen. Eine frühzeitige Überprüfung des VESA-Montagemusters hilft Geräteentwicklern, diese Probleme zu vermeiden, bevor der Monitor in ein fertiges System integriert wird.

Die beiden Montagemuster, die üblicherweise für kompakte und mittelgroße Displays in Betracht gezogen werden, sind 75 × 75 mm und 100 × 100 mm. Obwohl der Unterschied zwischen ihnen nur 25 mm in jede Richtung beträgt, sind sie ohne Überprüfung der Montageteile nicht austauschbar. Der Closed Frame Touch-Monitor 7-27 Zoll (3A-Serie) unterstützt beide Montagemuster und bietet Geräteherstellern mehr Flexibilität bei der Gestaltung wandmontierter Terminals, Desktop-Arbeitsplätze und eingebetteter Touch-Schnittstellen.

Verständnis von VESA 75 × 75 mm und 100 × 100 mm

VESA-Montagemuster geben den Abstand zwischen den Mittelpunkten der Montagelöcher auf der Rückseite eines Displays an. Ein 75 × 75 mm großes Muster hat vier Löcher, die in einem Quadrat von 75 mm auf jeder Seite angeordnet sind. Ein 100 × 100 mm großes Muster verwendet die gleiche Anordnung, aber der Abstand zwischen benachbarten Lochmitten beträgt 100 mm.

Diese Maße beschreiben den Lochabstand, nicht die Gesamtabmessungen des Monitors. Ein Display mit einem größeren Bildschirm verwendet nicht automatisch ein größeres Montagemuster, und zwei Monitore mit derselben Bildschirmgröße können unterschiedliche Montagekonfigurationen haben.

Der erste Schritt bei der Auswahl einer Halterung besteht daher darin, den tatsächlichen Lochabstand des Monitors zu überprüfen, anstatt die Kompatibilität anhand der Bildschirmgröße oder des Erscheinungsbilds abzuschätzen. Designer sollten außerdem die Schraubenspezifikation, die Montagetiefe, die Tragfähigkeit der Halterung und den Freiraum um das hintere Gehäuse herum überprüfen. Das VESA-Muster ist ein wichtiger Ausgangspunkt, aber es ist nur ein Teil der mechanischen Schnittstelle.

Wann sollten Sie 75 × 75 mm oder 100 × 100 mm wählen?

Das geeignete Montagemuster hängt vom Display, der tragenden Struktur und der Installationsumgebung ab.

Bei kompakten Monitorhalterungen und kleineren Displaybaugruppen ist häufig ein Raster von 75 × 75 mm anzutreffen. Dies kann praktisch sein, wenn die verfügbare Montagefläche begrenzt ist, beispielsweise auf einer kompakten Kontrollstation, einem kleinen Selbstbedienungsterminal oder einer Gerätetafel mit begrenztem Platzangebot. Allerdings muss noch die tatsächliche Belastbarkeit und Eignung der Halterung überprüft werden.

Ein Muster von 100 × 100 mm wird häufig für Monitorarme, Wandhalterungen und anderes Zubehör zur Displaymontage verwendet. Dies kann eine praktische Option für Installationen sein, die bereits kompatible Hardware verwenden und Herstellern dabei helfen, die Konsistenz aller Gerätemodelle aufrechtzuerhalten.

Keines der Muster ist allgemein besser. Ein größerer Lochabstand allein garantiert keine größere Stabilität. Die Stabilität hängt auch von der Halterungskonstruktion, den Befestigungselementen, der Auflagefläche, dem Gewicht des Monitors und den während des Betriebs ausgeübten Kräften ab.

Bei OEM-Projekten besteht der effizienteste Ansatz darin, das bereits im Gerätedesign verwendete Montagemuster zu identifizieren und dann zu bestätigen, dass der ausgewählte Monitor und die Halterung kompatibel sind. Wenn das vorhandene Gehäuse über feste Löcher verfügt, kann die Auswahl eines passenden Displays den Neukonstruktionsaufwand reduzieren.

Wie die 3A-Serie verschiedene Installationsmethoden unterstützt

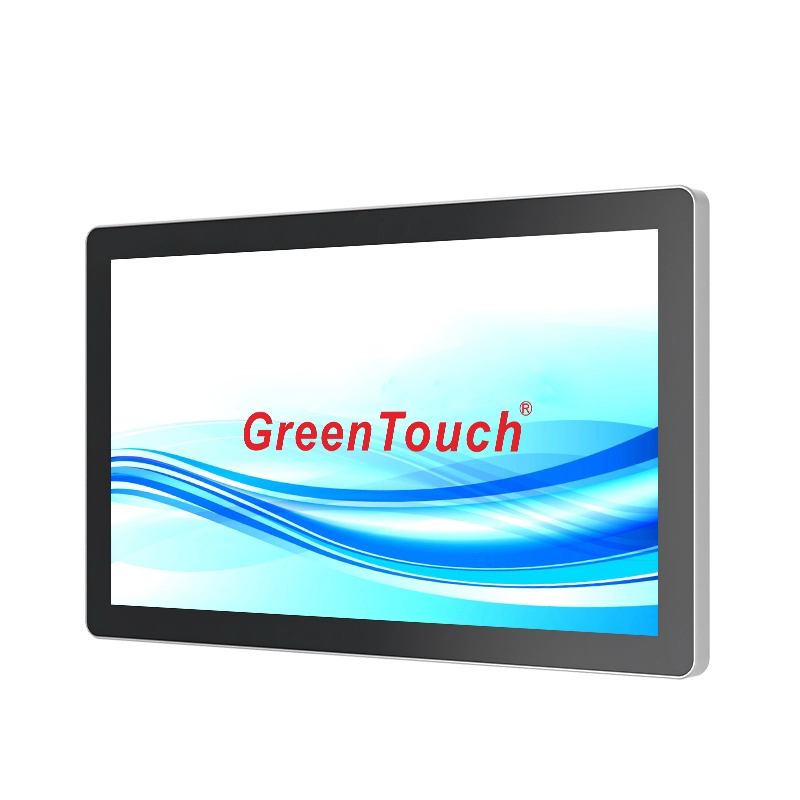

Der Closed Frame Touch Monitor 7-27 Zoll (3A-Serie) bietet je nach anwendbarer Konfiguration VESA-Montagelöcher von 75 × 75 mm oder 100 × 100 mm. Dies gibt Systemintegratoren Optionen bei der Planung von Installationen für eine Reihe von Gerätetypen.

Wandmontierte Installationen sind in Informationsterminals, Einzelhandelssystemen, Transporteinrichtungen und industriellen Arbeitsbereichen üblich. Die Montagehalterung muss den Monitor sicher tragen und gleichzeitig genügend Platz für Kabel und Anschlüsse lassen. Das Installationsteam sollte außerdem sicherstellen, dass die Wand oder Montagefläche die Gesamtlast des Displays, der Halterung und aller angebrachten Zubehörteile tragen kann.

Die Desktop-Installation eignet sich für Bedienstationen, Serviceschalter und interaktive Arbeitsplätze. In diesen Fällen sollte die Halterung oder der Ständer bei wiederholten Berührungsinteraktionen für ausreichende Stabilität sorgen. Die Position und der Winkel des Bildschirms sollten es Benutzern ermöglichen, die Schnittstelle bequem zu bedienen, ohne übermäßige Kraft auf die Montagebaugruppe auszuüben.

Die eingebettete Installation erfordert zusätzliche Aufmerksamkeit, da der Monitor in ein größeres Panel oder Gehäuse integriert ist. Die VESA-Löcher können mit einer passenden Adapterhalterung genutzt werden, während die umlaufende Blende oder Clips das Display im Panel fixieren. Der Adapter muss für die spezifischen Monitorabmessungen und Gehäusegeometrie ausgelegt sein. Designer sollten die Ausschnittgröße, die Blendenüberlappung, die Befestigungspunkte und den Wartungszugang überprüfen, bevor sie das endgültige Panel herstellen.

Planen Sie die eingebettete Montage, ohne das Gehäuse zu überarbeiten

Die eingebettete Integration ist oft anspruchsvoller als die Befestigung eines Monitors an einer Standard-Wandhalterung. Ein Montagemuster kann korrekt ausgerichtet sein, während das Display immer noch nicht in die Panelöffnung passt oder nicht genügend Platz hinter dem Gerät lässt.

Bereiten Sie vor der Herstellung eines Gehäuses eine Maßzeichnung vor, die die Außenmaße des Monitors, die Koordinaten der Montagelöcher, den Schalttafelausschnitt, die Befestigungsmethode und den Abstand auf der Rückseite enthält. Die Zeichnung sollte auch den Platzbedarf für Strom- und Videokabel zeigen. Dies ist besonders wichtig, wenn das Display in einem Schrank mit begrenzter Innentiefe installiert wird.

Wenn das vorhandene Panel ein anderes Lochmuster verwendet, kann eine Adapterplatte aus Metall eine praktische Lösung sein. Eine Seite der Platte wird mit den VESA-Befestigungspunkten des Monitors verbunden, während die andere Seite Befestigungspunkte bietet, die mit dem Gerätepanel kompatibel sind. Die Platte sollte die Last angemessen verteilen und eine Beeinträchtigung des Monitorgehäuses oder der Anschlüsse vermeiden.

Bei Wiederholungsproduktionen lohnt es sich, die komplette Baugruppe anhand eines physischen Musters zu validieren, bevor das Gehäusedesign genehmigt wird. Bei einer Probeinstallation können Probleme aufgedeckt werden, die in einer Zeichnung leicht zu übersehen sind, darunter Zugang zu Schrauben, Kabelkrümmungen, Störungen des Panels und Schwierigkeiten beim Entfernen des Displays zu Wartungszwecken.

Überprüfen Sie den hinteren Abstand und den Kabelzugang

Zur Montagekompatibilität gehört mehr als nur das Anpassen von vier Schraubenlöchern. Der verfügbare Platz hinter dem Monitor kann sich auf die Installationszeit, die Kabelzuverlässigkeit und zukünftige Wartungsarbeiten auswirken.

Die 3A-Serie bietet VGA-, DVI-, HDMI-, DisplayPort-, Mikrofon- und Audioanschlüsse, wobei die Schnittstellen auf der Rückseite positioniert sind und nach unten zeigen. Diese Anordnung kann in vielen Installationen bei der Kabelführung hilfreich sein, der Geräteentwickler muss jedoch dennoch genügend Platz für die ausgewählten Anschlüsse und ihre Kabel lassen.

Überprüfen Sie bei einem an der Wand montierten Display den Abstand zwischen dem hinteren Gehäuse und der Wand, nachdem die Halterung installiert wurde. Überlegen Sie bei eingebetteten Geräten, ob Kabel angeschlossen werden können, bevor der Monitor befestigt wird, und ob Techniker sie trennen können, ohne nicht zusammenhängende Komponenten zu demontieren.

Beim Kabelmanagement sollte auch eine Zugentlastung berücksichtigt werden. Ein Kabel, das stark gebogen oder durch sein Eigengewicht gezogen wird, kann den Stecker belasten. Wenn das Display in einem häufig gewarteten Terminal installiert wird, können zugängliche Kabelverbindungen den Austausch und die Fehlerbehebung erleichtern.

Diese Prüfungen sind besonders relevant, wenn sich mehrere Monitorgrößen eine gemeinsame Gehäuseplattform teilen. Auch wenn das Montagemuster gleich bleibt, können unterschiedliche Bildschirmgrößen und Gehäuse den erforderlichen Abstand verändern.

Berücksichtigen Sie die Bildschirmausrichtung und die Touch-Bedienung

Die 3A-Serie unterstützt die horizontale und vertikale Installation mit kompatiblem Montagematerial. Bevor Sie eine Ausrichtung auswählen, stellen Sie sicher, dass Halterung, Gehäuse, Kabelführung und Anwendungsschnittstelle für die vorgesehene Position ausgelegt sind.

Die Hochformatausrichtung eignet sich möglicherweise für Ticketterminals, Informationsverzeichnisse und Schnittstellen, die lange Listen anzeigen. Die Ausrichtung im Querformat eignet sich möglicherweise besser für Bedienfelder, Dashboards und Anwendungen mit breiteren Schnittstellenlayouts.

Da die 3A-Serie projiziert-kapazitive Berührung mit Unterstützung für zehn Berührungspunkte verwendet, sollte die Montagebaugruppe bei wiederholter Benutzerinteraktion stabil bleiben. Übermäßige Bewegungen in der Halterung können die wahrgenommene Benutzerfreundlichkeit des Terminals beeinträchtigen, selbst wenn das Touchpanel selbst ordnungsgemäß funktioniert.

Das Display verfügt außerdem über ein optisch verbundenes Touchpanel und LCD, ein LCD-Panel in Industriequalität und eine Frontschutzart IP65. Diese Spezifikationen können für Geräte relevant sein, die in anspruchsvollen gewerblichen oder industriellen Umgebungen verwendet werden. Dennoch muss die gesamte Installation gesondert beurteilt werden: Ein Frontplattenschutz bedeutet nicht automatisch, dass die rückseitigen Anschlüsse oder das gesamte montierte Gehäuse die gleiche Schutzart aufweisen.

Eine praktische Checkliste vor der Installation

Bevor Sie Monitore bestellen oder ein Gehäuse für die Produktion freigeben, sollten Gerätehersteller die folgenden Details bestätigen:

• Montagemuster: Überprüfen Sie, ob der erforderliche Lochabstand 75 × 75 mm oder 100 × 100 mm beträgt.

• Befestigungselemente: Bestätigen Sie den Schraubentyp, die Eingriffstiefe und alle vom Hersteller angegebenen Einschränkungen.

• Halterungskapazität: Überprüfen Sie die unterstützte Last und Eignung für die vorgesehene Montageposition.

• Plattenabmessungen: Bestätigen Sie den Ausschnitt, die Blendenüberlappung und die Befestigungspunkte für die eingebettete Installation.

• Freiraum an der Rückseite: Lassen Sie Platz für Anschlüsse, Kabelbögen, Belüftungsanforderungen und Wartungszugang.

• Ausrichtung: Überprüfen Sie die Unterstützung für die geplante Hoch- oder Querformatposition.

• Berührungsstabilität: Überprüfen Sie, ob die Halterung und das Gehäuse bei wiederholter Berührungsbedienung stabil bleiben.

• Konfiguration: Bestätigen Sie das Montagelochmuster und die mechanischen Zeichnungen für die genaue Bildschirmgröße und Konfiguration, die Sie bestellen möchten.

Diese Prüfungen sollten anhand der Herstellerzeichnungen und des ausgewählten Montagezubehörs durchgeführt werden, anstatt sich ausschließlich auf eine allgemeine Produktbeschreibung zu verlassen.

Zusammenarbeit mit einem Hersteller bei der kundenspezifischen Integration

Bei Projekten, die mehrere Bildschirmgrößen oder kundenspezifische Gehäuse umfassen, kann eine frühzeitige Kommunikation mit dem Monitorhersteller mechanische Designänderungen reduzieren. Die Diskussion sollte den Abstand der Montagelöcher, die Außenabmessungen, die Schnittstellenpositionen, die erforderliche Bildschirmausrichtung und alle erforderlichen Anpassungen des Gehäuses oder anderer Komponenten umfassen.

ShenZhen GreenTouch Technology Co., Ltd. stellt Touch-Produkte her, darunter Touch-Monitore, kapazitive und resistive Touchscreens, Infrarot-Touch-Rahmen und Touch-All-in-One-PCs. Das Unternehmen betreibt eine 5.000 m² große Standardproduktionswerkstatt und eine staubfreie Laminierwerkstatt der Klasse 1.000 mit Kapazitäten für die vollständigen Laminierprozesse G+G, G+FF und TP+LCM. Zu den Qualitätsmanagementsystemen gehören die Zertifizierungen ISO 9001 und ISO 14001.

Bei einem OEM-Projekt ist es sinnvoll, die mechanische Zeichnung anzufordern und die genaue Montagekonfiguration zu überprüfen, bevor das Gerätedesign finalisiert wird. Das Unternehmen bietet außerdem Anpassungsoptionen für Elemente wie Bildschirmgröße, Logo, Farbe, Gehäuse und Verpackung an, vorbehaltlich der Projektanforderungen und Bestätigung.

Treffen Sie die Montageentscheidung vor der Produktion

Die Wahl zwischen 75 × 75 mm und 100 × 100 mm großen Befestigungslöchern ist ein kleiner, aber wichtiger Teil der Display-Integration. Die richtige Wahl hängt von der vorhandenen Halterung, der Gehäusegeometrie, der Installationsumgebung und dem Wartungsplan ab. Die Bestätigung dieser Details vor der Produktion kann den Adapteraufwand reduzieren, die Montage vereinfachen und dazu beitragen, kostspielige Änderungen nach der Herstellung der Ausrüstung zu vermeiden.

Da der Closed Frame Touch Monitor 7-27 Zoll (3A-Serie) sowohl Montagemuster als auch wandmontierte, Desktop- und eingebettete Installationsmethoden unterstützt, kann er für eine Vielzahl von industriellen und kommerziellen Terminaldesigns in Betracht gezogen werden. Durch die vorherige Überprüfung der genauen Konfiguration, des hinteren Abstands, der Befestigungselemente und der Panelabmessungen können Gerätehersteller eine praktischere und wartungsfreundlichere Touch-Display-Baugruppe bauen.
