Delta E-Farbgenauigkeit bei der Bewertung eines 43-Zoll-4K-Touch-Monitors

Wenn ein großer Touchscreen zur Anzeige von Produktdesigns, technischen Diagrammen, medizinischen Bildern oder interaktiven visuellen Inhalten verwendet wird, geht es bei der Bildqualität um mehr als nur um die Auflösung. Farben müssen einheitlich wirken, Farbverläufe sollten gleichmäßig bleiben und visuelle Details müssen so wiedergegeben werden, dass sie die Aufgabe unterstützen. Für Gerätehersteller und Systemintegratoren machen diese Anforderungen die Farbgenauigkeit zu einem wichtigen Gesichtspunkt bei der Bewertung eines Displays.

Delta E (ΔE) ist eine der Messungen, mit denen der Unterschied zwischen einer angezeigten Farbe und einer Referenzfarbe beschrieben wird. Es bietet eine objektivere Möglichkeit, die Farbwiedergabe zu beurteilen, als sich allein auf visuelle Eindrücke zu verlassen. Bei der Auswahl eines 43-Zoll-4K-UHD-Touchscreen-Monitors sollten Käufer Delta E neben Farbraum, Anzeigebittiefe, Kalibrierungsbedingungen und der beabsichtigten Anwendung berücksichtigen.

Was Delta E bei der Bewertung von Touch-Monitoren bedeutet

Delta E misst den wahrgenommenen Unterschied zwischen zwei Farben, typischerweise einer Referenzfarbe und der von einem Display wiedergegebenen Farbe. Ein kleinerer Delta-E-Wert weist im Allgemeinen auf eine bessere Übereinstimmung mit der verwendeten Messmethode hin.

Das Ergebnis hängt von der Farbdifferenzformel, den Messbedingungen, den Anzeigeeinstellungen und dem Referenzstandard ab. Verschiedene Delta-E-Formeln wie ΔE*ab und ΔE00 führen nicht unbedingt zu direkt vergleichbaren Ergebnissen. Daher ist eine Angabe der Farbgenauigkeit am nützlichsten, wenn die Messmethode und die Testbedingungen klar angegeben sind.

Für Käufer, die kommerzielle oder industrielle Touch-Monitore bewerten, kann Delta E bei der Beantwortung praktischer Fragen helfen. Gibt das Display bestimmte Markenfarben konsistent wieder? Können Benutzer ähnliche Farbtöne in technischen Schnittstellen unterscheiden? Behält der Monitor nach der Kalibrierung eine akzeptable Farbübereinstimmung bei? Diese Fragen sind wichtiger als ein Zahlenwert, der ohne Kontext betrachtet wird.

Delta E hat auch Einschränkungen. Es beschreibt nicht unabhängig den gesamten Farbraum, den Kontrast, die Helligkeitsgleichmäßigkeit, die Betrachtungswinkelleistung oder die Touch-Reaktionsfähigkeit. Ein Display mit einem niedrigen Delta E unter einer Testbedingung erfordert möglicherweise noch eine weitere Bewertung für eine bestimmte Installation.

Wie Farbraum und Delta E zusammenarbeiten

Der Farbraum beschreibt den Farbbereich, den ein Display wiedergeben kann, während Delta E den Unterschied zwischen einer wiedergegebenen Farbe und ihrer Referenz beschreibt. Diese Messungen befassen sich mit verschiedenen Aspekten der Anzeigeleistung.

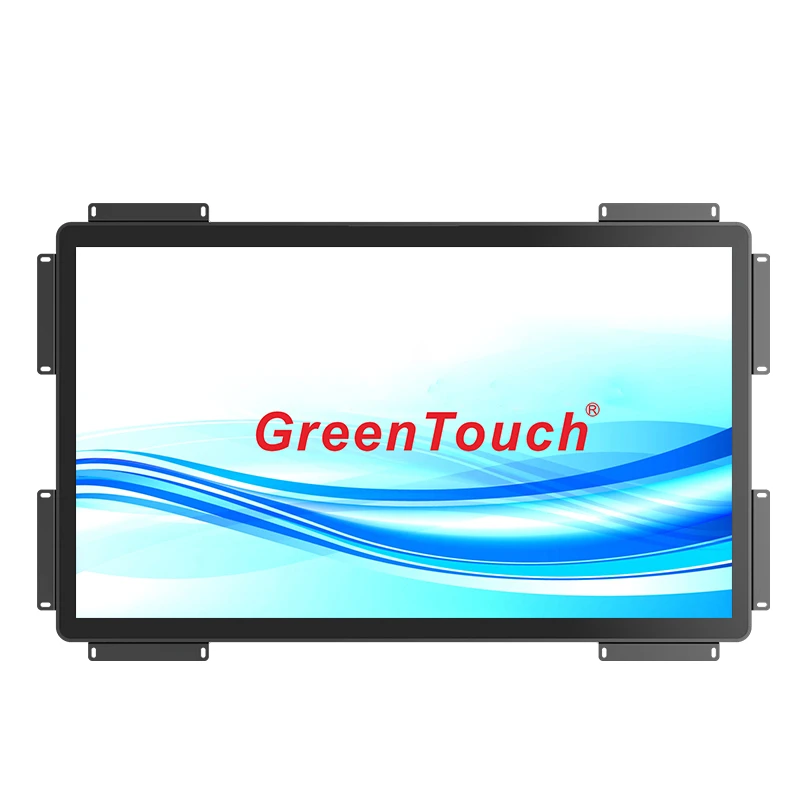

Der 43-Zoll-4K-Touchmonitor von GreenTouch bietet eine sRGB-Abdeckung von 99 % und eine DCI-P3-Abdeckung von 95 %. Diese Zahlen geben die angegebene Abdeckung von zwei häufig verwendeten Farbräumen an. sRGB wird häufig für Webinhalte und allgemeine Computergrafiken verwendet, während DCI-P3 ein breiteres Farbspektrum in mehreren Bereichen abdeckt, insbesondere gesättigte Rot- und Grüntöne.

Ein breiter Farbraum kann nützlich sein, wenn eine Anwendung eine größere Farbpalette erfordert. Die Farbraumabdeckung allein führt jedoch noch nicht zur Farbgenauigkeit. Ein Monitor kann ein breites Farbspektrum wiedergeben, einzelne Farben jedoch anders als beabsichtigt darstellen.

Aus diesem Grund sollten Käufer die Farbraumabdeckung und Delta E gemeinsam bewerten. Wenn die Anwendung hauptsächlich sRGB-Inhalte verwendet, sollte sich der Test auf die genaue sRGB-Wiedergabe konzentrieren. Wenn der Workflow DCI-P3-Inhalte verwendet, sollten der Anzeigemodus, der Quellinhalt und der Kalibrierungsprozess anhand dieses Farbraums überprüft werden.

Es ist auch wichtig zu bestätigen, wie der Hersteller die angegebenen Gamut-Prozentsätze definiert. Abdeckung und Farbraumvolumen sind unterschiedliche Maße und sollten nicht als austauschbar betrachtet werden.

Die Rolle der 4K-Auflösung und der Farbtiefe des Displays

Der 43-Zoll-4K-UHD-Touchscreen-Monitor  verwendet eine native Auflösung von 3840 × 2160 Pixel. Dies bietet viermal so viele Pixel wie ein 1920 × 1080 Full HD-Display und unterstützt detaillierte Grafiken, dichte Schnittstellenlayouts und die Darstellung mehrerer Informationstafeln auf einem einzigen Bildschirm.

Auflösung und Farbgenauigkeit hängen mit dem gesamten Seherlebnis zusammen, messen jedoch unterschiedliche Eigenschaften. Eine höhere Pixelzahl kann die Definition von Text, Linien, Symbolen und Bilddetails verbessern. Es reduziert Delta E nicht automatisch und garantiert keine genaue Farbwiedergabe.

Der Monitor gibt außerdem 1,07 Milliarden Anzeigefarben an. Diese Farbanzahl ist mit einem breiten Bereich darstellbarer Farbwerte verbunden und kann dazu beitragen, sanftere Tonübergänge zu unterstützen, wenn die gesamte Anzeigepipeline entsprechend konfiguriert ist.

Bei Anwendungen mit Farbverläufen, Karten, Visualisierungs-Dashboards oder detaillierten Bildern können sanfte Übergänge die Untersuchung subtiler Unterschiede erleichtern. Das tatsächliche Ergebnis hängt jedoch vom Panel, der Signalverarbeitung, dem Eingangssignal, der Grafikhardware und dem Quellinhalt ab. Die angegebene Farbanzahl sollte nicht als eigenständige Messung der Farbgenauigkeit interpretiert werden.

High Dynamic Range (HDR) ist eine weitere Funktion, die für diesen Monitor aufgeführt ist. Bei HDR geht es um die Handhabung und Darstellung von Helligkeit und Tonumfang und nicht nur um Delta E. Käufer, die HDR-Workflows in Betracht ziehen, sollten das unterstützte HDR-Format, die Signalkompatibilität, die Helligkeitsleistung und die relevanten Betriebseinstellungen überprüfen, bevor sie davon ausgehen, dass alle HDR-Inhalte wie beabsichtigt reproduziert werden.

So bewerten Sie Delta E im Praxistest

Eine sinnvolle Farbbewertung beginnt mit einer definierten Referenz und einem wiederholbaren Testverfahren. Ohne diese Angaben sind Messungen verschiedener Monitore oder Anbieter möglicherweise nicht direkt vergleichbar.

Die folgenden Schritte bieten einen praktischen Ausgangspunkt.

Identifizieren Sie zunächst den gewünschten Farbraum. Für Standard-Computerschnittstellen und viele webbasierte Anwendungen ist sRGB möglicherweise die geeignete Referenz. Bei anderen Arbeitsabläufen sollte der erforderliche Farbraum vor dem Test bestätigt werden.

Zweitens lassen Sie den Monitor gemäß den Herstellerangaben aufwärmen. Die Anzeigeeigenschaften können sich während der Erstinbetriebnahme ändern, daher sollten Messungen unter stabilen Bedingungen durchgeführt werden.

Drittens wählen Sie den gewünschten Anzeigemodus und deaktivieren gegebenenfalls unnötige Bildverbesserungen. Einstellungen, die Sättigung, Kontrast, Weißabgleich oder Farbtemperatur verändern, können das Ergebnis beeinflussen. Wenn die Anwendung HDR erfordert, sollten die Tests der beabsichtigten HDR-Konfiguration folgen und sich nicht nur auf SDR-Messungen verlassen.

Viertens: Verwenden Sie ein kalibriertes Kolorimeter oder Spektroradiometer mit geeigneter Software. Das Messsystem sollte bekannte Farbfelder erzeugen, die Ausgabe messen und die Ergebnisse mit den angegebenen Referenzwerten vergleichen.

Notieren Sie abschließend die Testbedingungen und -ergebnisse. Dazu gehören der Farbraum, die Delta-E-Formel, gegebenenfalls das durchschnittliche und maximale Delta-E, der Anzeigemodus, die Helligkeitseinstellung, das Messgerät und der Kalibrierungsstatus.

Ein einzelner Durchschnittswert kann einzelne Farben verbergen, die deutlich von ihren Referenzen abweichen. Bei kritischen Anwendungen kann die Überprüfung der Fehlerverteilung und der maximalen Abweichung ein vollständigeres Bild liefern als die alleinige Betrachtung des Durchschnitts.

Kalibrierung und Farbkonsistenz im täglichen Betrieb

Durch die Kalibrierung wird die Ausgabe eines Displays angepasst, um sie näher an eine definierte Referenz zu bringen. Abhängig von der Hardware und Software kann dies eine Änderung des Weißpunkts, der Helligkeit, der Tonwiedergabe und des Farbkanalverhaltens beinhalten. Ein Farbprofil kann dann kompatiblen Anwendungen dabei helfen, Farben konsistenter zu interpretieren und wiederzugeben.

Die Kalibrierung sollte der vorgesehenen Betriebsumgebung entsprechen. Ein Monitor, der in einem kontrollierten Raum verwendet wird, kann unter anderen Licht- und Helligkeitsbedingungen beurteilt werden als ein Monitor, der in einem hell erleuchteten Produktionsbereich installiert ist. Auch das Umgebungslicht kann Einfluss darauf haben, wie Benutzer Farben wahrnehmen, selbst wenn die Gerätemessungen unverändert bleiben.

Bei Installationen mit mehreren Displays sollten nach Möglichkeit dieselben Referenzeinstellungen und Messverfahren verwendet werden. Dies macht es einfacher, Unterschiede zwischen Einheiten zu erkennen und eine konsistente visuelle Ausgabe im gesamten System aufrechtzuerhalten.

Die Berührungsinteraktion bringt eine weitere praktische Überlegung mit sich. Kalibrierungsverfahren sollten die erforderliche Touch-Funktionalität des Monitors bewahren und sollten nicht mit der Touch-Koordinatenkalibrierung verwechselt werden. Die Farbkalibrierung betrifft die Bildausgabe, während die Berührungskalibrierung die Beziehung zwischen physischem Kontakt und der gemeldeten Berührungsposition betrifft.

Für professionelle Einsätze ist es ratsam, die ersten Farbmessungen zu dokumentieren und einen Zeitplan für die erneute Überprüfung der Leistung zu erstellen, wenn die Anwendung eine konsistente Wiedergabe über einen längeren Zeitraum erfordert.

Überlegungen zur optischen Bindung und Oberflächenbehandlung

Farbmessungen sind nur ein Teil des Bewertungsprozesses. Auch der optische Aufbau und die Oberflächenbeschaffenheit können die Art und Weise beeinflussen, wie Benutzer angezeigte Inhalte sehen.

Dieser GreenTouch-Monitor verwendet optisches Bonding zwischen dem Touchpanel und dem LCD-Panel. Optisches Bonden verringert den Luftspalt zwischen diesen Komponenten und kann unter geeigneten Bedingungen dazu beitragen, interne Reflexionen zu begrenzen. Der praktische Nutzen hängt von den Materialien, dem Klebeverfahren, der Umgebungsbeleuchtung und der endgültigen Installation ab.

Der Monitor bietet außerdem optionale Oberflächenbehandlungen, darunter AG (Anti-Glare), AR (Anti-Reflexion), AF (Anti-Fingerabdruck) und antibakterielle Behandlung. Jede Option erfüllt eine andere Anforderung. Die Anti-Glare-Behandlung modifiziert das reflektierte Licht an der Oberfläche, die Anti-Reflex-Behandlung soll Reflexionen reduzieren und die Anti-Fingerabdruck-Behandlung hilft bei der Beseitigung sichtbarer Kontaktrückstände. Der tatsächliche optische Effekt variiert je nach Beschichtungsdesign.

Diese Behandlungen sollten im Kontext des beabsichtigten Inhalts und der beabsichtigten Umgebung bewertet werden. Beispielsweise kann bei einem Display, das für farbempfindliche Arbeiten verwendet wird, eine sorgfältige Beurteilung erforderlich sein, wie sich die gewählte Oberflächenbeschaffenheit auf den wahrgenommenen Kontrast und die Reflexionen auswirkt. Bei einer öffentlich zugänglichen interaktiven Anzeige kann der Schwerpunkt stärker auf Reinigungshäufigkeit, Berührungsspuren und Sichtbarkeit bei Umgebungslicht gelegt werden.

Die richtige Auswahl ist nicht zwangsläufig bei jeder Installation gleich. Wenn die Farbabstimmung wichtig ist, sollte die endgültige Konfiguration getestet werden, anstatt davon auszugehen, dass alle Oberflächenbehandlungen identische visuelle Ergebnisse liefern.

Anwenden von Anforderungen an die Farbgenauigkeit auf Touchscreen-Projekte

Ein 43-Zoll-Display bietet einen großen Arbeitsbereich für interaktive Anwendungen, die Bewertungskriterien sollten jedoch widerspiegeln, was Benutzer tatsächlich sehen und tun müssen.

In Design-Review-Systemen kann die Farbgenauigkeit die Interpretation von Diagrammen, Produktoberflächen und visuellen Referenzen beeinflussen. Bei der industriellen Visualisierung müssen Benutzer möglicherweise Statusfarben unterscheiden oder detaillierte Prozessgrafiken überprüfen. In kommerziellen interaktiven Systemen können konsistente Farben dazu beitragen, eine kohärente Benutzeroberfläche über alle Inhaltsseiten hinweg aufrechtzuerhalten.

Für jede Anwendung sollten Käufer Akzeptanzkriterien definieren, bevor sie einen Monitor genehmigen. Dazu können der erforderliche Farbraum, das Ziel-Delta E, der Helligkeitsbereich, die Anzeigebedingungen, die Auflösung, die Touch-Leistung und die Schnittstellenkompatibilität gehören. Wenn das Display Teil eines größeren Systems ist, sollten auch das Quellgerät und die Software in den Validierungsprozess einbezogen werden.

Der GreenTouch 43-Zoll-Monitor kombiniert eine UHD-Auflösung von 3840 × 2160, 99 % sRGB- und 95 % DCI-P3-Spezifikationen, 1,07 Milliarden Anzeigefarben und projiziert-kapazitive 10-Punkt-Touch. Es bietet außerdem zwei HDMI-Eingänge, einen DisplayPort, USB-Anschlüsse und eine Typ-B-USB-Schnittstelle für berührungsbezogene Konnektivität. Diese Funktionen unterstützen eine Reihe von Anzeige- und Interaktionsanforderungen, obwohl die anwendungsspezifische Leistung noch durch Tests bestätigt werden sollte.

Auswahl eines Herstellers für farbempfindliche Display-Projekte

Fertigungskonsistenz, Prüfverfahren und technischer Support können das Ergebnis eines Display-Integrationsprojekts beeinflussen. Käufer sollten nach klaren Spezifikationen und Belegen für das jeweilige Modell fragen, anstatt sich nur auf allgemeine Produktbeschreibungen zu verlassen.

ShenZhen GreenTouch Technology Co., Ltd. stellt Touchscreens, Touch-Monitore, Infrarot-Touch-Rahmen und andere interaktive Anzeigeprodukte her. Das Unternehmen gibt an, eine staubfreie Laminierwerkstatt der Klasse 1.000 zu betreiben und Klebeverfahren zu verwenden, die G+G-, G+FF- und TP+LCM-Volllaminierung umfassen. Zu den gemeldeten Produktionsanlagen gehören eine 5.000 Quadratmeter große Standardwerkstatt und spezielle Forschungs- und Entwicklungsressourcen.

Für Projekte mit spezifischen Farbanforderungen sollten Käufer alle verfügbaren modellspezifischen Farbmessberichte anfordern und klären, ob die gemeldeten Delta-E-Werte Werksmessungen, Ergebnisse nach der Kalibrierung oder typische Leistung darstellen. Es ist auch nützlich, die Messformel, den getesteten Farbraum, die Probenbedingungen und ob die Produktionskonfiguration mit dem bewerteten Gerät übereinstimmt, zu bestätigen.

GreenTouch berichtet über Zertifizierungen des Qualitätsmanagementsystems ISO 9001 und des Umweltmanagementsystems ISO 14001 sowie über Produktzertifizierungen, die CE, FCC und RoHS für entsprechende Produkte umfassen. Diese Referenzen bieten Hintergrundinformationen zu seinen Managementsystemen und zur Produktkonformität, sollten jedoch nicht als Ersatz für modellspezifische Farbleistungsdaten betrachtet werden.

Erstellen einer klaren Checkliste für die Akzeptanz von Displays

Bevor Käufer einen Auftrag für ein farbempfindliches Projekt erteilen, können sie mithilfe einer einfachen Checkliste die Technik- und Beschaffungsteams aufeinander abstimmen.

• Bestätigen Sie den erforderlichen Farbraum, z. B. sRGB oder DCI-P3.

• Fordern Sie die Delta-E-Messmethode und verfügbare Testergebnisse an.

• Überprüfen Sie die native Auflösung und die beabsichtigte Eingangssignalkonfiguration.

• Überprüfen Sie die angegebene Anzeigefarbfähigkeit und die HDR-Anforderungen.

• Bewerten Sie die optische Verklebung und optionale Oberflächenbehandlungen unter repräsentativer Beleuchtung.

• Bestätigen Sie die Touch-Funktionalität, die USB-Konnektivität und die Kompatibilität mit dem Hostsystem.

• Definieren Sie Akzeptanzgrenzen und Prüfverfahren für Musterfreigaben und Produktionschargen.

Dieser Prozess trägt dazu bei, allgemeine Anzeigespezifikationen in messbare Projektanforderungen umzuwandeln. Außerdem werden Lieferantenvergleiche dadurch aussagekräftiger, da jeder Kandidat anhand derselben Kriterien bewertet werden kann.

Abschluss

Delta E ist ein nützliches Maß zur Beurteilung der Farbwiedergabe, sollte jedoch nicht isoliert betrachtet werden. Farbraum, Anzeigefarbfähigkeit, Kalibrierung, optischer Aufbau, Umgebungsbeleuchtung und Signalkonfiguration tragen alle zum endgültigen Seherlebnis bei.

Der 43-Zoll-4K-UHD-Touchscreen-Monitor von GreenTouch kombiniert 4K-Auflösung mit spezifizierter sRGB- und DCI-P3-Abdeckung, 1,07 Milliarden Displayfarben, optisches Bonding und kapazitiven Zehn-Punkt-Touch. Bei Projekten, die auf eine konsistente visuelle Ausgabe angewiesen sind, besteht der nächste Schritt darin, die tatsächliche Farbleistung unter definierten Testbedingungen zu überprüfen und sicherzustellen, dass die ausgewählte Konfiguration zur Anwendung passt.

Durch die Festlegung klarer Akzeptanzkriterien und die Überprüfung modellspezifischer Testdaten können Gerätehersteller und Systemintegratoren fundiertere Entscheidungen über die Qualität und Integration von Displays treffen. Die Zusammenarbeit mit ShenZhen GreenTouch Technology Co., Ltd. zur Klärung von Konfigurationsdetails und verfügbaren Validierungsdokumenten kann dazu beitragen, sicherzustellen, dass der endgültige Monitor den praktischen Anforderungen des Projekts entspricht.
