ITO-Film und ITO-Glas in 4-Draht-resistiven Touchscreens: Materialauswahl und Leistung

Die Leistung des Touchpanels hängt von mehr als dem Controller oder der Software ab, die hinter dem Display läuft. Die Materialien im Inneren des Touchpanels beeinflussen auch, wie zuverlässig es Eingaben erkennt, wie gut es wiederholtem Gebrauch standhält und wie konstant es in verschiedenen Arbeitsumgebungen funktioniert. Für Gerätehersteller ist das Verständnis dieser Materialauswahl ein wichtiger Teil der Entwicklung einer zuverlässigen Touch-Schnittstelle.

In einem 4-Draht-resistiven Touchscreen stellt Indiumzinnoxid (ITO) die leitenden Oberflächen bereit, die zur Erkennung von Berührungen durch physischen Druck erforderlich sind. Die leitenden Schichten können je nach Paneldesign aus ITO-Folie und ITO-Glas oder zwei ITO-beschichteten Folien angeordnet werden. Jede Struktur weist Eigenschaften auf, die die mechanische Konstruktion, die Oberflächenleistung und die Integrationsanforderungen beeinflussen. Die Auswahl der richtigen Konfiguration hilft Geräteentwicklern, das Touchpanel an die beabsichtigte Anwendung anzupassen, anstatt sich nur auf die Bildschirmgröße zu verlassen.

ITO-Film und ITO-Glas in Resistiv-Touchpanels verstehen

ITO ist ein transparentes leitfähiges Material, das häufig in berührungsempfindlichen Komponenten verwendet wird. Es ermöglicht einer Oberfläche, sichtbares Licht durchzulassen und gleichzeitig die elektrischen Eigenschaften bereitzustellen, die zur Kontakterkennung erforderlich sind. Bei einem Vierdraht-Resistiv-Touchpanel sind zwei leitende Schichten durch einen kleinen Spalt getrennt. Wenn ein Benutzer auf den Bildschirm drückt, kommen die Schichten in Kontakt, sodass der Controller die Berührungsposition anhand von Änderungen der elektrischen Spannung bestimmen kann.

Eine übliche Struktur kombiniert einen ITO-beschichteten Film mit einer ITO-beschichteten Glasschicht. Ein anderer verwendet ITO-Film auf beiden leitenden Oberflächen. Obwohl beide Anordnungen dem gleichen Grundprinzip der Widerstandsmessung folgen, unterscheidet sich ihr physikalischer Aufbau.

Eine ITO-Filmschicht bietet eine flexible leitfähige Oberfläche, die sich unter Druck verformen kann. Eine ITO-Glasschicht bietet eine starre Basis, die die Plattenstruktur stützt. Die Kombination aus Folie und Glas ist daher eine praktische Option für Geräte, die einen festen Träger und eine druckempfindliche Oberfläche erfordern.

Bei einer Film-und-Film-Konstruktion werden auf beiden Seiten flexible Substrate verwendet. Seine Eignung hängt von den mechanischen Anforderungen der Ausrüstung, der Oberflächenbehandlung und den vorgesehenen Betriebsbedingungen ab. Keine der Strukturen sollte als allgemein überlegen angesehen werden; Die richtige Wahl hängt vom Gesamtdesign des Touchpanels ab.

Für Käufer, die einen Resistiven Touchscreen von 10,4 bis 22 Zoll (4-Draht) evaluieren , hilft die Bestätigung des Schichtaufbaus in der Spezifikationsphase, Fehlanpassungen zwischen dem Touchpanel und dem Gerätegehäuse zu vermeiden.

Wie sich die Materialstruktur auf die Touch-Leistung auswirkt

Die leitenden Schichten arbeiten zusammen, um physikalische Eingaben zu registrieren, aber die Gesamtleistung des Panels hängt auch von der Qualität seiner Materialien, elektrischen Verbindungen, Abständen und Montage ab.

Im Normalbetrieb werden die leitenden Flächen durch Druck an einer bestimmten Stelle in Kontakt gebracht. Der Controller misst die resultierenden elektrischen Änderungen und wandelt sie in Koordinaten um. Stabiles elektrisches Verhalten und konsistente mechanische Konstruktion helfen dem System, Eingaben vorhersehbar zu registrieren.

Bei der technischen Bewertung verdienen mehrere Faktoren Beachtung:

• Konsistenz der leitfähigen Schicht: Variationen in der leitfähigen Beschichtung können das elektrische Verhalten im gesamten aktiven Bereich beeinflussen.

• Schichtabstand: Der Abstand zwischen den leitenden Oberflächen muss einen normalen Betrieb ermöglichen und gleichzeitig unerwünschten Kontakt verhindern, wenn der Bildschirm nicht gedrückt wird.

• Oberflächenzustand: Kratzer, Verunreinigungen und Beschichtungsfehler können die Nutzbarkeit beeinträchtigen und die vorgesehenen Betriebsbedingungen beeinträchtigen.

• Verklebung und Ausrichtung: Eine inkonsistente Montage kann zu ungleichmäßiger Leistung oder sichtbaren Mängeln führen.

• Controller-Kompatibilität: Das Touchpanel muss mit dem ausgewählten Controller und der Eingangskonfiguration des Hostsystems funktionieren.

Diese Faktoren sollten gemeinsam bewertet werden, anstatt die Auswahl des ITO-Materials als isolierte Entscheidung zu betrachten. Ein gut ausgewählter Untergrund kann eine schlechte Verklebung, ungeeignete Reglereinstellungen oder eine falsch konzipierte Montagekonstruktion nicht ausgleichen.

Film-und-Glas- und Film-und-Film-Strukturen: Praktische Unterschiede

Die Wahl zwischen Film-Glas- und Film-Film-Konstruktion sollte mit den mechanischen Anforderungen der fertigen Ausrüstung beginnen.

Die Film-Glas-Konstruktion bietet eine starre Glasrückseite und eine flexible obere leitfähige Schicht. Diese Anordnung wird häufig in Betracht gezogen, wenn Designer eine stabile Panelstruktur mit druckbasierter Berührungseingabe benötigen. Das Glassubstrat stellt außerdem besondere Anforderungen an Dicke, Handhabung und mechanische Unterstützung.

Bei der Film-und-Film-Konstruktion werden auf beiden Seiten flexible Substrate verwendet. Je nach Design kann es für Projekte mit unterschiedlichen mechanischen oder strukturellen Prioritäten geeignet sein. Seine Flexibilität macht es jedoch nicht automatisch langlebiger oder für jedes Gehäuse geeignet.

Beim Vergleich der beiden sollten Geräteentwickler die folgenden Fragen berücksichtigen:

• Erfordert die Installation eine starre Unterlage oder ein besonderes Maß an struktureller Flexibilität?

• Was sind die zulässigen Plattendicken und Montagetoleranzen?

• Wird die Touch-Oberfläche wiederholtem Kontakt, Reinigung oder potenziellem Abrieb ausgesetzt?

• Erfordert das Projekt eine matte Oberfläche, eine Blendschutzbehandlung oder eine Anti-Newton-Ring-Behandlung?

• Gibt es spezielle optische oder elektrische Anforderungen, die vor der Produktion überprüft werden müssen?

Die Antworten helfen dabei, die geeignete Konstruktion einzugrenzen und herauszufinden, welche Details mit dem Hersteller abgeklärt werden müssen. Die Materialauswahl sollte auf der gesamten Baugruppe basieren und nicht auf der Annahme, dass ein Substrat unter allen Umständen besser ist.

Oberflächenbeschichtungen und Schutz vor täglicher Abnutzung

ITO-Schichten sind nur ein Teil des Materialsystems. Auch die äußere Oberfläche beeinflusst, wie sich ein resistiver Touchscreen im Alltagsbetrieb verhält.

Wiederholter Fingerkontakt, Stifteingabe, Reinigung und versehentlicher Kontakt mit umliegenden Gegenständen können sich allmählich auf die Touch-Oberfläche auswirken. Eine geeignete Hartbeschichtung trägt dazu bei, den Oberflächenverschleiß zu bekämpfen, während je nach den optischen und betrieblichen Anforderungen der Anlage eine matte Oberfläche oder eine Blendschutzbehandlung gewählt werden kann.

Die Resistive Touch Screen 10,4 bis 22 Zoll (4-Draht) -Serie bietet eine Oberflächenbehandlungsoption mit einer matten Hartbeschichtung und einer Anti-Newton-Ring-Behandlung. Diese Merkmale gehen auf unterschiedliche Probleme ein: Eine Hartbeschichtung wird mit einem Oberflächenschutz in Verbindung gebracht, während die Anti-Newton-Ring-Behandlung dazu beiträgt, Interferenzmuster zu reduzieren, die zwischen eng beieinander liegenden Oberflächen auftreten können.

Die Produktspezifikation gibt auch eine Bleistifthärte von 3H gemäß ASTM D3363 an. Die Bleistifthärte ist ein testbasierter Hinweis auf die Widerstandsfähigkeit gegenüber Oberflächenmarkierungen unter definierten Bedingungen. Es sollte nicht als Garantie gegen jegliche Art von Kratzern, Stößen oder abrasiven Reinigungsmethoden interpretiert werden.

Bei Geräten, die in Produktionsbereichen, Laboren oder gewerblichen Umgebungen eingesetzt werden, sollten bei der Festlegung der Oberflächenbeschaffenheit die vorgesehene Reinigungsmethode und die Kontakthäufigkeit berücksichtigt werden. Käufer sollten auch bestätigen, ob die erforderliche Oberfläche Standard ist oder für das Projekt angepasst werden muss.

Umgebungsbedingungen und Plattenabdichtung

Industrielle Touchpanels können in Umgebungen installiert werden, in denen Staub, Öl, Wasser oder Feuchtigkeit vorhanden sind. Aufgrund dieser Bedingungen ist das Gesamtdesign des Panels wichtig, insbesondere wenn die Touch-Schnittstelle Teil eines Schaltschranks oder einer geschlossenen Maschine ist.

Die Resistive-Touch-Technologie erkennt Eingaben durch Druck, was für Geräte nützlich sein kann, die verschiedene Formen physischer Eingaben akzeptieren müssen. Die Fähigkeit zum Betrieb in einer kontaminierten Umgebung hängt jedoch von mehr als nur dem Sensorprinzip ab. Oberflächenbeschaffenheit, Abdichtung, Installation, Kabelführung und Gehäusedesign tragen alle zum Endergebnis bei.

Die Produktinformationen für die Vierleiterserie von GreenTouch identifizieren Dichtungsoptionen im Zusammenhang mit den NEMA 4-, 4X- und 12-Anforderungen. Käufer sollten die genaue Modellkonfiguration, Montageanordnung und die entsprechende Test- oder Konformitätsdokumentation bestätigen, bevor sie ein Schutzniveau für die fertige Ausrüstung angeben. Die angegebene Leistungsfähigkeit eines Touchpanels sollte nicht automatisch als Zertifizierung der gesamten Maschine oder des gesamten Gehäuses angesehen werden.

Die Anpassung an die Umgebung kann auch Anforderungen an hohe Temperaturen, hohe Luftfeuchtigkeit und UV-Schutz umfassen. Diese sollten frühzeitig im Entwurfsprozess besprochen werden, damit der Hersteller die verfügbaren Konstruktions-, Material- und Validierungsanforderungen bestätigen kann.

Anpassung der Bildschirmgröße an das Gerätedesign

Die Materialkonstruktion ist nur ein Teil der Touchpanel-Auswahl. Die Abmessungen und das Seitenverhältnis des Bildschirms müssen außerdem zum mechanischen Layout und zur Benutzeroberfläche des Geräts passen.

Die GreenTouch-Reihe umfasst mehrere Größen von etwa 10,4 Zoll bis 22 Zoll, wobei Konfigurationen in den Seitenverhältnissen 4:3, 16:9 und 16:10 verfügbar sind. Zu den gängigen Optionen gehören 10,4-Zoll-, 12,1-Zoll-, 15-Zoll-, 17-Zoll-, 19-Zoll-, 21,5-Zoll- und 22-Zoll-Panels, je nach Modell und Konfiguration.

Ein 4:3-Panel eignet sich möglicherweise für Geräte, die auf ein traditionelleres Display-Layout ausgelegt sind. Ein 16:9-Panel passt möglicherweise zu einer breiteren Schnittstelle, während ein 16:10-Panel ein anderes Gleichgewicht zwischen horizontalem und vertikalem Arbeitsraum bieten kann. Hierbei handelt es sich eher um Layout-Überlegungen als um feste Regeln. Die endgültige Auswahl sollte sich daher an den Anforderungen an Anzeige, Gehäuse und Software orientieren.

Bevor Sie eine Bestellung aufgeben, sollten Ingenieure den aktiven Berührungsbereich, die Gesamtabmessungen, die Montagetoleranzen, die Position des FPC-Ausgangs, die Kabelführung und die Glasdicke bestätigen. Diese Details können die mechanische Kompatibilität beeinträchtigen, selbst wenn zwei Panels das gleiche nominale Diagonalmaß haben.

Controller-Kompatibilität und Systemintegration

Ein richtig ausgewähltes Touchpanel muss zudem zuverlässig mit dem Zielsystem kommunizieren. Die 4-Draht-resistiven Touchscreens von GreenTouch können in geeignete Controller und Hostplattformen mit Windows, Android oder Linux integriert werden.

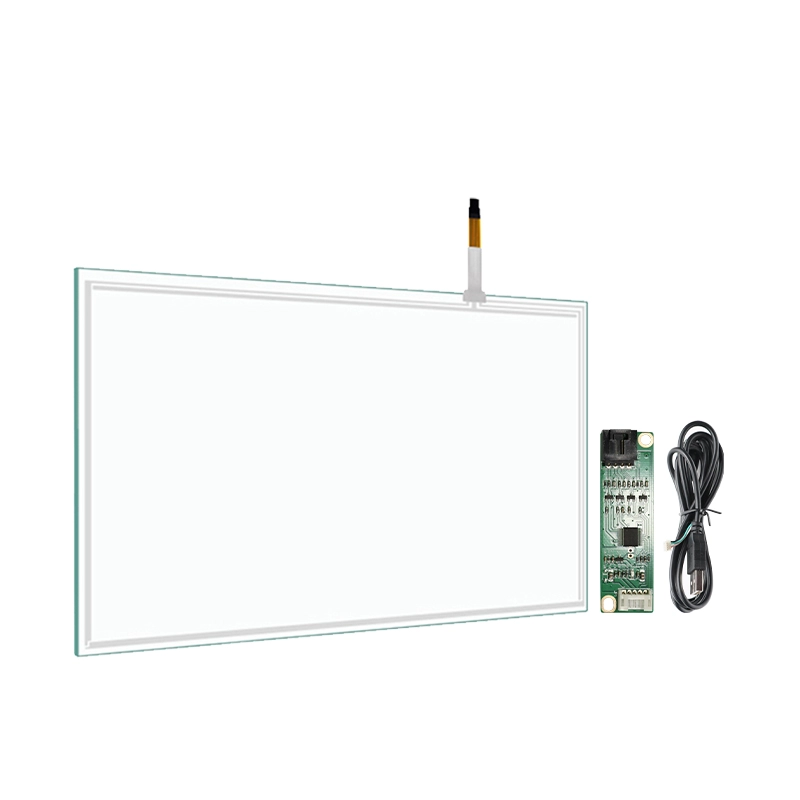

Der für die Produktserie beschriebene Verbindungsprozess umfasst den Anschluss des Verlängerungsbandkabels an die Treiberplatine, den Anschluss des Touchscreen-Kabels und dann den Anschluss der Treiberplatine über USB. Die genaue Anordnung hängt vom mitgelieferten Controller und der Projektkonfiguration ab, daher sollte bei der Installation der Anschlussplan für das ausgewählte Modell beachtet werden.

Kompatibilitätsprüfungen sollten die Controller-Schnittstelle, die Treiberunterstützung, die Koordinatenzuordnung, die Montageausrichtung und die Eingabeverarbeitung des Hostsystems umfassen. Ein elektrisch kompatibles Panel muss möglicherweise noch so konfiguriert werden, dass es dem Koordinatensystem der Anwendung oder der physischen Bildschirmausrichtung entspricht.

Bei OEM-Projekten ist es sinnvoll, diese Details zu bestätigen, bevor das Gehäuse fertiggestellt oder Produktionsmengen bestellt werden. Dieser Ansatz verringert das Risiko späterer Änderungen an Kabeln, Anschlüssen oder Montagekomponenten.

Überlegungen zur Fertigungsqualität und Inspektion

Die Leistung eines Resistiv-Touchpanels hängt sowohl von der Materialauswahl als auch von der Herstellungskonsistenz ab. Beschichtungsqualität, Substrathandhabung, Klebebedingungen und Inspektionsverfahren können die Gleichmäßigkeit des Endprodukts beeinflussen.

ShenZhen GreenTouch Technology Co., Ltd. stellt Touch-Produkte her, darunter resistive und kapazitive Touchscreens, Infrarot-Touch-Rahmen, Touch-Monitore und berührungsfähige All-in-One-Systeme. Das Unternehmen gibt an, über eine staubfreie Laminierwerkstatt der Klasse 1.000, Klebemöglichkeiten für G+G-, G+FF- und TP+LCM-Volllaminierung sowie eine Standardproduktionswerkstatt von etwa 5.000 Quadratmetern zu verfügen.

Diese Fähigkeiten sind relevant, wenn es darum geht, zu bewerten, wie ein Hersteller die Montage und Produktion von Schalttafeln handhabt. GreenTouch berichtet auch über Zertifizierungen des Qualitätsmanagementsystems ISO 9001 und des Umweltmanagementsystems ISO 14001 sowie über Produktzertifizierungen, die CE, FCC und RoHS für entsprechende Produkte umfassen.

Beim Herstellervergleich sollten Käufer Informationen anfordern, die sich direkt auf ihr Projekt beziehen: Prüfumfang, Akzeptanzkriterien, Probenvalidierung, Chargenkonsistenz und Dokumentation für die ausgewählte Konfiguration. Allgemeine Werksfunktionen sind nützliche Hintergrundinformationen, eine modellspezifische Überprüfung bleibt jedoch unerlässlich.

Angabe des richtigen Vierdraht-Resistiv-Touchpanels

Ein verlässlicher Auswahlprozess beginnt mit den tatsächlichen Anforderungen an die Ausrüstung. Ingenieure sollten die Substratstruktur, die Oberflächenbehandlung, die Abmessungen, die Schnittstelle, die Umgebungsbedingungen und die erwartete Verwendung ermitteln, bevor sie ein Muster oder Angebot anfordern.

Die folgende Checkliste kann bei der Organisation der Spezifikation helfen:

• Materialaufbau: ITO-Folie plus ITO-Glas oder ITO-Folie plus ITO-Folie.

• Größe und Seitenverhältnis: Passen Sie die aktive Fläche und die mechanischen Abmessungen an die Ausrüstung an.

• Oberflächenbeschaffenheit: Bestätigen Sie die Hartbeschichtung, Matt- oder Blendschutzoptionen sowie die Anforderungen an den Anti-Newton-Ring.

• Elektrische Schnittstelle: Überprüfen Sie den Controller, die Position des FPC-Ausgangs, die Kabelanordnung und das Hostsystem.

• Umgebungsanforderungen: Geben Sie Temperatur, Luftfeuchtigkeit, UV-Strahlung, Reinigungsbedingungen und anwendbare Dichtungsanforderungen an.

• Validierung: Bestätigen Sie die für die Genehmigung erforderlichen Testmethoden, Inspektionskriterien und Belege.

Für Projekte mit besonderen mechanischen oder umweltbezogenen Anforderungen bietet GreenTouch Anpassungsoptionen in Bezug auf Aussehen, elektrische Schnittstellen, strukturelles Design, Glasdicke und Position des Kabelausgangs. Käufer sollten Zeichnungen und Betriebsbedingungen früh genug bereitstellen, damit der vorgeschlagene Entwurf vor der Produktion überprüft werden kann.

Der richtige Resistive Touchscreen 10,4 bis 22 Zoll (4-Draht) ist nicht einfach das Panel, das der erforderlichen Diagonalgröße entspricht. Es handelt sich um die Konfiguration, deren leitende Schichten, Oberflächenbehandlung, Steuerung und Montagedetails im fertigen Gerät zusammenarbeiten. Durch die Bewertung dieser Elemente als Gesamtsystem können Gerätehersteller fundiertere Materialentscheidungen treffen und vermeidbare Integrationsprobleme reduzieren.
