4096×4096-Auflösung bei kleinen Resistiv-Touchscreens: Was das bedeutet

Bei der Auswahl eines Touchscreens für ein Industrieterminal, ein tragbares Diagnosegerät oder ein kompaktes Bedienfeld ist die Auflösung oft eine der ersten Spezifikationen, die Ingenieure bemerken. Ein mit einer Auflösung von 4096 × 4096 beworbener Bildschirm scheint eine außergewöhnlich detaillierte Anzeige zu bieten, diese Zahl muss jedoch im Kontext der Resistive-Touch-Technologie verstanden werden. Die Bildschirmauflösung, die Genauigkeit der Touch-Positionierung, die Bildschirmgröße und die Betriebsumgebung beeinflussen alle die Leistung eines Touchpanels in einer realen Anwendung.

Für Geräteentwickler, die einen Resistiven Touchscreen mit 2,7 bis 10,1 Zoll (4-Draht) evaluieren , hilft das Verständnis dieser Unterschiede dabei, Abweichungen von den Spezifikationen zu vermeiden und erleichtert die Auswahl eines Panels, das zur vorgesehenen Hardware passt. Die Auflösungsspezifikation ist neben Berührungsreaktion, Oberflächenbeständigkeit, elektrischer Kompatibilität und Umweltbeständigkeit ein Teil der Entscheidung.

Was bedeutet eigentlich eine Auflösung von 4096 × 4096?

Eine Auflösung von 4096 × 4096 beschreibt einen Koordinatenbereich von 4096 Positionen entlang jeder Achse. In einem Berührungseingabekontext gibt es die Anzahl der unterscheidbaren Koordinatenwerte an, die innerhalb des gemeldeten Berührungspositionsbereichs verfügbar sind. Das theoretische Koordinatengitter enthält mehr als 16 Millionen mögliche XY-Kombinationen.

Dies bedeutet jedoch nicht automatisch, dass ein physischer Touchscreen jede benachbarte Koordinate unter allen Bedingungen genau erkennen kann. Die tatsächliche Leistung hängt vom Touch-Controller, der Analog-Digital-Wandlung, dem Panel-Aufbau, den Kalibrierungseigenschaften, der Signalverarbeitung und der mechanischen Installation ab.

Es ist auch wichtig, die Touch-Auflösung von der Display-Auflösung zu unterscheiden. Die Bildschirmauflösung bezieht sich auf die Anzahl der Pixel, die zum Rendern von Bildern und Text verwendet werden. Die Berührungsauflösung beschreibt die Koordinatengranularität, die verwendet wird, um zu erkennen, wo eine Person auf das Bedienfeld drückt. Ein resistives Touchpanel meldet möglicherweise einen Koordinatenbereich von 4096 × 4096, während es mit einem Display gekoppelt ist, das eine andere native Pixelauflösung hat.

Für Gerätehersteller besteht die praktische Frage nicht nur darin, wie groß die Koordinatenzahl aussieht. Es geht darum, ob der Touchscreen beabsichtigte Eingabepositionen im gesamten nutzbaren Bereich des fertigen Geräts konsistent erkennen kann.

Warum die Koordinatenauflösung auf kleinen Bildschirmen wichtig ist

Auf einem großen interaktiven Display haben Benutzer im Allgemeinen mehr Platz für die Auswahl von Steuerelementen. Auf einem kompakten Touchscreen kann bereits ein kleiner Positionierungsfehler das Benutzererlebnis beeinträchtigen. Schaltflächen, Ziffernblöcke, Menüelemente und Parameterfelder müssen oft auf engstem Raum Platz finden.

Eine hohe gemeldete Koordinatenauflösung sorgt für eine feinkörnige digitale Darstellung der Berührungspositionen. In Kombination mit geeigneter Controller-Leistung und korrekter Systemintegration kann dies eine präzisere Eingabezuordnung für kompakte Schnittstellen unterstützen.

Beispielsweise kann ein tragbares Industrieterminal ein 4,3-Zoll-Panel verwenden, um Lagerbestände einzugeben oder den Gerätestatus zu bestätigen. Ein tragbares Diagnosegerät kann einen 6-Zoll-Bildschirm verwenden, um Messeinstellungen auszuwählen, während ein kleines Bedienfeld mehrere Betriebsfunktionen innerhalb einer begrenzten Schnittstelle unterbringen kann.

Bei diesen Anwendungen sollten Ingenieure die Koordinatenkonsistenz über den gesamten aktiven Bereich bewerten, anstatt sich nur auf die Auflösungszahl zu verlassen. Das Berühren in der Nähe der Ecken, entlang der Kanten und um kleine Bedienelemente der Benutzeroberfläche herum kann Probleme aufdecken, die ein zentraler Testpunkt möglicherweise nicht erkennt.

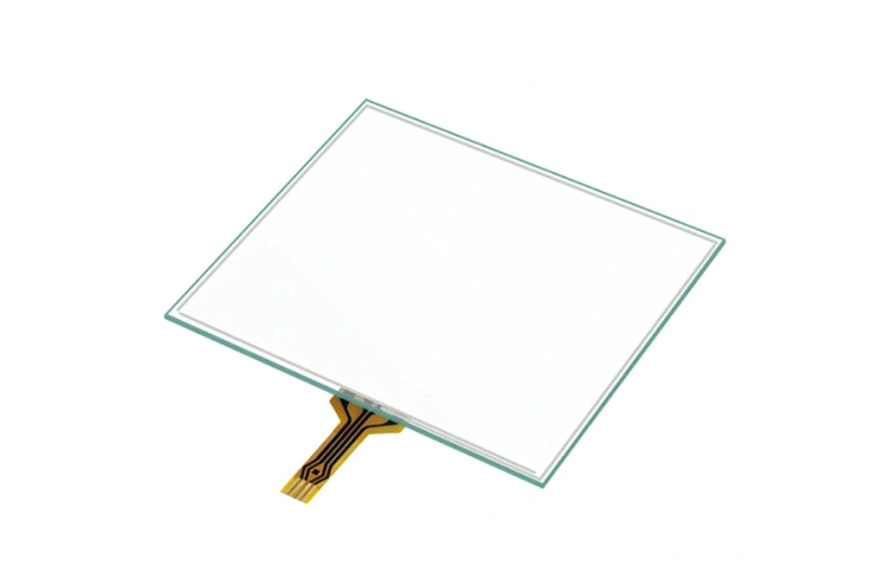

Die 4-Draht-resistive Touchscreen- Reihe von GreenTouch deckt Bildschirmgrößen von 2,7 bis 10,1 Zoll ab und ist daher für kompakte Geräte relevant, bei denen Platz, Eingabezuverlässigkeit und Integrationsanforderungen gemeinsam berücksichtigt werden müssen.

So funktioniert die Vierdraht-Resistive-Touch-Technologie

Ein Vierdraht-Resistiv-Touchscreen verwendet typischerweise zwei leitende Schichten, die durch einen kleinen Spalt getrennt sind. Wenn ein Benutzer auf die Oberfläche drückt, kommen die Schichten an der Berührungsstelle in Kontakt. Der Controller misst die resultierenden elektrischen Signale, um die X- und Y-Koordinaten zu bestimmen.

Dieses physikalische Druckprinzip ist einer der Gründe, warum resistive Touchscreens in industriellen und eingebetteten Anwendungen weiterhin nützlich sind. Sie können je nach Panel- und Controller-Design auf einen Finger, einen behandschuhten Finger oder einen geeigneten Stift reagieren. Im Gegensatz zu Touch-Technologien, die auf der Erkennung von Veränderungen in einem elektrischen Feld basieren, registrieren Widerstandsplatten den druckinduzierten Kontakt zwischen ihren leitenden Schichten.

Die Konstruktion eines Panels beeinflusst seine elektrischen Eigenschaften, die Haptik der Oberfläche, die optische Leistung und die Haltbarkeit. GreenTouch spezifiziert zwei mögliche Strukturen für seine kleine Vierleiterreihe: ITO-Folie mit ITO-Glas und ITO-Folie mit ITO-Folie. Die geeignete Struktur hängt vom beabsichtigten Design und dem erforderlichen Gleichgewicht zwischen Steifigkeit, Flexibilität und Integrationsbeschränkungen ab.

Das Produkt hat eine angegebene Gesamtdicke von ca. 2,3 mm. Bei kompakten Terminals und eingebetteten Steuergeräten kann ein relativ schlankes Panel den Ingenieuren dabei helfen, den verfügbaren Platz im Gehäuse zu verwalten. Allerdings muss die gesamte Baugruppendicke auch das Display, die Klebeschichten, den Controller, die Montageteile und andere Komponenten berücksichtigen.

Die Auflösung ist nur ein Teil der Berührungsgenauigkeit

Ein Touchscreen mit einem Koordinatenbereich von 4096 × 4096 sollte nicht allein anhand dieser Zahl bewertet werden. Mehrere andere Faktoren beeinflussen die Qualität der Berührungseingabe.

Erstens bestimmt die Leistung des Controllers, wie die elektrischen Signale vom Panel in Koordinaten umgewandelt werden. Ein stabiler Controller und eine entsprechende Signalverarbeitung tragen dazu bei, unter normalen Betriebsbedingungen eine konsistente Eingabe aufrechtzuerhalten.

Zweitens ist die mechanische Installation des Panels wichtig. Ungleichmäßiger Druck, Verformung des Gehäuses, falsche Montage oder übermäßige Beanspruchung der Kanten können das Berührungsverhalten beeinträchtigen. Ein gut gestaltetes Gehäuse sollte das Panel tragen, ohne den aktiven Bereich unbeabsichtigt zu belasten.

Drittens müssen Kalibrierung und Koordinatenzuordnung den Anforderungen des Hostsystems entsprechen. GreenTouch beschreibt seine Vierdrahtprodukte als leicht berührungsempfindlich, ohne Drift und ohne Kalibrierung. Für einen Produktionsentwurf sollten Ingenieure die beabsichtigte Bedeutung dieser Spezifikationen mit dem Lieferanten bestätigen und das Verhalten anhand der tatsächlichen Steuerung, des Betriebssystems und der Anwendungssoftware überprüfen. Tests auf Systemebene bleiben wichtig, insbesondere wenn der Touchscreen in ein kundenspezifisches Gerät integriert ist.

Schließlich wirken sich Größe und Anordnung der Oberflächenelemente auf die praktische Nutzbarkeit aus. Ein feines Koordinatenraster kann zu kleine, schlecht platzierte oder schwer erreichbare Tasten nicht ausgleichen. Beim Interface-Design sollten die Arbeitsbedingungen des Benutzers, die Eingabemethode und die erwartete Betriebshäufigkeit berücksichtigt werden.

Oberflächenbeständigkeit und Umweltschutz

Kleine Touchscreens, die in industriellen Umgebungen verwendet werden, können wiederholtem Betrieb, Staub, Feuchtigkeit, Ölverschmutzung und versehentlichem Kontakt mit harten Gegenständen ausgesetzt sein. Diese Bedingungen können bei der Auswahl eines Panels ebenso wichtig sein wie die Koordinatenauflösung.

GreenTouch gibt eine Lebensdauer von 1.000.000 Touch-Bedienungen für seine kleine Resistiv-Touchscreen-Reihe mit vier Drähten an. Diese Zahl stellt einen nützlichen Ausgangspunkt für die Beurteilung der erwarteten Nutzung dar. Beschaffungsteams sollten jedoch die Testbedingungen, den Kontaktort, die angewandte Kraft und die Akzeptanzkriterien im Zusammenhang mit der Bewertung klären.

In den Produktinformationen ist außerdem eine Bleistifthärte von 3H gemäß ASTM D3363 angegeben. Die Bleistifthärte ist ein Oberflächenhärtetest und sollte nicht als Garantie gegen jede Art von Kratzern oder Stößen interpretiert werden. Die spezifizierte Nebel-Hartbeschichtung und die Anti-Newton-Ring-Behandlung sollen dem Oberflächenschutz und optischen Störungen entgegenwirken und dazu beitragen, dass das Panel unter geeigneten Betriebsbedingungen ein brauchbares Aussehen behält.

Bei Geräten, die einer Kontamination ausgesetzt sind, gibt der Hersteller an, dass der Touchscreen versiegelt werden kann, um die Anforderungen von NEMA 4, 4X oder 12 zu erfüllen. Das tatsächliche Schutzniveau hängt vom fertigen Gehäuse, den Dichtungskomponenten, den Montagemethoden und den Validierungstests ab. Käufer sollten daher prüfen, ob die erforderliche Bewertung für das fertige Gerät oder für eine bestimmte Panelkonfiguration gilt.

Diese Überlegungen sind besonders relevant für tragbare Industrieterminals, Logistik-Barcodescanner, Gerätesteuerungsschnittstellen und tragbare Diagnoseinstrumente. In solchen Situationen muss das Panel weiterhin als Teil des gesamten Geräts und nicht als isolierte Komponente funktionieren.

Auswahl der richtigen Bildschirmgröße und des richtigen Seitenverhältnisses

Die richtige Bildschirmgröße hängt vom Layout der Benutzeroberfläche, dem verfügbaren Montageraum und der Menge der gleichzeitig angezeigten Informationen ab. Für eine dedizierte Steuerfunktion eignet sich möglicherweise ein kleineres Bedienfeld, während ein größeres Bedienfeld detailliertere Menüs und mehrere Datenfelder aufnehmen kann.

GreenTouch listet die folgenden Standardgrößen für sein Sortiment an 4-Draht-resistiven Touchscreens auf:

• 16:9 oder ähnliche Breitbildformatoptionen: 2,7, 4,3, 6,2, 7, 9 und 10,1 Zoll.

• 4:3-Formatoptionen: 5,7, 6, 6,5, 9,7 Zoll.

Die genaue aktive Fläche, das Seitenverhältnis, die Umrissabmessungen und die Verfügbarkeit sollten für das ausgewählte Modell bestätigt werden, bevor das mechanische Design finalisiert wird.

Bei einem Barcode-Scan-Terminal können beispielsweise kompakte Abmessungen und eine unkomplizierte numerische Schnittstelle Priorität haben. Ein tragbares Diagnosegerät benötigt möglicherweise mehr Platz für Messwerte, während eine Gerätesteuerung möglicherweise ein Layout benötigt, das von einer festen Bedienposition aus lesbar bleibt.

Ingenieure sollten auch berücksichtigen, wie der Bildschirm unter den erwarteten Lichtverhältnissen angezeigt wird, ob der Benutzer Handschuhe trägt und ob die Benutzeroberfläche häufige oder sich wiederholende Eingaben ermöglichen muss. Diese praktischen Anforderungen helfen bei der Entscheidung, ob eine bestimmte Größe und Oberflächenbeschaffenheit geeignet ist.

Anschließen des Touchscreens an eingebettete Systeme

Die elektrische und Softwarekompatibilität sollte frühzeitig im Entwicklungsprozess bestätigt werden. GreenTouch gibt an, dass seine Vierdraht-Resistiv-Touchscreen-Lösungen mit Windows-, Android- und Linux-Systemen verwendet werden können. Die endgültige Kompatibilität hängt vom ausgewählten Controller, den verfügbaren Treibern, der Verbindungsmethode und der Host-Hardware ab.

Der beschriebene Verbindungsvorgang umfasst den Anschluss des Verlängerungskabels an die Treiberplatine, den Anschluss des Verlängerungskabels an das Touchscreen-Kabel und den Anschluss der Treiberplatine an das USB-Kabel. Ingenieure sollten die für die spezifische Konfiguration bereitgestellten Verkabelungsanweisungen befolgen und nicht davon ausgehen, dass jedes Panel eine identische Schnittstelle verwendet.

Vor der Massenproduktion sollte das Entwicklungsteam die Koordinatenausrichtung, Berührungsreaktion, Steckerplatzierung, Kabelführung und gegebenenfalls den Betrieb nach wiederholtem Anschließen und Trennen überprüfen. Es lohnt sich auch zu prüfen, ob der Controller innerhalb des Gehäuses untergebracht werden kann, ohne andere Komponenten zu beeinträchtigen.

Diese Prüfungen sind besonders wichtig, wenn ein kleines Panel in ein bestehendes Gerät integriert wird. Ein Touchscreen erfüllt möglicherweise die erforderlichen Koordinatenspezifikationen, erfordert aber dennoch Anpassungen an der Steuerung, der Kabellänge, der Montagestruktur oder der Anwendungssoftware, bevor er zuverlässig verwendet werden kann.

Anpassungsoptionen für Gerätehersteller

Standardgrößen entsprechen nicht immer den mechanischen und elektrischen Anforderungen eines fertigen Produkts. GreenTouch bietet Anpassungsoptionen in Bezug auf Aussehen, elektrische Schnittstellen und strukturelles Design.

Abhängig von der Anwendung kann die Anpassung Bildschirmabmessungen, Logo-Platzierung, Position des flexiblen Leiterplattenausgangs, Verpackung, ITO-Glasdicke, matte Oberfläche, Anti-Newton-Ring-Behandlung, Anti-Glare-Oberfläche, glatte Oberfläche, Controller-Auswahl und Schnittstellenkonfiguration umfassen. Für geeignete Konfigurationen können auch Anforderungen an hohe Temperaturen, hohe Luftfeuchtigkeit und UV-Schutz besprochen werden.

Bei OEM- und Industrieausrüstungsprojekten sollten diese Details definiert werden, bevor das Design eingefroren wird. Änderungen am Kabelausgang, den Panelabmessungen oder der Montageanordnung können sich auf den Gehäuse- und Montageprozess auswirken. Umweltanforderungen können auch die Materialauswahl und die Eignungsprüfung beeinflussen.

Eine nützliche technische Anfrage sollte die Zielbildschirmgröße, den erforderlichen Koordinatenbereich, das Host-Betriebssystem, die Controller-Schnittstelle, die Montageabmessungen, die erwartete Betriebsumgebung und den geschätzten Servicebedarf umfassen. Die Bereitstellung von Zeichnungen oder Schnittstellenspezifikationen hilft dem Lieferanten zu beurteilen, ob eine Standardkonfiguration geeignet ist oder ob ein individuelles Design erforderlich ist.

Arbeiten mit GreenTouch bei der Touchscreen-Auswahl

Als professioneller Hersteller von Touch-Produkten liefert ShenZhen GreenTouch Technology Co., Ltd. resistive und kapazitive Touchscreens, Infrarot-Touch-Rahmen, Touch-Monitore und integrierte Touch-Computer für verschiedene Geräteanwendungen.

Zu den erklärten Fähigkeiten des Unternehmens gehören eine staubfreie Laminierwerkstatt der Klasse 1.000, mehrere Klebe- und Volllaminierungsprozesse, mehr als 20 technische Ingenieure und eine 5.000 Quadratmeter große Standardproduktionswerkstatt. Außerdem werden ISO 9001- und ISO 14001-Zertifizierungen sowie Produktzertifizierungen wie CE, FCC und RoHS für relevante Produkte gemeldet. Käufer sollten die Zertifikate und deren Geltungsbereich für die jeweilige spezifische Konfiguration überprüfen.

Bei einem neuen Projekt ist es sinnvoll, neben der Panel-Spezifikation auch die Betriebsumgebung und die Systemarchitektur zu besprechen. Dies ermöglicht es dem Hersteller und Geräteentwickler, nicht nur den erforderlichen Koordinatenbereich, sondern auch Berührungsreaktion, Haltbarkeit, Kabelkonfiguration, mechanische Passform und Produktionskonsistenz zu beurteilen.

Der Resistive Touchscreen 2,7 bis 10,1 Zoll (4-Draht) ist ein Kandidat für kompakte Industrieterminals, tragbare Diagnosegeräte, Logistikgeräte und kleine Bedienfelder, die eine druckbasierte Berührungseingabe erfordern. Der angegebene Koordinatenbereich von 4096 × 4096 ist eine wichtige Spezifikation, die endgültige Auswahl sollte jedoch auf der überprüften Systemleistung und den Anwendungsanforderungen basieren.

Kurz gesagt beschreibt die Koordinatenauflösung, wie fein Berührungspositionen dargestellt werden können; Es bestimmt nicht unabhängig die tatsächliche Genauigkeit. Durch die gemeinsame Bewertung von Controller, Panel-Konstruktion, Oberflächenhaltbarkeit, Bildschirmabmessungen und Integrationsanforderungen können Gerätehersteller eine fundiertere Entscheidung treffen und vermeidbare Probleme während der Produktentwicklung reduzieren.
