20-Punkt-PCAP-Touchfolie: Planung interaktiver Schnittstellen für mehrere Benutzer

Große interaktive Displays werden zunehmend in Besprechungsräumen, Klassenzimmern, Einzelhandelsumgebungen und öffentlichen Informationsbereichen eingesetzt. Allerdings ist ein großer Bildschirm allein keine Garantie für ein reibungsloses interaktives Erlebnis. Wenn mehrere Personen auf demselben Display schreiben, Informationen auswählen, Objekte verschieben oder mit digitalen Inhalten arbeiten müssen, muss das Touch-System präzise auf mehrere Eingaben reagieren, ohne die Benutzeroberfläche zu erschweren.

Für Display-Hersteller und Systemintegratoren geht es bei der Auswahl der richtigen Touch-Technologie um mehr als nur die Überprüfung der Bildschirmabmessungen. Die Anzahl der unterstützten Berührungspunkte, die Reaktionszeit, das Oberflächenmaterial, die Controller-Verbindung und die Softwarekompatibilität beeinflussen alle das Endergebnis. Eine projiziert-kapazitive Touch-Lösung mit 20 Punkten kann eine praktische Grundlage für Anwendungen bieten, die eine gleichzeitige Touch-Eingabe erfordern.

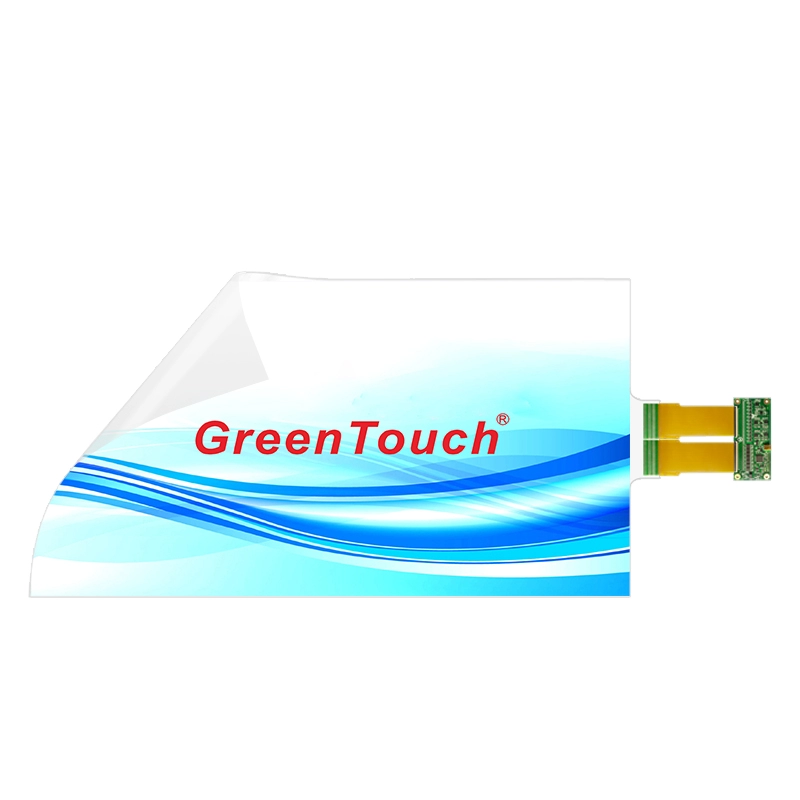

Die Interactive Touch Folie 32 bis 65 Zoll (XTA-Serie) von GreenTouch ist für diese Art der Integration konzipiert. Mithilfe einer ultradünnen transparenten PET-Folie unterstützt die XTA-Serie die 20-Punkt-PCAP-Berührung und kann auf kompatiblen Glas-, Acryl- und Polycarbonatoberflächen angebracht werden. Dies ermöglicht es Herstellern, interaktive Funktionen zu Displaystrukturen hinzuzufügen, ohne auf einen herkömmlichen sichtbaren Touch-Rahmen angewiesen zu sein.

Was 20-Punkt-PCAP-Touch für interaktive Schnittstellen bedeutet

Die projizierte kapazitive Technologie (PCAP) erkennt Berührungen durch Änderungen im elektrischen Feld um ein Sensorgitter. In einer Berührungsfolie wird diese Sensorstruktur durch leitende Muster gebildet, die entlang der X- und Y-Achse angeordnet sind. Ein Controller interpretiert die Signale und ermittelt die Positionen erkannter Berührungen.

Eine 20-Punkt-Touch-Spezifikation gibt an, dass unter den angegebenen Betriebsbedingungen des Produkts bis zu 20 gleichzeitige Touch-Punkte unterstützt werden. Diese Funktion kann nützlich sein, wenn eine Anwendung mehrere Finger gleichzeitig erkennen muss, anstatt nur einen oder zwei Kontakte zu verarbeiten.

Beispielsweise kann ein kollaboratives Whiteboard es mehreren Teilnehmern ermöglichen, gleichzeitig Objekte zu schreiben oder zu bearbeiten. Eine interaktive Produktanzeige ermöglicht es Besuchern möglicherweise, verschiedene Abschnitte einer Benutzeroberfläche zu erkunden, während ein öffentliches Informationsterminal Berührungsgesten wie Zoomen, Drehen oder Navigieren zwischen Inhaltsbereichen unterstützen kann.

Die maximale Anzahl an Berührungspunkten ist jedoch nur ein Teil des Systems. Auch die Anwendungssoftware muss gleichzeitige Eingaben korrekt erkennen und verarbeiten. Das Betriebssystem, der Controller, die Anzeigekonfiguration und das Schnittstellendesign sollten vor der Bereitstellung gemeinsam getestet werden.

Entwerfen von Mehrbenutzerschnittstellen für große Displays

Ein großer Touchscreen schafft mehr Raum für die Zusammenarbeit, aber das Software-Layout bestimmt, ob dieser Raum effektiv genutzt wird.

In einem Besprechungsraum müssen beispielsweise zwei Teilnehmer möglicherweise separate Bereiche einer gemeinsamen Präsentation kommentieren. Wenn die Schnittstelle alle dazu zwingt, in einem kleinen zentralen Bereich zu arbeiten, bietet die physische Größe des Displays nur begrenzte praktische Vorteile. Designer sollten stattdessen genügend Arbeitsraum für unabhängige Aktionen bereitstellen und wichtige Bedienelemente leicht erreichbar machen.

Das gleiche Prinzip gilt für pädagogische Präsentationen. Lehrer und Schüler müssen möglicherweise Gleichungen schreiben, Diagramme verschieben, Bilder vergleichen oder Lernmaterialien ordnen. Eine Multi-Touch-Oberfläche soll nützliche Gesten von versehentlichen Berührungen unterscheiden und ein klares visuelles Feedback geben, wenn eine Aktion erkannt wird.

Einzelhandels- und kommerzielle Anwendungen haben unterschiedliche Prioritäten. Eine interaktive Storefront kann Berührungseingaben nutzen, um Produktinformationen zu erkunden, während eine digitale Werbeanzeige die Navigation zwischen Kampagneninhalten und Produktdetails ermöglichen könnte. In diesen Fällen sollte die Oberfläche für Erstbenutzer verständlich bleiben und konsistent auf gängige Gesten reagieren.

Wenn Sie ein System rund um die interaktive Touchfolie der XTA-Serie planen , identifizieren Sie zunächst die Aktionen, die Benutzer ausführen müssen. Stellen Sie fest, ob die Anwendung tatsächlich von vielen gleichzeitigen Kontakten profitiert oder ob eine geringere Anzahl von Berührungspunkten ausreichen würde. Dadurch wird sichergestellt, dass die Touch-Hardware und -Software entsprechend den tatsächlichen Betriebsanforderungen ausgewählt wird.

Passende Touch-Folie für Glas und andere Oberflächen

Ein Vorteil der Touch-Folie besteht darin, dass sie hinter einer transparenten Oberfläche integriert werden kann, anstatt einen herkömmlichen Touch-Rahmen um das Display herum zu benötigen.

Die XTA-Serie verwendet eine transparente PET-Folie mit einer Dicke von etwa 0,2 mm und ist für kompatible Glas-, Acryl- und Polycarbonatanwendungen konzipiert. Dadurch eignet es sich für Projekte, bei denen Designer ein klares Erscheinungsbild der Vorderseite beibehalten und gleichzeitig Touch-Funktionalität hinzufügen möchten.

Die Materialauswahl sollte früh im Projekt erfolgen. Glas kann für kommerzielle Anzeigetafeln und interaktive Fenster geeignet sein, während Acryl und Polycarbonat für bestimmte Gehäusedesigns oder Anwendungen mit unterschiedlichen Gewichts- und Fertigungsanforderungen geeignet sein können. Das Endergebnis hängt von der Materialstärke, der Oberflächenbeschaffenheit, der Konstruktion und der Kompatibilität mit dem Touch-System ab.

Auch die Montagefläche muss vor der Anwendung sauber, eben und trocken sein. Staub, Fingerabdrücke, eingeschlossene Luft und ungleichmäßige Haftung können das fertige Erscheinungsbild beeinträchtigen und die Konsistenz der Installation beeinträchtigen. Integratoren sollten die Montageanweisungen des Herstellers befolgen und die tatsächliche Materialkombination bewerten, bevor sie mit der Produktion beginnen.

Gebogene Installationen erfordern zusätzliche Aufmerksamkeit. Obwohl die XTA-Serie gerade und gebogene Anwendungen unterstützt, sollten die zulässigen Krümmungs- und Installationsbedingungen für die ausgewählte Größe und den ausgewählten Untergrund bestätigt werden. Bei einem Design, das auf einer flachen Glasscheibe funktioniert, sollte nicht automatisch davon ausgegangen werden, dass es auf jeder gekrümmten Oberfläche die gleiche Leistung erbringt.

Reaktionszeit und Berührungsgenauigkeit verstehen

Die Berührungsreaktion ist besonders wichtig, wenn mehrere Personen mit demselben Display interagieren. Eine verzögerte Rückmeldung kann dazu führen, dass sich die Handschrift von der Fingerbewegung getrennt anfühlt, während eine inkonsistente Positionierung die Auswahl kleiner Steuerelemente erschweren kann.

Die XTA-Serie gibt eine Reaktionszeit von weniger als 8 Millisekunden an. Dies ist eine nützliche Referenz bei der Bewertung der Touch-Komponente, sollte jedoch nicht mit der End-to-End-Latenz des gesamten Systems verwechselt werden. Das Display, der Computer, das Betriebssystem, die Grafikverarbeitung und die Anwendungssoftware können alle zur Zeit zwischen einer physischen Berührung und der daraus resultierenden visuellen Reaktion beitragen.

Die Touch-Genauigkeit sollte im Kontext der vorgesehenen Schnittstelle beurteilt werden. Große Navigationsschaltflächen tolerieren möglicherweise geringfügige Positionsabweichungen, während Zeichenwerkzeuge, detaillierte Diagramme und Präzisionsauswahlaufgaben eine sorgfältigere Bewertung erfordern.

Während des Tests sollten Integratoren die Berührungserkennung im gesamten aktiven Bereich überprüfen, das Verhalten gleichzeitiger Kontakte überprüfen und bestätigen, dass die Kalibrierung nach der Installation weiterhin geeignet ist. Die Tests sollten die Gesten umfassen, die Benutzer am häufigsten ausführen, und sich nicht ausschließlich auf eine Demonstration des einfachen Tippens verlassen.

Die XTA-Serie gibt außerdem eine Lichtdurchlässigkeit von mindestens 93 % an. Dies unterstützt das Ziel, die Sichtbarkeit des Displays durch eine transparente Touch-Schicht aufrechtzuerhalten. Dennoch hängt die optische Leistung der gesamten Baugruppe vom Display, dem Substrat, dem Verbindungsprozess und den umgebenden Lichtverhältnissen ab.

Anschließen des Touch Controllers an das Hostsystem

Eine Multitouch-Folie benötigt einen Controller und ein kompatibles Hostsystem, um Sensorsignale in nutzbare Eingaben umzuwandeln. Durch die richtige Planung dieser Verbindung können vermeidbare Integrationsprobleme vermieden werden.

Die XTA-Serie verwendet eine USB-2.0-Full-Speed-Schnittstelle mit einer angegebenen Übertragungsrate von bis zu 480 Mbit/s. Das aufgeführte Paket umfasst eine Touchfolie, einen Controller und ein USB-Kabel. Die Produktdokumentation beschreibt die Kompatibilität mit Windows, Android und Linux.

Überprüfen Sie vor der Installation, ob der ausgewählte Hostcomputer das vorgesehene Betriebssystem und die Touch-Eingabekonfiguration unterstützt. Auch anwendungsspezifische Anforderungen sollten überprüft werden, insbesondere wenn das System benutzerdefinierte Software, eingebettete Hardware oder einen speziellen Betriebssystem-Build verwendet.

Die Kalibrierung ist ein weiterer wichtiger Schritt. Nachdem Sie die flexible Leiterplatte (FPC) an den Controller angeschlossen und den Controller an den Host angeschlossen haben, befolgen Sie das entsprechende Einrichtungsverfahren, um die Berührungskoordinaten zu kalibrieren. Bestätigen Sie, dass die angezeigte Berührungsposition dem physischen Kontaktpunkt im gesamten aktiven Bereich entspricht.

Obwohl in der Produktdokumentation ein treiberfreier Verbindungsprozess beschrieben wird, können die genauen Einrichtungsanforderungen je nach Hostplattform und Konfiguration variieren. Bestätigen Sie die geltenden Anweisungen, bevor Sie die Folie in ein Produktionssystem integrieren.

Planen der Displaygröße und des physischen Layouts

Die passende Touchfoliengröße hängt von den Displayabmessungen, dem Betrachtungsabstand, der Anzahl der Benutzer und dem verfügbaren Einbauraum ab.

Die XTA-Serie ist in den Größen 32, 40, 42, 43, 46, 47, 49, 55 und 65 Zoll im 16:9-Format erhältlich. Ein 32-Zoll-Display eignet sich möglicherweise für eine kompakte interaktive Station oder einen kleineren Bereich für die Zusammenarbeit, während größere Formate zusätzlichen Raum für gleichzeitige Aktivitäten und komplexere Schnittstellen bieten können.

Allerdings verbessert die Wahl eines größeren Bildschirms nicht automatisch die Benutzerfreundlichkeit. Wenn Benutzer häufig über das Display greifen müssen, sollte die Benutzeroberfläche so organisiert sein, dass unnötige Bewegungen minimiert werden. Die am häufigsten verwendeten Bedienelemente sollten in bequemer Reichweite positioniert sein und interaktive Elemente sollten groß genug bleiben, um eine zuverlässige Auswahl zu ermöglichen.

Auch die mechanischen Abmessungen müssen sorgfältig geprüft werden. Die Touchfolie muss mit dem vorgesehenen aktiven Bereich ausgerichtet sein und der Controller und das FPC benötigen ausreichend Platz innerhalb der Displaybaugruppe. Die Kabelführung, der Wartungszugang und die Methode zur Befestigung des Untergrunds sollten in die Entwurfsprüfung einbezogen werden.

Bei Projekten mit individuellen Abmessungen, Logos oder Installationsdiensten bestätigen Sie die verfügbaren Optionen mit dem Lieferanten, bevor Sie die Gehäuse- und Displaystruktur fertigstellen.

Management von Haltbarkeits- und Umweltanforderungen

In öffentlichen Räumen installierte interaktive Displays unterliegen anderen Betriebsbedingungen als in kontrollierten Besprechungsräumen. Sie können häufiger Handhabung, Fingerabdrücken, Reinigungsverfahren und versehentlichem Kontakt ausgesetzt sein.

Die XTA-Serie verfügt über IP67-Wasserdichtigkeit, vandalensichere Eigenschaften und Beständigkeit gegen Verschmutzung. Diese Funktionen können bei der Bewertung von Touch-Lösungen für öffentlich zugängliche Installationen relevant sein. Die Schutzart einer Touch-Komponente bestimmt jedoch nicht automatisch die Schutzart des gesamten Displays oder Gehäuses. Die endgültige Baugruppe muss entsprechend ihrer eigenen Konstruktion und den geltenden Prüfanforderungen bewertet werden.

Auch Oberflächenbehandlungen können je nach Projektbedarf ausgewählt werden. Zu den verfügbaren Anpassungsoptionen gehören Anti-Glare- (AG), Anti-Fingerprint- (AF) und Antireflexionsbehandlungen (AR). Jedes dient einem anderen Zweck, daher sollte die Wahl die Lichtverhältnisse, die Reinigungsroutine und die visuellen Anforderungen der Installation widerspiegeln.

Beispielsweise kann ein interaktives Display, das starker Umgebungsbeleuchtung ausgesetzt ist, von einem geeigneten Blendungsmanagement-Ansatz profitieren, während eine häufig genutzte öffentliche Schnittstelle möglicherweise mehr Aufmerksamkeit auf die Sichtbarkeit von Fingerabdrücken und Reinigungsverfahren erfordert. Die ausgewählte Behandlung sollte auf ihre Auswirkungen auf die Transparenz, die Haptik und das Gesamterscheinungsbild der fertigen Baugruppe überprüft werden.

Bewertung eines Touch-Foil-Lieferanten für Integrationsprojekte

Ein erfolgreiches Multi-Touch-Projekt hängt von der Touch-Komponente sowie der dahinter stehenden Herstellung und technischen Unterstützung ab. Zu den nützlichen Bewertungspunkten für OEMs und Systemintegratoren gehören Produktkonsistenz, Controller-Kompatibilität, Anpassungsmöglichkeiten, Dokumentation und die Fähigkeit des Lieferanten, Installationsfragen zu unterstützen.

Shenzhen GreenTouch Technology Co., Ltd. stellt berührungsempfindliche Produkte her, darunter kapazitive und resistive Touchscreens, Infrarot-Touchrahmen, Touchmonitore, interaktive Touchfolien und Touch-All-in-One-PCs. Das Unternehmen verfügt über die Zertifizierung des Qualitätsmanagementsystems ISO 9001 und die Zertifizierung des Umweltmanagementsystems ISO 14001. Zu den aufgeführten produktbezogenen Zertifizierungen gehören CE, FCC und RoHS, abhängig vom jeweiligen Produkt.

GreenTouch berichtet außerdem über eine staubfreie Laminierwerkstatt der Klasse 1000, Erfahrung mit mehreren Klebetechniken, mehr als 20 technische Ingenieure und die jährliche Entwicklung von mehr als 50 neuen Produkten. Diese Fertigungs- und Entwicklungsressourcen sind relevant, wenn Sie einen Lieferanten für Projekte bewerten, die kundenspezifische Abmessungen, Oberflächenbehandlungen oder Integrationsunterstützung erfordern.

Bevor Käufer ein Design bestätigen, sollten sie die Spezifikationen für die von ihnen gewählte Foliengröße anfordern, die Controller- und Hostsystemanforderungen prüfen und Probetests mit dem beabsichtigten Substrat veranlassen. Eine praktische Bewertung sollte die Berührungsgenauigkeit, die Mehrpunktbedienung, das optische Erscheinungsbild, die Kalibrierung und die mechanische Passform der gesamten Baugruppe umfassen.

20-Punkte-Touch in die Praxis umsetzen

Zwanzig-Punkt-PCAP-Touch kann eine nützliche Grundlage für große interaktive Schnittstellen bieten, sein praktischer Wert hängt jedoch davon ab, wie das gesamte System gestaltet ist. Die Anzahl der Berührungspunkte, das Softwareverhalten, die Substratkompatibilität, die Reaktionseigenschaften und die Installationsqualität tragen alle zum Benutzererlebnis bei.

Die Interactive Touch Folie 32 bis 65 Zoll (XTA-Serie)  kombiniert eine dünne transparente PET-Struktur, 20-Punkt-Touch-Unterstützung, eine Reaktionszeit von weniger als 8 Millisekunden und Kompatibilität mit Glas, Acryl und Polycarbonat. Aufgrund seiner verfügbaren Größen und Anpassungsoptionen lohnt es sich, es für interaktive Fenster, Digital Signage, Bildungsdisplays und kollaborative Schnittstellen zu evaluieren.

Für Gerätehersteller und Integratoren besteht der effektivste Ausgangspunkt darin, die beabsichtigten Benutzerinteraktionen zu definieren, das geeignete Display und Substrat auszuwählen und den Controller und die Software gemeinsam zu validieren. Diese Schritte tragen dazu bei, aus einer Touch-Spezifikation ein praktisches, wartbares interaktives System zu machen.

Für projektspezifische Anforderungen kann GreenTouch bezüglich verfügbarer Größen, Anpassungsoptionen, Installationsmethoden und Kompatibilitätsaspekten konsultiert werden. Die Überprüfung dieser Details vor der Produktion trägt dazu bei, sicherzustellen, dass die ausgewählte Touchfolie der XTA-Serie dem physischen Design und der beabsichtigten Benutzererfahrung entspricht.
