Lüfterlose Industrie-Panel-PCs: Wie passive Kühlung den zuverlässigen Betrieb unterstützt

Industriecomputer werden häufig an Orten eingesetzt, an denen Staub, Vibrationen, begrenzter Installationsraum und lange Arbeitszeiten die Auswahl der Hardware schwieriger machen als die Auswahl eines Prozessors und einer Bildschirmgröße. In einer Produktionswerkstatt muss ein Steuercomputer möglicherweise den Maschinenstatus über mehrere Schichten hinweg anzeigen. In einem automatisierten Schrank kann die eingeschränkte Luftzirkulation das Wärmemanagement zu einem täglichen Problem machen. Für Gerätehersteller kann sich das Kühldesign eines Panel-PCs auf die Wartungsplanung, die Installationsflexibilität und die langfristige Betriebsstabilität auswirken.

Ein lüfterloser Industrie-Panel-PC bietet einen praktischen Lösungsansatz für diese Herausforderungen. Durch den Wegfall des Kühllüfters und die Verwendung eines sorgfältig konstruierten Gehäuses zur Wärmeableitung reduziert dieser Computertyp die Anzahl der beweglichen Komponenten und vermeidet Lüftergeräusche. Der Panel Mount Touch Panel PC 10,1-23,8 Zoll (3D-Serie) von GreenTouch kombiniert eine lüfterlose Struktur mit einem Gehäuse aus Aluminiumlegierung, gerippter Wärmeableitung und projiziert-kapazitiver Touch-Technologie und ist damit ein Kandidat für industrielle Steuerungs- und Embedded-Computing-Anwendungen.

Wie passive Kühlung in Industrie-Panel-PCs funktioniert

Herkömmliche aktive Kühlsysteme verwenden Lüfter, um Luft durch oder um interne Komponenten herum zu bewegen. Dieser Luftstrom trägt dazu bei, die Wärme vom Prozessor und anderen elektronischen Teilen abzuleiten, bringt aber auch bewegliche Komponenten mit sich, die mit der Zeit verschleißen können. An Lüftungsöffnungen kann sich Staub ansammeln, und in ruhigen Arbeitsbereichen oder geschlossenen Geräten kann das Lüftergeräusch unerwünscht sein.

Die passive Kühlung verfolgt einen anderen Ansatz. Anstatt sich auf einen Lüfter zu verlassen, wird die Wärme über interne Wärmepfade an das Gehäuse übertragen, wo die Umgebungsluft dabei hilft, sie abzutransportieren. Die Wirksamkeit dieses Designs hängt von Faktoren wie der Wärmeerzeugung, dem Gehäusematerial, der Oberfläche, der Umgebungstemperatur und dem verfügbaren Platz um das Gerät herum ab.

Bei Industrie-Panel-PCs kann das hintere Gehäuse dabei eine wichtige Rolle spielen. Eine gerippte Oberfläche vergrößert die für die Wärmeableitung verfügbare Fläche und hilft dem Gerät, Wärme ohne erzwungenen Luftstrom abzugeben. Allerdings führt die passive Kühlung nicht dazu, dass Wärme abgeführt wird; Es leitet die Wärme durch das Gehäuse und die Umgebung. Eine ordnungsgemäße Installation und ausreichend Freiraum bleiben weiterhin wichtig.

Für Geräteentwickler bedeutet dies, dass die Kühlung bereits bei der ersten mechanischen Auslegung berücksichtigt werden sollte und nicht erst nach der Installation des Steuercomputers. Ein Panel-PC, der zu nah an anderen wärmeerzeugenden Komponenten platziert oder in einem schlecht belüfteten Raum eingeschlossen ist, kann anspruchsvolleren thermischen Bedingungen ausgesetzt sein als ein Panel-PC, der mit ausreichendem Abstand installiert wird.

Warum ein lüfterloses Design in industriellen Umgebungen wichtig ist

Der Hauptvorteil eines lüfterlosen Industriecomputers ist nicht nur die Geräuschfreiheit. Sein Wert wird deutlicher, wenn der Computer in Geräte integriert wird, die über längere Zeiträume konstant funktionieren müssen.

Erstens entfällt durch den Ausbau des Kühlgebläses eine Komponente, die andernfalls möglicherweise überprüft oder ausgetauscht werden müsste. Dies kann die Wartungsplanung vereinfachen, insbesondere wenn der Panel-PC innerhalb eines Maschinengehäuses oder an einer schwer zugänglichen Stelle installiert ist. Dies bedeutet nicht, dass der gesamte Computer wartungsfrei ist, aber es beseitigt einen häufigen mechanischen Verschleißpunkt.

Zweitens kann eine lüfterlose Struktur den Bedarf an Luftstromöffnungen reduzieren, die mit der herkömmlichen Lüfterkühlung verbunden sind. In Kombination mit einem ordnungsgemäß abgedichteten Gehäuse kann dies dazu beitragen, das Eindringen von Staub und anderen Verunreinigungen zu begrenzen. Bei Anwendungen, bei denen bei der Herstellung feine Partikel entstehen, sollte neben dem Kühldesign auch der Gehäuseschutz bewertet werden.

Drittens kann eine geringere Schallleistung in Labors, Räumen für medizinische Geräte, Inspektionsstationen und anderen Arbeitsbereichen nützlich sein, in denen unnötige Hintergrundgeräusche unerwünscht sind.

Die GreenTouch 3D-Serie verwendet eine vollständig geschlossene Struktur aus Aluminiumlegierung mit einem Wärmeableitungsdesign mit rückseitigen Lamellen. Seine integrierte Bauweise soll den industriellen Einsatz unterstützen und gleichzeitig Lüftergeräusche vermeiden. Das Gehäuse bietet außerdem eine solide Montagestruktur für Einbau-, Wand- oder Tischinstallationen.

Gehäuse und Wärmemanagement aus Aluminiumlegierung

Das Gehäusedesign hat einen direkten Einfluss darauf, wie ein Industrie-Panel-PC mit Wärme umgeht. Aluminiumlegierungen werden häufig in Industrieanlagen verwendet, da sie ein relativ geringes Gewicht mit nützlicher mechanischer Festigkeit und Wärmeleitfähigkeit kombinieren.

Die 3D-Serie verfügt über eine Lünette und eine hintere Abdeckung aus Aluminiumlegierung, die in einem maßgeschneiderten Form- und Druckgussverfahren hergestellt werden. Dieses integrierte Gehäuse unterstützt die strukturellen Anforderungen des Produkts und bietet gleichzeitig eine Oberfläche, über die Wärme abgeführt werden kann. Die hinteren Lamellen vergrößern die verfügbare Wärmeübertragungsfläche und machen das Gehäuse zu einem aktiven Teil des Wärmemanagementsystems.

Die mechanische Integration ist immer noch wichtig. Wenn ein Panel-PC in eine Maschine eingebettet ist, kann das umgebende Panel den Luftstrom um die hintere Abdeckung behindern. Auch Kabel, nahegelegene Komponenten und Schrankwände können den verfügbaren Platz zum Entweichen der Wärme verringern. Geräteentwickler sollten daher die Montageabmessungen und den Platz hinter dem Display überprüfen, bevor sie die Installation abschließen.

Bei Wand- oder Desktop-Anwendungen kann der verfügbare Platz erheblich von einer eingebetteten Installation abweichen. Eine Wandhalterung oder ein Tischständer sollte das Gerät sicher halten, ohne die rückseitige Kühlfläche unnötig zu behindern.

Bei der Auswahl eines lüfterlosen Computers ist es außerdem wichtig, zwischen der maximal unterstützten Betriebstemperatur und der tatsächlichen Temperatur innerhalb der Installationsumgebung zu unterscheiden. Die Panel Mount Touch Panel PC 3D-Serie spezifiziert einen breiten Betriebstemperaturbereich von -20 °C bis 70 °C. Systementwickler sollten dennoch sicherstellen, dass die ausgewählte Konfiguration, die Installationsbedingungen und die Anwendungsauslastung für die vorgesehene Umgebung geeignet sind.

Anpassung von Prozessor und Speicher an die Arbeitslast

Ein lüfterloses Gehäuse muss die von der installierten Hardware erzeugte Wärme bewältigen. Die Prozessorauswahl ist daher eng mit den Anwendungsanforderungen und der thermischen Planung verbunden.

Die GreenTouch 3D-Serie bietet Intel® Core™ i3-, i5- und i7-Prozessoroptionen. Verschiedene Konfigurationen können unterschiedliche Rechenanforderungen unterstützen, von einfachen Bedienoberflächen bis hin zu Anwendungen mit komplexerer Software und Datenverarbeitung.

An eine industrielle Steuerungsschnittstelle, die hauptsächlich den Maschinenstatus anzeigt und Bedienereingaben akzeptiert, können andere Anforderungen gestellt werden als bei einem System, das mehrere Anwendungen ausführt, Inspektionsdaten verarbeitet oder mit mehreren angeschlossenen Geräten kommuniziert. Die Auswahl eines Prozessors basierend auf der tatsächlichen Arbeitslast trägt dazu bei, unnötige Hardwarekomplexität zu vermeiden.

Gedächtnis und Speicher sollten auf die gleiche Weise bewertet werden. Die aufgeführten Konfigurationen umfassen 2–8 GB RAM, SSD-Kapazitäten von 32 GB bis 256 GB und HDD-Optionen von 500 GB bis 1 TB. Die geeignete Kombination hängt vom Betriebssystem, der Anwendungssoftware, der lokalen Datenspeicherung und den erwarteten zukünftigen Updates ab.

Beispielsweise benötigt eine einfache Maschinenschnittstelle möglicherweise weniger Speicher als ein System, das Produktionsinformationen lokal aufzeichnet oder mehrere Softwaretools ausführt. Eine SSD kann nützlich sein, wenn reaktionsschneller Systemzugriff und kompakter Speicher Priorität haben, während eine Festplatte in Betracht gezogen werden kann, wenn eine größere lokale Speicherkapazität erforderlich ist. Die endgültige Konfiguration sollte anhand der verfügbaren Produktoptionen und der Anforderungen der Anwendung bestätigt werden.

Gehäuseschutz und langfristige Zuverlässigkeit

Die Kühlung ist nur ein Teil der Zuverlässigkeit von Industriecomputern. Auch Staub, Wassereinwirkung, elektrische Störungen, mechanische Einwirkungen und Installationsbedingungen können die Leistung eines Panel-PCs beeinflussen.

Die 3D-Serie bietet IP65-Frontschutz und IK06-Aufprallschutz. Diese Spezifikationen gehen auf unterschiedliche Anliegen ein: IP65 bezieht sich auf den Schutz gegen Staub und Strahlwasser unter den geltenden Testbedingungen, während IK06 eine definierte mechanische Schlagfestigkeit angibt. Sie sind nicht als Beweis dafür zu verstehen, dass jede Oberfläche des gesamten Geräts jeglichen Umwelteinflüssen standhält.

Bei Geräten, die in der Nähe von Produktionsprozessen installiert werden, ist die Unterscheidung zwischen Frontschutz und Gesamtgehäuseschutz besonders wichtig. Die Vorderseite eines Panel-PCs kann Reinigungsarbeiten oder gelegentlichen Spritzern ausgesetzt sein, während sich der hintere Teil möglicherweise in einem geschützten Schrank befindet. Das erforderliche Schutzniveau sollte anhand der tatsächlichen Installation beurteilt werden.

Das Produkt listet außerdem EMV-Anti-Interferenzfunktionen auf. In industriellen Umgebungen mit Motoren, Antrieben, Schaltgeräten und Kommunikationssystemen ist die elektromagnetische Verträglichkeit ein wichtiger Gesichtspunkt. Die Leistung auf Systemebene hängt von der ordnungsgemäßen Erdung, der Kabelführung, der Stromqualität und den Eigenschaften der angeschlossenen Geräte ab. Daher sollten diese Faktoren bei der Integration überprüft werden.

Zu den optionalen Oberflächenbehandlungen gehören Blendschutz (AG), Antireflex (AR), Anti-Fingerabdruck (AF) und antibakterielle Behandlungen. Diese Optionen können je nach Arbeitsumgebung und Reinigungsanforderungen in Betracht gezogen werden. Ihre Eignung sollte für die spezifische Konfiguration bestätigt werden und nicht davon ausgegangen werden, dass sie standardmäßig enthalten ist.

Anwendungen, die von lüfterlosen Panel-PCs profitieren

Lüfterlose Panel-PCs sind nützlich, wenn die Ausrüstung ein integriertes Display und einen Computer erfordert, aber nur begrenzten Platz für herkömmliche Kühlhardware bietet.

In CNC-Werkzeugmaschinen und Sondermaschinen kann der Panel-PC als Bedienerschnittstelle zur Anzeige von Betriebsinformationen und zur Interaktion mit kompatibler Steuerungssoftware dienen. Die erforderliche Bildschirmgröße, Montageart und Kommunikationsschnittstellen hängen vom Maschinendesign ab.

In automatisierten Produktionslinien kann ein Panel-PC an einer Inspektionsstation oder einem Bedienerarbeitsplatz installiert werden. Eine lüfterlose Struktur kann dazu beitragen, den lüfterbedingten Wartungsaufwand zu reduzieren, während das Aluminiumgehäuse ein kompaktes Gehäuse für Embedded Computing bietet.

Intelligente Gesundheitsgeräte und Laborsysteme können von einem geräuscharmen Betrieb und einer versiegelten Vorderseite profitieren, vorbehaltlich der Reinigungs-, elektrischen Sicherheits- und behördlichen Anforderungen der Anwendung. Bei Selbstbedienungs-Ticketautomaten, Kassensystemen im Einzelhandel und Bestellterminals kann die Möglichkeit, das Display in einem speziell angefertigten Schrank zu installieren, das Gerätedesign vereinfachen.

Die 3D-Serie unterstützt Multi-Touch-Bedienung mit projiziert-kapazitiver Technologie und bietet Bildschirmgrößen von 10,1 bis 23,8 Zoll. Zu den verfügbaren Anzeigeformaten gehören 16:10, 4:3, 5:4 und 16:9, sodass Gerätehersteller ein Bildschirmformat auswählen können, das zur Schnittstelle und zum Installationsraum passt.

Überlegungen zur Installation und Konnektivität

Ein lüfterloser Panel-PC sollte unter Berücksichtigung der Montageanordnung und des Kabelzugangs ausgewählt werden. Die 3D-Serie unterstützt die eingebettete, wandmontierte und Desktop-Installation. Zu den hinteren VESA-Montageoptionen gehören je nach Konfiguration Muster von 75 × 75 mm und 100 × 100 mm.

Die nach unten gerichteten Anschlüsse auf der Rückseite können dazu beitragen, die Kabel organisiert zu halten, wenn das Gerät an geeigneten Positionen installiert wird. Zu den verfügbaren Schnittstellen gehören HDMI, VGA, COM, LAN, USB, MIC, AUDIO und DC IN. Das Produkt verfügt außerdem über Gigabit-Ethernet und integriertes 802.11b/g/n-WLAN.

Vor der Bestellung sollten Gerätehersteller die genaue Anschlusskonfiguration, die Montageabmessungen, den Strombedarf, das Betriebssystem und die Anzeigeausgabeoptionen überprüfen. Auch der Kabelbiegeradius und der Servicezugang sollten berücksichtigt werden, insbesondere bei flachen Schränken.

Bei Systemen, die ein bestimmtes Kommunikationsprotokoll, eine bestimmte Softwareumgebung oder ein bestimmtes externes Peripheriegerät erfordern, kann die Bestätigung der Kompatibilität vor der Installation vermeidbare Neukonstruktionsarbeiten verhindern.

Auswahl eines geeigneten Fertigungspartners

Bei OEM-Ausrüstungsprojekten sind Produktspezifikationen nur ein Teil der Entscheidung. Fertigungskonsistenz, Konfigurationsunterstützung, Qualitätsmanagement und Kommunikation während der Integration können sich auch auf die Projektabwicklung auswirken.

Shenzhen GreenTouch Technology Co., Ltd. ist auf Touch-Produkte spezialisiert, darunter Touch-Monitore, Touch-All-in-One-PCs, kapazitive und resistive Touchscreens und andere interaktive Anzeigelösungen. Das Unternehmen verfügt über die Zertifizierung des Qualitätsmanagementsystems ISO 9001 und die Zertifizierung des Umweltmanagementsystems ISO 14001 sowie produktbezogene Zertifizierungen wie CE, FCC, CB, RoHS, UL, CCC und HDMI, je nach anwendbarem Produkt und Konfiguration.

Zu den Produktionsressourcen gehören eine staubfreie Laminierwerkstatt der Klasse 1000, mehrere Klebetechniken und eine Standardproduktionswerkstatt von etwa 5.000 Quadratmetern. Das Unternehmen verfügt außerdem über ein Team von mehr als 20 technischen Ingenieuren und die jährliche Entwicklung von mehr als 50 neuen Produkten.

Für Industriekunden bieten diese Funktionen nützliche Ausgangspunkte bei der Bewertung eines Lieferanten. Käufer sollten die für ihr Projekt geltenden spezifischen Zertifizierungen, Produktionsanforderungen, verfügbaren Konfigurationen, Garantiebedingungen und technischen Support bestätigen.

Passive Kühlung zu einem Teil der Designentscheidung machen

Ein lüfterloser Industrie-Panel-PC kann dazu beitragen, den lüfterbedingten Wartungsaufwand und die Betriebsgeräusche zu reduzieren. Für einen zuverlässigen Betrieb kommt es jedoch auf mehr als nur den Ausbau einer beweglichen Komponente an. Thermisches Design, Prozessorauswahl, Gehäuseschutz, Montagefreiraum und Arbeitslastplanung müssen alle zusammenarbeiten.

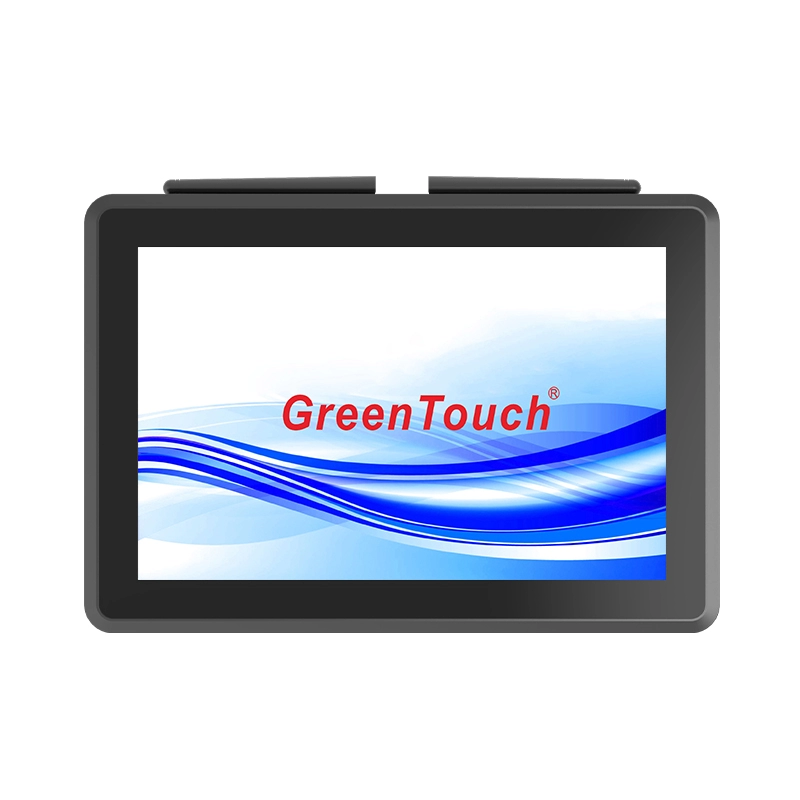

Der Panel Mount Touch Panel PC 10,1-23,8 Zoll (3D-Serie)  kombiniert ein lüfterloses Gehäuse aus Aluminiumlegierung, rückseitige Wärmeableitung mit Lamellen, mehrere Prozessoroptionen, projiziert-kapazitives Multi-Touch und flexible Montagekonfigurationen. Aufgrund dieser Merkmale lohnt sich eine Evaluierung für Industriemaschinen, Automatisierungsstationen und andere integrierte Computeranwendungen, bei denen Platz und Wartungszugang wichtig sind.

Überprüfen Sie vor der Auswahl einer Konfiguration die Betriebsumgebung, die erforderlichen Schnittstellen, die Montageabmessungen, die Software-Auslastung und die Schutzanforderungen. Bei OEM-Projekten kann die Besprechung dieser Details mit GreenTouch dabei helfen, festzustellen, ob der ausgewählte Panel-PC den tatsächlichen Betriebsbedingungen der Anlage entspricht.

Für weitere Produktinformationen und Konfigurationsdetails erkunden Sie den Touch-Panel-PC der 3D-Serie und vergleichen Sie die verfügbaren Bildschirmgrößen, Hardwareoptionen und Montageanordnungen mit Ihren Anwendungsanforderungen.
