GreenTouch als Hersteller von Open-Frame-Touchscreen-Monitoren: Kiosk-Integration, Montage und EMV-Konformität

Die Integration interaktiver Touch-Technologie in kundenspezifische Selbstbedienungsterminals, Zahlungskioske und industrielle Maschinenkonsolen erfordert Display-Hardware, die sich nahtlos in externe Schränke einfügt. Die Beschaffung von einem etablierten Hersteller von Touchscreen-Monitoren mit offenem Rahmen  ermöglicht es Systemdesignern, die mechanischen Kompromisse und ästhetischen Einschränkungen standardmäßiger Desktop-Displays in Boxen zu umgehen. Open-Frame-Monitore wurden speziell für die eingebettete Installation entwickelt und verfügen über ein umlaufendes Gehäuse aus blankem Metall, mehrachsige seitliche Montageflansche und langlebige Optionen für die Frontabdichtung. Die Partnerschaft mit einem erfahrenen Hersteller wie GreenTouch stellt sicher, dass Gerätebauer in anspruchsvollen öffentlichen und industriellen Anlagen eine präzise Maßausrichtung, einen hervorragenden Schutz vor eindringendem Licht und eine zuverlässige elektromagnetische Konformität erreichen.

Warum die Open-Frame-Architektur zu kundenspezifischen Kioskgehäusen passt

Maßgeschneiderte Selbstbedienungskioske und Industriegehäuse verfügen über maßgeschneiderte Blechausschnitte, maßgeschneiderte Markenfassaden und enge Innentiefen. Standard-Desktop-Monitore verfügen über sperrige Kunststoffrahmen, feste Ständer und ungünstige Kabelaustrittspunkte, die die Montage im Gehäuse erschweren. Die offene Rahmenarchitektur bietet ein stromlinienförmiges, blankes Metallgehäuse, das direkt an der Rückseite der Schrankfassade montiert wird. Diese bündige Integration sorgt für ein modernes, nahtloses Erscheinungsbild an der Vorderseite und maximiert gleichzeitig das interne Gehäusevolumen für Ticketdrucker, Kartenleser, Geldscheinprüfer und eingebettete Hostcomputer.

Darüber hinaus minimiert die offene Rahmenkonstruktion das Gesamtgewicht des Terminals und vereinfacht den Service vor Ort. Da der Monitor an internen Strukturschienen montiert wird und nicht auf externe Desktop-Halterungen angewiesen ist, verteilt sich die mechanische Belastung gleichmäßig über den Kioskrahmen. Stabile kaltgewalzte Stahl- oder Aluminiumgehäuse schützen das interne LCD-Panel und die Zeitsteuerungen vor mechanischer Verwindung, Gehäusetorsion und Transportvibrationen.

Wenn ein aktives Display gewartet werden muss, können Techniker von der Rückseite auf das Gerät zugreifen, ohne die gesamte vordere Kioskfassade demontieren zu müssen. Diese Wartungsfreundlichkeit reduziert Systemausfallzeiten und den Betriebsaufwand für den Support bei global verteilten Kiosk-Bereitstellungen.

Passen Sie die Open-Frame-Mechanik an den Kioskausschnitt an

Seitlich montierte Flansche und einstellbare Halterungspositionierung

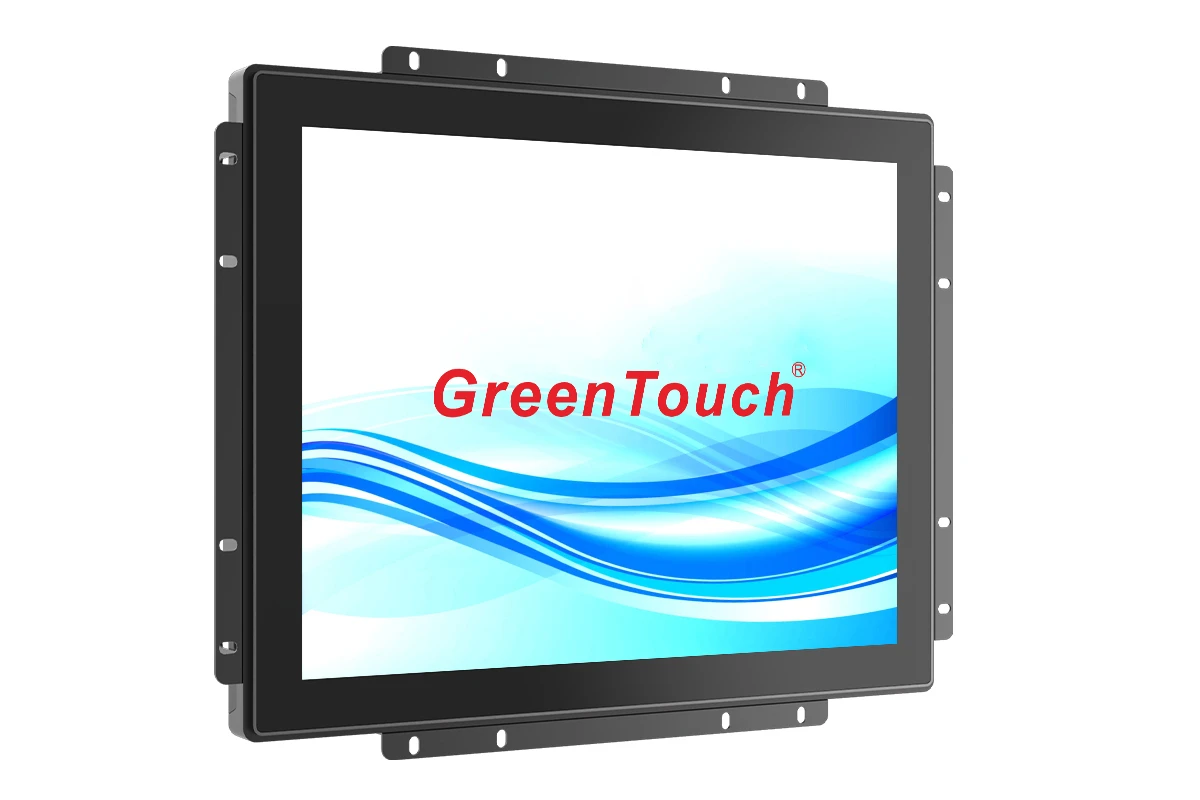

Die einwandfreie Integration mechanischer Kiosk-Touchscreens erfordert vielseitige Montageteile. GreenTouch-  Monitore mit offenem Rahmen verfügen über verstellbare L-förmige Seitenhalterungen mit geschlitzten Montageöffnungen. Diese Halterungen werden entlang des Umfangs des Monitorgehäuses befestigt und direkt mit den internen Strukturrippen oder Bolzen des Kiosks verschraubt.

Diese geschlitzten Kanäle bieten mehrachsige Einstellbarkeit in horizontaler, vertikaler und Tiefenabmessung. Montagetechniker können die Monitorposition mikrojustieren, um das aktive Touch-Glas bis auf Bruchteile eines Millimeters bündig mit der Schranköffnung auszurichten. Dadurch werden unschöne Lücken, falsch ausgerichtete Ränder und unregelmäßige Rahmenränder vermieden.

Diese mechanische Flexibilität gewährleistet eine gleichmäßige Frontausrichtung über unterschiedliche Schrankblechstärken von 1,5 mm bis 3,0 mm, ohne mechanisches Festklemmen oder Verziehen. Die hinteren Klemmstangen üben einen gleichmäßigen Vorwärtsdruck aus und fixieren das Display fest an seinem Platz.

Hintere VESA-Architektur für Stabilität des Sub-Chassis

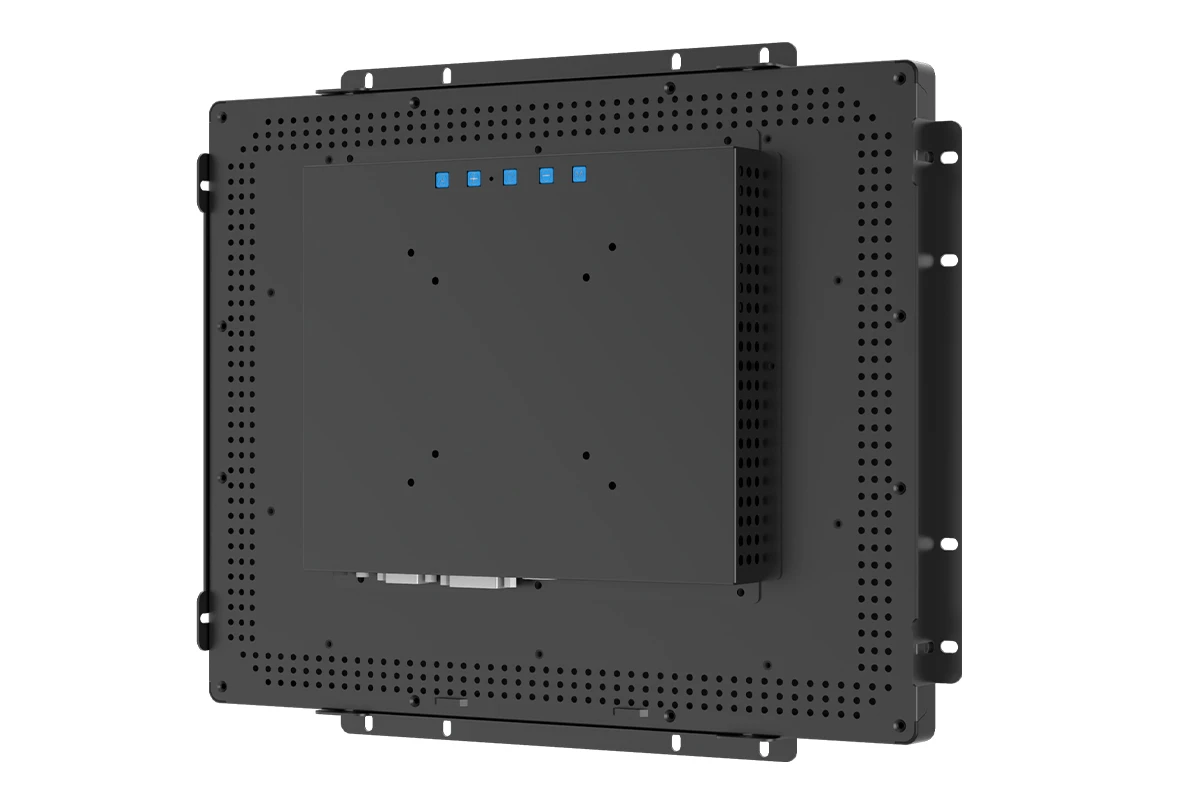

Zusätzlich zu den umlaufenden Seitenflanschen verfügen Open-Frame-Displays über standardisierte VESA-konforme Doppellochmatrizen auf der Rückseite (75 x 75 mm und 100 x 100 mm). Diese Montagepunkte ermöglichen es Systemintegratoren, sekundäre Stützhalterungen, interne Gelenkarme oder kompakte Computermodule direkt am Display-Chassis zu befestigen und so das vordere Touch-Glas von Gehäusevibrationen zu isolieren.

Integrieren Sie optische Behandlungen für anspruchsvolle Beleuchtung

Selbstbedienungskioske werden häufig in Umgebungen mit hoher Umgebungsbeleuchtung eingesetzt, beispielsweise in sonnendurchfluteten Einzelhandelshallen, Verkehrsknotenpunkten und Ticketschaltern im Freien. Blanke Glasoberflächen reflektieren Deckenstrahler und Umgebungsblendung, verwaschen den Displaykontrast und frustrieren die Benutzer. GreenTouch bietet spezielle optische Behandlungen, einschließlich chemisch geätzter, blendfreier (AG) Oberflächendiffusion und mehrschichtiger, antireflektierender (AR) Magnetronsputtern.

Wenn ein maximaler visueller Kontrast erforderlich ist, füllt das direkte optische Bonden den internen Luftspalt zwischen dem Berührungssensor und dem LCD-Panel mit optisch klarem Harz. Optical Bonding eliminiert interne Reflexionen, steigert den visuellen Kontrast um bis zu 400 % und verhindert interne Kondensation in schwankenden feuchten Umgebungen.

Die Kombination von AR-Sputtern mit indexangepasstem optisch klarem Harz erhöht die Lichtdurchlässigkeit auf über 90 % und sorgt so für gestochen scharfen Text, scharfe Grafiken der Benutzeroberfläche und klare Lesbarkeit auch bei intensivem Umgebungslicht.

Konzipieren Sie Erdung und Kabelwege für die EMV-Konformität

Selbstbedienungskioske verpacken dichte elektronische Unterbaugruppen in engen Metallgehäusen. Netzteile, Thermodrucker, Geldscheinprüfer und Mobilfunkmodems erzeugen elektromagnetisches Rauschen, das in Touch-Digitalisierer-Schaltkreise abstrahlen kann. Ungeschirmte Kabel und unsachgemäße Erdung können unregelmäßige Cursorsprünge, Phantomberührungen oder vollständige Blockierungen des Touch-Controllers verursachen.

GreenTouch-Monitore mit offenem Rahmen verfügen über integrierte Sternerdungsbolzen, eine mehradrige, abgeschirmte interne Verkabelung und Ferritdrosseln. Mithilfe von leitfähigem Kupferband werden interne Gehäusekomponenten direkt mit dem äußeren Metallrahmen verbunden, wodurch ein wirksamer Faradayscher Käfig entsteht, der empfindliche kapazitive Controller abschirmt.

Diese Schaltung verhindert, dass statische Funken des Benutzers die interne Elektronik beschädigen, und erfüllt problemlos die Standards der EN 61000-4-2 Stufe 4 für elektrostatische Entladung (ESD) bis zu 8 kV Kontakt und 15 kV Luftentladung.

Überprüfen Sie die Wärmeableitung und die interne Konvektion

Geschlossene Kioskschränke stellen erhebliche thermische Herausforderungen dar. Hochhelle Hintergrundbeleuchtungen, Netzteile und Hostprozessoren erzeugen Wärme, die sich in versiegelten Gehäusen ansammelt. Veröffentlichte Fallstudien bestätigen, dass der Einsatz kommerzieller Kioske in Installationen mit hoher Umgebungstemperatur von lüfterlosen Konvektionskanälen profitiert. Rückseitenabdeckungen aus schwerem Aluminium fungieren als passive Kühlkörper und leiten die Wärme von empfindlichen Displaykomponenten ab.

Validieren Sie Prototypen mit echtem Kioskblech

Entwicklungsteams bewerten CAD-Modelle anhand physischer Pilotprototypen, bevor sie mit der Massenproduktion beginnen. Beim Einbau eines Prototyps eines Open-Frame-Monitors in ein tatsächliches Kiosk-Chassis werden der Sitz der Halterung, die Kabelführungsabstände, die thermische Luftzirkulation und die Touch-Reaktionsfähigkeit überprüft, bevor mit der Massenproduktion begonnen wird.

FAQ zu Open-Frame-Touchscreen-Monitoren

Kioskdesigner und Gerätebauer bewerten diese praktischen technischen Fragen regelmäßig bei der Integration von Open-Frame-Monitoren.

Wie sorgt ein Open-Frame-Monitor dafür, dass die Vorderseite abgedichtet ist?

Bei Monitoren mit offenem Rahmen werden umlaufende Silikondichtungen verwendet, die zwischen dem Monitorflansch und dem hinteren Gehäuseausschnitt zusammengedrückt werden. Dadurch entsteht eine wasserdichte Barriere, die einen IP65-Schutz vor dem Eindringen von Staub und verschütteten Flüssigkeiten gewährleistet.

Können Open-Frame-Monitore vertikal im Hochformat montiert werden?

Ja. Industrielle Open-Frame-Monitore unterstützen sowohl horizontale als auch vertikale Ausrichtungen und verfügen über IPS-Panels mit großem Betrachtungswinkel (178°/178°), die in beiden Konfigurationen einheitliche Farben und Kontraste beibehalten.

Welche Videoschnittstellen sind typisch für industrielle Open-Frame-Monitore?

Zu den Standardkonfigurationen gehören HDMI-, DisplayPort- und analoge VGA-Anschlüsse zur Aufnahme moderner digitaler Controller und älterer Computersysteme.

Koordinieren Sie Ihr Kiosk-Design mit GreenTouch

Die Ausführung eines einwandfreien Kiosk-Hardwareprogramms erfordert die Harmonisierung von Gehäuseblech, optischen Behandlungen und elektronischer Erdung. GreenTouch bietet umfassende OEM- und ODM-Unterstützung, vom kundenspezifischen Halterungsdesign bis zum optischen Bonden im Reinraum. Systemintegratoren und Kioskhersteller sind eingeladen, Projektspezifikationen direkt unter https://www.greentouch.com.cn/  zur technischen Prüfung und Prototypenbemusterung einzureichen.
