12-Punkt-PCAP-Touchfolie: Passende Touch-Genauigkeit für interaktive Anwendungen

Von interaktiven Displays wird erwartet, dass sie natürlich reagieren, wenn Benutzer auf Objekte tippen, sie ziehen, Inhalte vergrößern oder Bilder drehen. Für Gerätehersteller bedeutet diese Erfahrung mehr als nur die Auswahl eines Displays mit einer geeigneten Auflösung. Der Berührungssensor muss Fingerbewegungen konsistent erkennen, die erforderlichen Gesten unterstützen und zur mechanischen Struktur des fertigen Geräts passen.

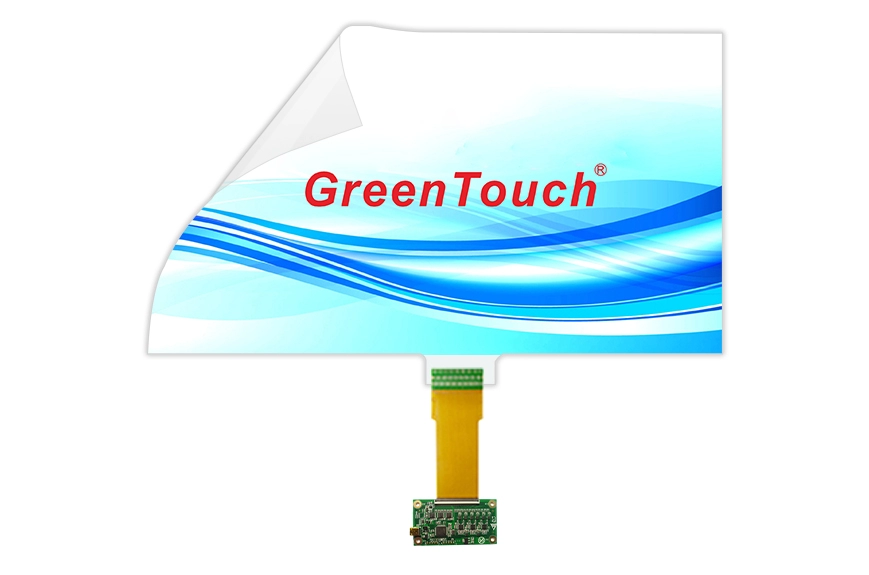

Interactive Touch Foil 10,1 bis 32 Zoll (XTM-Serie)  wurde für Projekte entwickelt, die Glas-, Acryl- oder Polycarbonatoberflächen Touch-Funktionalität hinzufügen müssen. Mit der interaktiven projiziert-kapazitiven (PCAP)-Technologie, die 12 Berührungspunkte unterstützt, kann diese Serie für Informationskioske, Verkaufsautomaten, interaktive Schaufenster, digitale Beschilderung, intelligente Konferenztische und Spieltische in Betracht gezogen werden.

Die Anzahl der Touchpoints allein entscheidet jedoch nicht über die Qualität des Nutzererlebnisses. Wenn Hersteller verstehen, wie Touch-Genauigkeit, Displayabmessungen, Installationsqualität und Softwareverhalten zusammenwirken, können sie die richtige Touch-Lösung auswählen und integrieren.

Was bedeutet 12-Punkt-PCAP-Touch in der Praxis?

Die projiziert-kapazitive Touch-Technologie erkennt Veränderungen im elektrischen Feld, wenn sich ein Finger der Sensoroberfläche nähert oder diese berührt. Der Controller verarbeitet diese Signale, um Berührungspositionen zu identifizieren und sie an das Hostsystem zu melden.

Eine 12-Punkt-PCAP-Touchfolie kann bis zu 12 gleichzeitige Touchpunkte unterstützen, abhängig von den Fähigkeiten des Gesamtsystems. Dies ist nützlich, wenn für eine Anwendung mehrere Finger gleichzeitig mit dem Bildschirm interagieren müssen.

Beispielsweise kann ein Benutzer mit zwei Fingern in eine Karte hineinzoomen, ein Bild drehen oder ein Objekt auf einem interaktiven Tisch manipulieren. Eine kollaborative Anwendung kann es auch mehreren Benutzern ermöglichen, mit verschiedenen Bereichen einer Anzeige zu interagieren. In diesen Situationen bietet die Multitouch-Fähigkeit der Software mehr Eingabeinformationen, mit denen sie arbeiten kann.

Allerdings garantiert die Unterstützung von 12 Berührungspunkten nicht automatisch, dass jede Geste korrekt ausgeführt wird. Betriebssystem, Anwendungssoftware, Controller-Konfiguration und mechanische Installation beeinflussen alle das Endergebnis. Entwickler sollten die beabsichtigten Gesten auf dem gesamten Gerät testen, anstatt sich nur auf die maximale Berührungspunktspezifikation des Sensors zu verlassen.

Passen Sie die Touch-Genauigkeit an die beabsichtigte Anwendung an

Verschiedene interaktive Geräte stellen unterschiedliche Anforderungen an die Berührungserkennung. Vor der Auswahl einer Touchfolie sollten Gerätedesigner ermitteln, wie Benutzer mit der Schnittstelle interagieren und welche Eingabearten am wichtigsten sind.

Bei Informationskiosken ist die präzise Ein-Finger-Auswahl oft die Hauptanforderung. Benutzer müssen ohne wiederholte Versuche auf Menüelemente tippen, Dienste auswählen und zwischen den Schnittstellenbildschirmen wechseln. Der Schwerpunkt der Tests sollte auf der Tastenreaktion, der Berührungsregistrierung in der Nähe der Bildschirmränder und der konsistenten Bedienung im gesamten aktiven Bereich liegen.

Verkaufsautomaten haben ein anderes Interaktionsmuster. Benutzer können Produkte auswählen, Mengen anpassen oder durch Zahlungsoptionen navigieren. Die Touch-Oberfläche soll bewusste Entscheidungen zuverlässig registrieren und auch nach routinemäßiger Reinigung benutzbar bleiben.

Interaktive Tische und Spieltische erfordern möglicherweise umfangreichere Multi-Touch-Tests. Das Ziehen von Objekten, das Drehen von Grafiken und das Zoomen mit zwei Fingern sollten sich auf der gesamten Oberfläche gleichmäßig anfühlen. Wenn mehrere Benutzer gleichzeitig interagieren, sollten die Tests auch getrennte Berührungsorte und überlappende Bewegungen umfassen.

Für diese Anwendungen bietet Interactive Touch Foil mit 12-Punkt-PCAP-Fähigkeit eine Grundlage für Multi-Touch-Eingabe. Die endgültige Auswahl sollte dennoch die tatsächliche Software, die erwartete Anzahl gleichzeitiger Benutzer und das physische Layout des Displays widerspiegeln.

Displaygröße und aktiver Touch-Bereich müssen zusammenarbeiten

Die XTM-Serie deckt Größen von 10,1 bis 32 Zoll ab und bietet Optionen für die Seitenverhältnisse 16:9, 4:3 und 16:10. Dieses Sortiment ermöglicht es Geräteherstellern, die Touch-Schicht neben ihren Display- und Gehäusedesigns zu berücksichtigen.

Die Auswahl der richtigen Diagonalgröße ist nur der erste Schritt. Die aktive Fläche der Touchfolie muss der nutzbaren Anzeigefläche entsprechen und der Sensor muss korrekt hinter der vorgesehenen Touchfläche positioniert sein.

Beispielsweise kann ein 21,5-Zoll-Display, das in einem Selbstbedienungskiosk installiert ist, über einen Rahmen, einen Montagerahmen oder ein Schutzglas verfügen, das die Abmessungen des sichtbaren Bereichs verändert. Wenn Sensor und Display falsch ausgerichtet sind, entspricht die gemeldete Berührungsposition möglicherweise nicht der vom Benutzer ausgewählten Position.

Bestätigen Sie vor der Bestellung die Diagonalgröße, das Seitenverhältnis, die aktive Fläche, die Montageabmessungen und die vorgesehene Position des Sensors des Displays. Wenn eine kundenspezifische Größe erforderlich ist, besprechen Sie die mechanische Zeichnung und die Installationsvereinbarung mit dem Lieferanten, bevor Sie das Gehäuse fertigstellen.

Es lohnt sich auch, die Touch-Reaktion an den Ecken und entlang der Kanten zu testen. An diesen Stellen können Ausrichtungs- oder Integrationsprobleme aufgedeckt werden, die bei grundlegenden Tests auf dem mittleren Bildschirm möglicherweise nicht auftreten.

Transparente Touchfolie für Glas, Acryl und Polycarbonat

Ein großer Vorteil der Touchfolie besteht darin, dass sie interaktive Funktionen hinzufügen kann, ohne dass ein herkömmliches gerahmtes Touchpanel erforderlich ist. Die XTM-Serie verwendet eine ultradünne, 0,2 mm transparente PET-Folie und ist für die Anwendung auf Glas, Acryl und Polycarbonat konzipiert.

Die angegebene Lichtdurchlässigkeit beträgt mindestens 93 %, sodass Transparenz ein wichtiger Aspekt für Schaufenster und Digital Signage ist, bei denen der darunter liegende Inhalt sichtbar bleiben muss. Die tatsächliche optische Leistung hängt auch vom Display, dem Substrat, den Klebstoffen, der Oberflächenbehandlung und der Installationsqualität ab.

Jeder Untergrund erfordert eine entsprechende Vorbereitung. Die Montagefläche sollte vor dem Anbringen der Folie sauber, trocken und eben sein. Staub, eingeschlossene Luft, Falten oder ungleichmäßige Haftung können das fertige Erscheinungsbild beeinträchtigen und die Fehlerbehebung erschweren.

Zu den benutzerdefinierten Optionen gehören Anti-Glare- (AG), Anti-Fingerprint- (AF) und Antireflexions- (AR) Behandlungen sowie Größen-, Logo- und Klebedienste. Diese Optionen sollten entsprechend der Betrachtungsumgebung und den Wartungsanforderungen bewertet werden und nicht automatisch für jedes Projekt ausgewählt werden.

Bestätigen Sie bei gekrümmten Anwendungen die vorgesehene Geometrie und die Montagebedingungen mit dem Lieferanten. Obwohl die XTM-Serie flache und gebogene Anwendungen unterstützt, sollte vor der Produktion die Kompatibilität für die spezifische Krümmung und das Baugruppendesign überprüft werden.

Die Installationsqualität hat einen direkten Einfluss auf die Touch-Leistung

Selbst ein geeigneter Sensor kann bei falscher Installation eine inkonsistente Leistung erbringen. Ein kontrollierter Installationsprozess trägt dazu bei, vermeidbare Probleme zu reduzieren, bevor das Gerät in Produktion geht.

Reinigen und trocknen Sie zunächst die Rückseite des Glases oder eines anderen kompatiblen Untergrunds. Entfernen Sie die Schutzschicht von der Folie und identifizieren Sie die Sensorseite gemäß den Anweisungen des Lieferanten. Richten Sie den Sensor sorgfältig aus, bevor Sie ihn auf der Montagefläche anbringen.

Gehen Sie beim Kleben schrittweise vor und verwenden Sie einen geeigneten Schaber, um eingeschlossene Luft zu entfernen. Vermeiden Sie Falten, ungleichmäßigen Druck und unnötiges Ziehen am flexiblen Schaltkreis. Sobald die Folie befestigt ist, verbinden Sie ihre flexible Leiterplatte (FPC) über den dafür vorgesehenen Anschluss mit dem passenden Controller.

Anschließend kann der Controller über das mitgelieferte USB-Kabel mit dem Host-Gerät verbunden werden. Schließen Sie die erforderliche Systemeinrichtung und Kalibrierung ab, bevor Sie die Touch-Leistung bewerten.

Die Kalibrierung ist besonders wichtig, wenn überprüft werden soll, ob die gemeldeten Touch-Koordinaten mit der sichtbaren Schnittstelle übereinstimmen. Testen Sie mehrere Punkte auf dem Display, einschließlich der Ecken, Kanten und der Mitte. Wenn ein konsistenter Versatz auftritt, überprüfen Sie die Ausrichtung und Kalibrierung, bevor Sie davon ausgehen, dass der Sensor selbst defekt ist.

In Produktionsumgebungen hilft die Dokumentation dieser Schritte verschiedenen Technikern, denselben Prozess zu verfolgen, und erleichtert die Rückverfolgung von Installationsproblemen.

Überprüfen Sie die USB-Konnektivität und die Betriebssystemkompatibilität

Die Berührungsgenauigkeit hängt auch davon ab, wie der Controller mit dem Hostsystem kommuniziert. Die XTM-Serie verwendet eine USB 2.0-Full-Speed-Schnittstelle und ist auf Kompatibilität mit Windows, Android und Linux ausgelegt.

Bestätigen Sie bei OEM-Projekten, dass der ausgewählte Controller und das Hostgerät unter der vorgesehenen Betriebssystemversion zusammenarbeiten. Grundlegende Verbindungstests sollten überprüfen, ob das Gerät erkannt wird, Berührungskoordinaten korrekt gemeldet werden und die Anwendung auf die erforderlichen Gesten reagiert.

Der Lieferant beschreibt die Schnittstelle als treiberfrei, eine Kalibrierung ist noch erforderlich. Die tatsächlichen Setup-Anforderungen sollten anhand der ausgewählten Hardware- und Softwareumgebung überprüft werden, insbesondere für eingebettete Systeme oder angepasste Betriebssystem-Images.

Ein praktischer Abnahmetest sollte wiederholtes Tippen, kontinuierliches Ziehen, Zoomen und Drehen mit zwei Fingern sowie gleichzeitige Berührungseingabe umfassen. Führen Sie die Tests nach der Installation und erneut durch, nachdem die Baugruppe in ihr endgültiges Gehäuse eingebaut wurde. Dies hilft, Probleme zu identifizieren, die durch die gesamte Gerätestruktur und nicht nur durch die Touchfolie allein verursacht werden.

Bewerten Sie die Haltbarkeit von gewerblichen und öffentlich zugänglichen Geräten

Touch-Geräte in öffentlichen Umgebungen sind häufiger mit Interaktionen konfrontiert. Sie können außerdem Fingerabdrücken, routinemäßiger Reinigung, versehentlichen Stößen und Feuchtigkeit ausgesetzt sein.

Die XTM-Serie spezifiziert wasserdichten IP67-Schutz und Widerstandsfähigkeit gegen Vandalismus und Verschmutzung. Diese Funktionen sind bei der Bewertung von Touch-Lösungen für öffentlich zugängliche Geräte relevant. Projektteams sollten jedoch die geltenden Testbedingungen und den Schutzumfang bestätigen, bevor sie sich in einem fertigen Produkt darauf verlassen.

Insbesondere ist nicht davon auszugehen, dass der angegebene Schutzgrad der Touchfolie automatisch für das gesamte Gerät gilt. Das Gehäuse, die Nähte, die Kabelausgänge, die Steuerung, die Anschlüsse und die Installationsmethode können die Beständigkeit des zusammengebauten Systems gegenüber Wasser und Verunreinigungen beeinträchtigen.

Berücksichtigen Sie bei Verkaufsautomaten und Informationskiosken die tatsächlichen Reinigungsmittel, die Häufigkeit der Verwendung, den Kontakt mit Flüssigkeiten und die erwarteten Betriebsbedingungen. Mithilfe eines unter repräsentativen Bedingungen getesteten Prototyps kann überprüft werden, ob die ausgewählte Konstruktion den Anforderungen der Anwendung entspricht.

Arbeiten Sie mit einem Lieferanten zusammen, der die Produktintegration unterstützt

Die Auswahl der Touchfolie ist oft Teil eines größeren Geräteentwicklungsprojekts. Die Fähigkeit des Lieferanten, Anpassungen, Controller-Integration, Fertigungskonsistenz und technische Kommunikation zu unterstützen, kann daher genauso wichtig sein wie die Sensorspezifikation.

Shenzhen GreenTouch Technology Co., Ltd. ist ein professioneller Hersteller von Touch-Produkten, der kapazitive und resistive Touchscreens, Infrarot-Touch-Rahmen, Nano-Touch-Folie, Touch-Monitore und integrierte Touch-Systeme anbietet. Zu den Fertigungskapazitäten gehören eine staubfreie Laminierwerkstatt der Klasse 1000, mehrere Klebetechniken und eine Standardproduktionswerkstatt mit einer Fläche von 5.000 Quadratmetern.

Das Unternehmen meldet außerdem mehr als 20 technische Ingenieure, über 50 neue Produkte pro Jahr und mehr als 10 jährliche Patente. Zu seinen Qualitäts- und Produktreferenzen gehören die Managementsystemzertifizierungen ISO 9001 und ISO 14001 sowie Produktzertifizierungen wie CE, FCC, CB und RoHS.

Für ein Projekt der XTM-Serie sollten Käufer die gewünschte Displaygröße, das Substratmaterial, das Seitenverhältnis, die erwarteten Touch-Gesten, das Host-Betriebssystem und Installationszeichnungen (sofern verfügbar) angeben. Anhand dieser Angaben lässt sich feststellen, ob eine Standardgröße angemessen ist oder ob eine Anpassung und zusätzliche Validierung erforderlich sind.

Eine praktische Checkliste vor der Fertigstellung Ihrer Touch-Folie

Bevor Sie eine Touch-Folie für die Produktion freigeben, prüfen Sie die folgenden Punkte:

• Touch-Anforderungen: Bestätigen Sie, ob die Anwendung eine Ein-Finger-Eingabe, Multi-Touch-Gesten oder die gleichzeitige Interaktion mehrerer Benutzer erfordert.

• Display-Kompatibilität: Überprüfen Sie die Diagonale, das Seitenverhältnis, den aktiven Bereich und die Sensorausrichtung.

• Untergrund und Installation: Bestätigen Sie die Materialkompatibilität, die Oberflächenvorbereitung, die Montagegeometrie und alle Anforderungen an gekrümmte Oberflächen.

• Controller und Software: Testen Sie die USB-Konnektivität, die Betriebssystemerkennung, die Kalibrierung und das Anwendungsverhalten.

• Optische Leistung: Bewerten Sie Transparenz, Reflexionen, Blendung und die Eignung optionaler Oberflächenbehandlungen.

• Umgebungsbedingungen: Überprüfen Sie die Reinigungsmethoden, die Feuchtigkeitseinwirkung, den mechanischen Schutz und die Anforderungen an das gesamte Gehäuse.

• Produktionsvalidierung: Testen Sie die fertige Baugruppe unter realistischen Betriebsbedingungen, bevor Sie die Serienproduktion genehmigen.

Eine strukturierte Bewertung hilft Herstellern, zwischen Sensorspezifikationen und der Leistung des fertigen interaktiven Geräts zu unterscheiden.

Abschluss

Die Wahl einer 12-Punkt-PCAP-Touchfolie erfordert mehr als das Zählen gleichzeitiger Berührungseingaben. Die richtige Lösung muss zu den beabsichtigten Gesten, der Anzeigegeometrie, dem Substrat, dem Controller, der Software und der Betriebsumgebung passen. Installations- und Systemtests sind gleichermaßen wichtig, um konsistente Ergebnisse zu erzielen.

Die Interactive Touch Folie 10,1 bis 32 Zoll (XTM-Serie) bietet eine Kombination aus 12-Punkt-PCAP-Touch, einer 0,2 mm transparenten PET-Folie, mehreren Displaygrößen und Anpassungsoptionen für flache oder gebogene Anwendungen. Durch die frühzeitige Definition von Anforderungen und die Validierung der gesamten Baugruppe können OEMs und Systemintegratoren fundiertere Entscheidungen für Kioske, Verkaufsautomaten, Digital Signage, interaktive Tische und andere berührungsempfindliche Geräte treffen.

Für Projekte, die eine individuelle Touch-Schnittstelle erfordern, bietet ShenZhen GreenTouch Technology Co.,Ltd. können bezüglich verfügbarer Größen, Substratkompatibilität, Controller-Konfiguration und Installationsanforderungen konsultiert werden.
