GreenTouchs Ansatz als Anbieter maßgeschneiderter industrieller Touch-Monitor-Lösungen: EMV, IP65, IK08-Frontschutz und Montage

Der Einsatz interaktiver visueller Displays in anspruchsvollen Industrieanlagen erfordert Hardware, die so konstruiert ist, dass sie starken Umweltbelastungen standhält. Die Beschaffung durch einen Anbieter kundenspezifischer industrieller Touch-Monitor-Lösungen  stellt sicher, dass Frontschutz, elektromagnetische Verträglichkeit (EMV), Schlagfestigkeit und strukturelle Montage in ein zuverlässiges visuelles Terminal integriert sind. In industriellen Umgebungen kommen luftgetragene Partikel, flüssige Abwaschungen, mechanische Vibrationen und elektrischer Lärm zusammen. In solchen Umgebungen installierte kommerzielle Standarddisplays leiden schnell unter Wassereintritt, zerbrochenem Deckglas und Kommunikationsausfällen.

Definieren Sie, was der Frontschutz aushalten muss

Die Angaben zur Haltbarkeit der Frontplatte müssen den spezifischen Betriebsgefahren am Installationsort entsprechen. In Lebensmittelverarbeitungsbetrieben, automatischen Autowaschanlagen und Chemieanlagen werden Touch-Monitore routinemäßig mit Hochdruck gereinigt und ätzenden Reinigungsmitteln ausgesetzt. In Außenkiosken und automatisierten Transitterminals sind Monitore mit windigem Regen, Staub, direkter Sonneneinstrahlung und starken Temperaturschwankungen konfrontiert.

Durch die Spezifikation von chemisch verstärktem Frontabdeckungsglas mit IK08-Schlagfestigkeit wird sichergestellt, dass der Monitor mechanischen Stößen durch fallengelassene Werkzeuge, schwere Geräte oder Vandalismus standhält. Chemisches Vorspannen erhöht die Oberflächenkompression (CS ≥ 450 MPa) und die Schichttiefe (DOL ≥ 30 µm), wodurch das Frontglas einem 5-Joule-Schlagtest standhält, was einer 1,7 kg schweren Stahlmasse entspricht, die aus 300 mm Höhe fällt. Für Außenanwendungen und Anwendungen mit starken Vibrationen kann die Dicke des Frontglases auf 3 mm, 4 mm oder dickere Konfigurationen angepasst werden.

Die chemische Ätzung mit Blendschutz (AG) streut Reflexionen von oben und grelles Sonnenlicht mit Glanzgraden von 60 bis 90 GU, während Antireflexbeschichtungen (AR) die Oberflächenreflexion auf unter 1,5 % reduzieren, um die Lichtdurchlässigkeit und den Kontrast zu maximieren. Oleophobe Anti-Fingerabdruck-Behandlungen (AF) halten anfängliche Wasserkontaktwinkel über 110° aufrecht, verhindern die Ansammlung von Öl und Fett und vereinfachen die tägliche Reinigung durch Abwischen.

Bewahren Sie die Dichtung durch das Montagedesign

Um eine dauerhafte IP65-Frontdichtung zu erreichen, ist eine sorgfältige mechanische Montageintegration erforderlich. Die Dichtung zwischen der Monitorblende und dem Ausschnitt des Host-Geräts muss eine gleichmäßige Kompression aufrechterhalten, ohne das interne LCD-Panel zu verformen. Hochwertige geschlossenzellige Silikon- oder EPDM-Umfangsdichtungen mit einer Shore-A-Härte von 40 bis 60 bieten eine konstante Dichtungsleistung bei Betriebstemperaturen von -20 °C bis 70 °C.

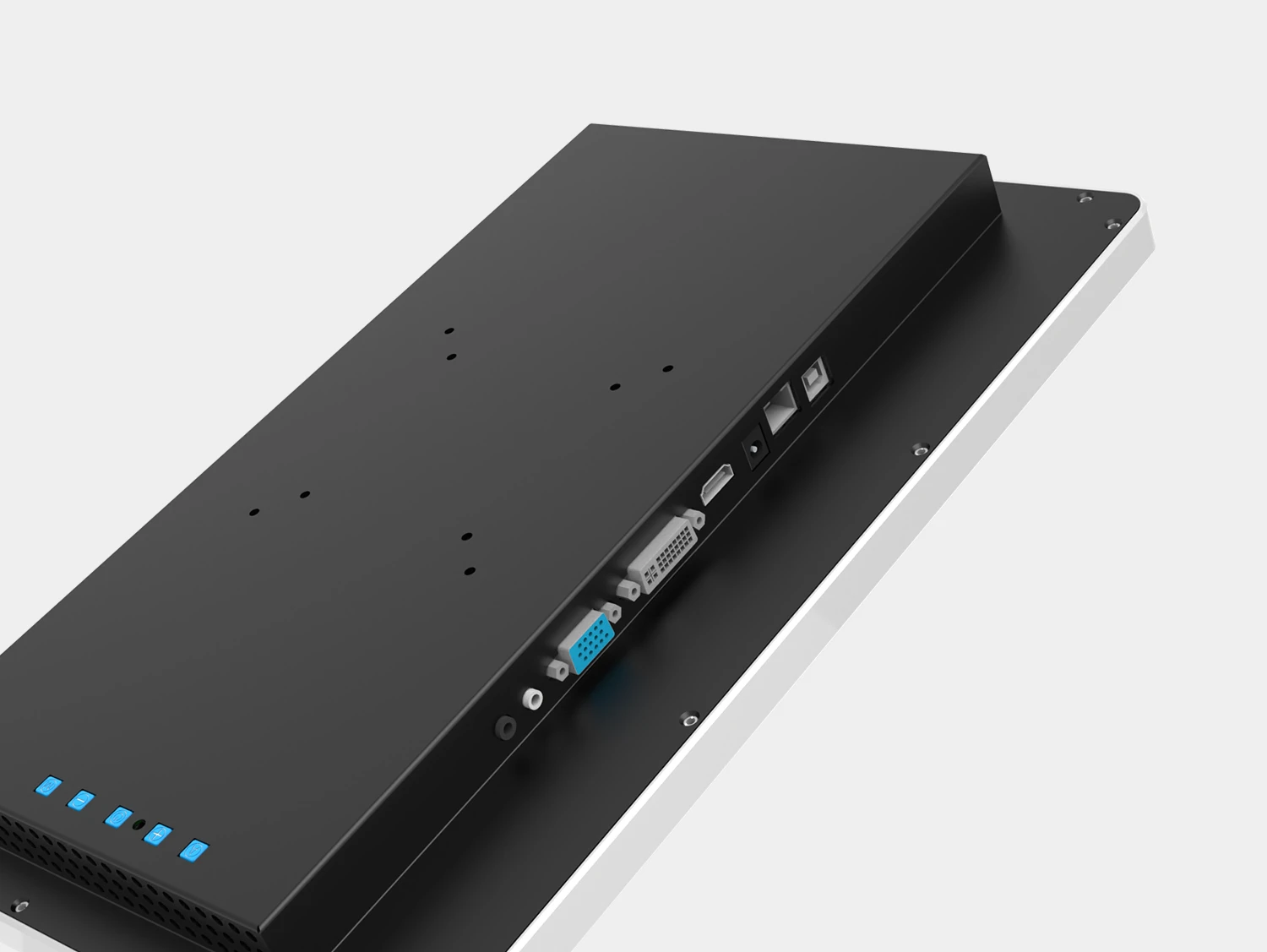

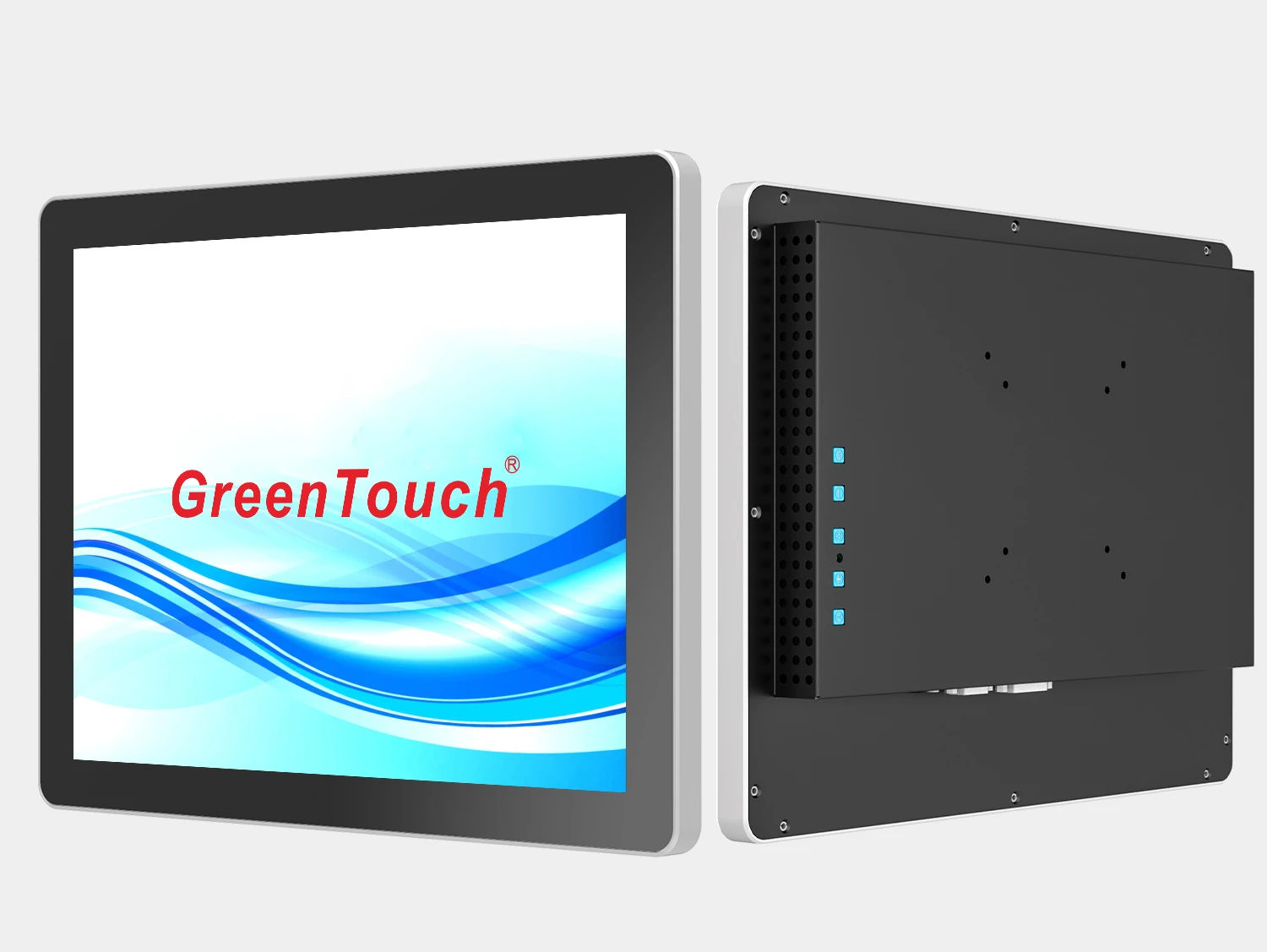

Zu den Montagekonfigurationen für industrielle Touch-Monitore von GreenTouch  gehören Designs mit offenem Rahmen und seitlichen Montagehalterungen für die bündige Kiosk-Integration, rückseitige VESA-Muster (75 x 75 mm mit M4-Gewindeeinsätzen und 100 x 100 mm mit M4-Einsätzen) für Gelenkschwenkarme sowie Panelmontage-Architekturen mit hinteren Klemmhalterungen, die die vordere Dichtung mit einem gleichmäßigen Befestigungsdrehmoment von 0,8 bis 1,2 Nm gegen den Gehäuseausschnitt drücken.

Kontrollieren Sie EMV durch Erdung und Kabelarchitektur

Industrielle Fertigungsanlagen enthalten erhebliche Quellen elektromagnetischer Störungen, darunter leistungsstarke Motorantriebe mit variabler Frequenz, schwere Schütze und Hochspannungs-Stromrichter. Bei ungeschirmter Monitorelektronik kann es in diesen Umgebungen zu Touch-Koordinaten-Jitter, Video-Tearing und Signalkommunikationsausfällen kommen.

Interne metallische Gehäuseabschirmung und Faraday-Isolierung

Industriemonitore verwenden Chassis aus schwerem verzinktem Stahl (SECC) und Strukturaluminium, die als Faradaysche Käfige fungieren und die empfindliche interne Steuerungselektronik von externen elektromagnetischen Feldern und abgestrahltem Hochfrequenzrauschen isolieren. Diese Metallgehäuse entsprechen den Emissionsnormen EN 55032 und ESD-Immunitätsstandards EN 61000-4-2.

Sternförmige Erdung und abgeschirmte Verkabelungsarchitektur

Erdschleifen zwischen dem Displaygehäuse und dem Host-Industriecomputer führen zu Gleichtaktstörungen, die Video- und Berührungssignale stören. Durch die Implementierung einer dedizierten sternförmigen Erdungsarchitektur wird sichergestellt, dass Displaygehäuse, Touch-Controller und Host-Computer ein identisches Erdpotential mit niedriger Impedanz haben. Durch die Verwendung doppelt abgeschirmter Video- und USB-Kabel mit integrierten Ferrit-Entstörern bleibt die Signalintegrität zusätzlich erhalten.

Verhindern Sie, dass Schutzfunktionen thermische Probleme verursachen

Versiegelte Gehäuse, die für einen hohen IP-Schutz ausgelegt sind, stellen erhebliche Herausforderungen beim Wärmemanagement dar. Der Verzicht auf Kühlöffnungen verhindert das Eindringen von Feuchtigkeit und Staub, begrenzt aber die von der LCD-Hintergrundbeleuchtung und dem Stromwandler erzeugte interne Wärme im Gehäuse.

Rückseitige Kühlrippen mit einem Lamellenabstand von 15 bis 25 mm übertragen die interne Wärme durch natürliche Konvektion nach außen in die Umgebungsluft des Gehäuses, wodurch der Wärmewiderstand unter 1,2 °C/W gehalten wird und fehleranfällige Kühlventilatoren überflüssig werden. Konduktionskühlungsarchitekturen koppeln wärmeerzeugende Zeitsteuerungen und Leistungskomponenten thermisch direkt an das hintere Aluminiumgehäuse mithilfe hochleitfähiger Silikon-Gap-Pads mit einer Wärmeleitfähigkeit von 2,0 bis 3,5 W/mK und unterstützen so MTBF-Lebenszyklen von über 50.000 Stunden Dauerbetrieb.

Validieren Sie die fertige Baugruppe, nicht nur den Monitor

Eine umfassende Qualitätsqualifizierung erfordert die Prüfung der gesamten interaktiven Baugruppe. Die Untersuchung des Touch-Monitors im tatsächlichen Produktionsgehäuse bestätigt, dass Metallrahmen keine parasitäre Kapazität verursachen, dass die Umfangsdichtungen gleichmäßig komprimiert werden und dass die interne Verkabelung unter Betriebsbedingungen nicht unter Vibrationsermüdung leidet.

Definieren Sie Abnahmekriterien vor der Produktion

Die Festlegung klarer technischer Abnahmekriterien verhindert kostspielige Streitigkeiten während der Pilotproduktion. In der technischen Dokumentation müssen zulässige Pixelfehler, optische Durchlässigkeit, Berührungskoordinatengenauigkeit, Komprimierung der Frontdichtung und Standards zur Einhaltung gesetzlicher Vorschriften angegeben werden, bevor mit der Herstellung der Werkzeuge begonnen wird.

FAQ zu EMV-, IP65- und IK08-Touchmonitoren

Automatisierungsingenieure und Systemdesigner bewerten diese Haltbarkeitsfragen regelmäßig bei der Monitorauswahl.

Schützt die Schutzart IP65 an der Vorderseite das hintere Monitorgehäuse?

Nein. Die Schutzart IP65 gilt speziell für den vorderen Displayrahmen und die Glasoberfläche bei ordnungsgemäßer Montage an einem versiegelten Schalttafelausschnitt. Das hintere Gehäuse verfügt normalerweise über die Schutzart IP20 und muss in einem geschützten Gehäuse oder Schrank untergebracht werden.

Wie schützt eine IK08-Auswirkungsbewertung Industriebetriebe?

Die Einstufung IK08 bescheinigt, dass das vordere Abdeckglas einem Aufprall von 5 Joule standhält, was dem Fall einer 1,7 kg schweren Stahlmasse aus einer Höhe von 300 mm entspricht. Diese mechanische Widerstandsfähigkeit schützt das Display vor versehentlichen Werkzeugstößen und Vandalismus.

Welche Leistungsschutzfunktionen sind Standard für industrielle Gleichstrommonitore?

Industriemonitore verfügen über einen Weitspannungs-DC-Eingangsschaltkreis (typischerweise 9 V bis 36 V DC) mit Überspannungs-, Überstrom-, Verpolungs- und Überspannungsschutz, der interne Komponenten vor werksseitigen elektrischen Transienten schützt.

Überprüfen Sie das installierte Schutzkonzept mit GreenTouch

Die Entwicklung einer industriellen Touch-Monitor-Lösung erfordert die Harmonisierung von Dichtigkeit, Schlagfestigkeit, Wärmeableitung und elektromagnetischer Verträglichkeit. Die Beschaffung von Hardware von einem erfahrenen Lösungsanbieter stellt sicher, dass mechanische Halterungen, Frontdichtungen und Controller-Firmware in anspruchsvollen Betriebsumgebungen zuverlässig funktionieren. Automatisierungsingenieure, Maschinenbauer und Systemintegratoren können ihre Gehäusezeichnungen und Umgebungsspezifikationen direkt unter https://www.greentouch.com.cn/  zur technischen Prüfung und Prototypenbewertung einreichen.
