Die Integration eines interaktiven Displays in Industriemaschinen, automatisierte medizinische Systeme oder kommerzielle Kioske erfordert eine mechanische und elektrische Ausrichtung. Durch die Beschaffung von Hardware von einem OEM-Touchmonitor-Lieferanten wird sichergestellt, dass physische Montagegeometrien, Signalführung, Wärmewege und Erdungsarchitekturen anspruchsvollen Betriebsumgebungen standhalten. Die Behandlung eines Industriemonitors als Standardperipheriegerät führt zu Montageverzögerungen, thermischer Drosselung und Kommunikationsausfällen. Entwickler müssen die Gehäusehülle, die Ausrichtungsmechanismen, die Kabelbiegeradien und die Stromaufbereitung frühzeitig bewerten.
Die Integrationsplanung beginnt mit der Festlegung physischer Grenzen der Hostkonsole. Die Innentiefe des Gehäuses, die Blechabstände, die Betrachtungswinkel und die Höhe der Bedienerinteraktion bestimmen den zulässigen Display-Formfaktor. Die Kartierung der physischen Hüllkurve trägt auch zur Ergonomie bei der Wartung bei und stellt sicher, dass die Techniker ausreichend Freiraum haben, um Befestigungsteile zu erreichen, Schnittstellenkabel anzuschließen und modulare Baugruppen auszutauschen, ohne die primäre Maschinenfassade zu demontieren.
Ein OEM-Touchmonitor-Lieferant stellt während der Layoutplanung 2D-Umrisszeichnungen und 3D-STEP-Modelle zur Verfügung. Die Platzierung von Netzteilen mit hoher Wärmeentwicklung direkt unter dem Displaygehäuse führt zu unnötiger thermischer Belastung. Durch die Reservierung bestimmter Konvektionszonen bleiben die Anzeigetemperaturen gleichmäßig und die Lebensdauer wird verlängert.

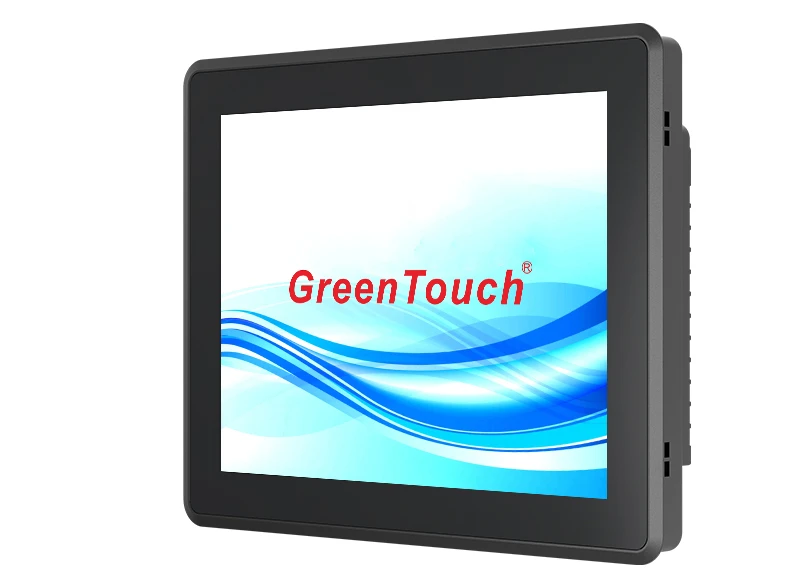

Die Architektur der Displaymontage bestimmt die strukturelle Steifigkeit, die Abdichtung der Frontplatte und die visuelle Integration und isoliert das aktive LCD-Panel vor Torsionsbelastungen des Gehäuses. Monitore mit offenem Rahmen verfügen über integrierte seitliche Montagehalterungen und strukturelle Metallflansche, die sicher hinter kundenspezifischen Maschinenausschnitten befestigt werden und eine bündige Frontaußenfläche schaffen, die Schmutzansammlungen an den Randeinfassungen verhindert.
Die bündige Montage dient der medizinischen Diagnostik, der Reinraumautomation und der Lebensmittelverarbeitungsausrüstung, wo glatte Oberflächen die Hygiene durch Abwischen unterstützen. Langlochmontagelöcher an den Flanschen mit offenem Rahmen ermöglichen dimensionale Mikroanpassungen während der Schrankmontage, wodurch geringfügige Blechabweichungen zwischen Produktionschargen ausgeglichen werden und eine konsistente Frontausrichtung gewährleistet wird.

Standardisierte hintere VESA MIS-D-Muster (75 x 75 mm und 100 x 100 mm) ermöglichen die mechanische Installation auf Gelenkschwingarmen, internen Sockeln und modularen Untergestellen. Die hintere VESA-Montage isoliert das Anzeigemodul von der Biegung des Host-Gehäuses und schützt so die inneren Glasschichten vor mechanischer Torsionsverformung. Bei abgedichteten NEMA- oder IP65-Elektrogehäusen werden bei Panelmontage-Architekturen umlaufende Gewindebolzen oder hintere Klemmhalterungen verwendet, die die Frontblende des Monitors fest gegen den Ausschnitt drücken und eine Elastomerdichtung zusammendrücken, um eine wasserdichte Abdichtung gegen Partikel in der Luft und flüssige Spritzwasser zu bilden.

Die Steckerausrichtung und das interne Verkabelungsvolumen stellen wichtige Integrationsdetails dar. Gerade rückseitige Anschlüsse erfordern für starre Kabelschuhe einen erheblichen Freiraum hinter dem Gehäuse. Übermäßiges Biegen des Kabels belastet die internen Leiterplatten, was zu rissigen Lötstellen und Signalverlust im Laufe der Betriebslebenszyklen führt.
Die Auswahl von Monitoren mit nach unten gerichteten oder versenkten seitlichen E/A-Anschlüssen minimiert die erforderliche Gehäusetiefe und erleichtert die vertikale Kabelführung. Interne Kabelwege müssen die Mindeststandards für Biegeradien einhalten. Standardmäßige digitale Hochgeschwindigkeitsvideokabel erfordern einen dynamischen Biegeradius von mindestens dem Vier- bis Sechsfachen des Kabelaußendurchmessers, um die Hochfrequenzimpedanz und Signalintegrität zu wahren.
Eine weitere wesentliche Integrationsanforderung ist die Sicherung von Schnittstellenverbindungen gegen mechanische Vibrationen. Maschinen mit rotierenden Spindeln oder Hydraulikpumpen übertragen kontinuierliche Vibrationen durch das Chassis. Durch die Festlegung von Sicherungsschraubenflanschen an VGA- und DVI-Anschlüssen neben unverlierbaren Klinkenschrauben an USB-Anschlüssen wird ein versehentliches Trennen der Verbindung während des Werksbetriebs verhindert.
Konsolen von Industriemaschinen beherbergen elektromagnetische Störquellen, darunter Motorantriebe mit variabler Frequenz, Hochstrom-Schaltschütze und Hochspannungs-Stromrichter. Ungeschirmte Signalleitungen, die in der Nähe von Stromkabeln verlegt werden, leiden unter induktiver Kopplung. Digitale Hochgeschwindigkeitsvideoströme, Niederspannungs-Touch-Digitalisierersignale und Gleichstrom-Strombusse erfordern isolierte Leitungen, um Übersprechen und die Induktion transienter Störungen zu verhindern.
Die Touch-Digitalisierung basiert auf Niederspannungssignalen. Die parallele Verlegung von USB- oder RS-232-Touch-Leitungen zur Wechselstrom-Netzverkabelung führt zu elektrischem Gleichtaktrauschen, das zu Koordinatenjitter, Cursordrift und falschen Berührungen führt. Designer leiten die Touch-Telemetrie durch Metallrohre und verwenden dabei doppelt abgeschirmte Kabel und Ferrit-Entstörer, um hochfrequente Rauschspitzen zu dämpfen.
Digitale Videoübertragungsprotokolle wie HDMI und DisplayPort erfordern eine präzise differenzielle Impedanzanpassung. Erdschleifen zwischen dem Host-Controller und dem Display-Chassis führen zu Video-Tearing, horizontalen Linien und Synchronisationsabfällen. Durch die Implementierung einer dedizierten sternförmigen Erdungsarchitektur wird sichergestellt, dass das Displaygehäuse, der Touch-Controller und der Hostcomputer ein identisches Erdpotential mit niedriger Impedanz teilen, wodurch zirkulierende Erdströme vermieden werden.
Das Wärmemanagement wirkt sich direkt auf die Betriebszuverlässigkeit und die optische Lebensdauer industrieller Display-Hintergrundbeleuchtungen aus. Hohe Umgebungstemperaturen in der Fabrik in Kombination mit der von internen Stromrichtern erzeugten Wärme erhöhen die Temperaturen im Inneren des Schranks über die sicheren Komponentengrenzen hinaus und beschleunigen den Lichtabfall und die Farbverschiebung in Umgebungen mit mehr als 50 °C.
Konvektionsluftkanäle oder konduktionsgekühlte Aluminiumgehäuse leiten die Wärme von der Flüssigkristallschicht ab. Die Konstrukteure positionieren zu wartende Elemente wie Sicherungen des Hintergrundbeleuchtungswechselrichters und OSD-Tasten so, dass sie durch die hinteren Türen zugänglich sind.

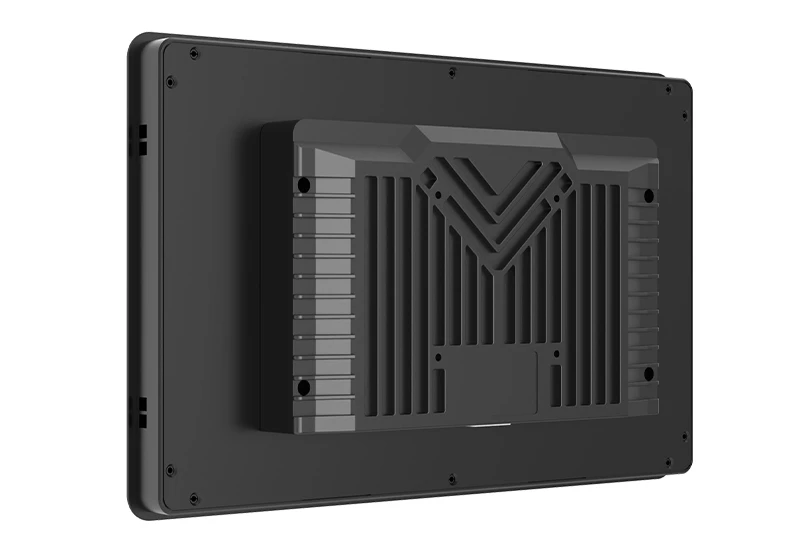

Hochleitfähige Silikon-Gap-Pads überbrücken die Timing-Controller-ICs und das hintere Aluminiumgehäuse und leiten die Wärme von den Halbleitern ab, um einen zuverlässigen Betrieb rund um die Uhr zu gewährleisten.
Die Geräteintegration endet mit der empirischen Validierung anhand repräsentativer Produktionsmuster. Entwicklungsteams bewerten vor der Freigabe der Serienfertigung die mechanische Passform, die elektrische Kompatibilität und das thermische Verhalten innerhalb des tatsächlichen Produktionschassis. GreenTouch fertigt Bewertungsmuster mit verifizierten Produktionswerkzeugen und stellt sicher, dass CAD-Modelle während der Probemontage direkt mit den tatsächlichen Blechausschnitten, Halterungsbiegeradien und Verbindungsabständen übereinstimmen.
Durch die Durchführung von Pilotbaugruppen wird bestätigt, dass die Kabelbäume sauber und ohne Belastung zusammenpassen und dass die Umfangsdichtungen gleichmäßig komprimiert werden, um die Abdichtung gegen eindringende Flüssigkeiten aufrechtzuerhalten. Durch eine Umweltbelastungsprüfung der zusammengebauten Ausrüstung, einschließlich thermischer Kammerzyklen, kontinuierlicher elektrischer Volllast-Burn-In und betrieblicher Vibrationstests, werden Resonanzanfälligkeiten oder thermische Hotspots identifiziert, bevor mit der Serienfertigung begonnen wird.
Ingenieurteams und Gerätebauer bewerten diese technischen Fragen regelmäßig während der Hardware-Integrationsplanung.
Open-Frame-Monitore verfügen über blanke Metallstrukturflansche, die bündig hinter kundenspezifischen Maschinenausschnitten montiert werden. Diese Architektur macht externe Kunststoffblenden überflüssig und ermöglicht es Gerätebauern, flache, staubdichte Frontfassaden zu erstellen, die zu ihrem Maschinendesign passen.
Lüfterlose Industriemonitore benötigen mindestens 30 bis 50 mm ungehinderten Konvektionsluftraum um die hinteren Wärmeableitungslamellen. In versiegelten Gehäusen können interne Metallhalterungen thermisch mit dem Host-Chassis gekoppelt werden, um die Wärme abzuleiten.
Industrielle Steuerungen bieten in der Regel entweder USB-HID- oder serielle RS-232-Kommunikation. Obwohl beide physischen Anschlüsse auf dem E/A-Panel des Monitors vorhanden sein können, arbeitet der Digitalisierer jeweils über ein aktives Protokoll, um Kollisionen bei Koordinatendaten zu verhindern.
Die Optimierung der Touch-Monitor-Integration erfordert eine frühzeitige Zusammenarbeit zwischen Gerätedesignern und Display-Engineering-Spezialisten. Die Harmonisierung von Montagegeometrien, Signalschnittstellen, Leistungsarchitekturen und Umweltschutz in der ersten Konzeptphase verhindert kostspielige Montageänderungen und beschleunigt die Markteinführung. Gerätehersteller, Systemintegratoren und Industrieautomatisierungsingenieure können ihre Projektspezifikationen und mechanischen Modelle direkt unter https://www.greentouch.com.cn/ zur technischen Bewertung teilen. Das Ingenieurteam bietet Produktionsplanung, Werksinspektionen und Anleitung zur mechanischen Integration komplexer Maschinen.
