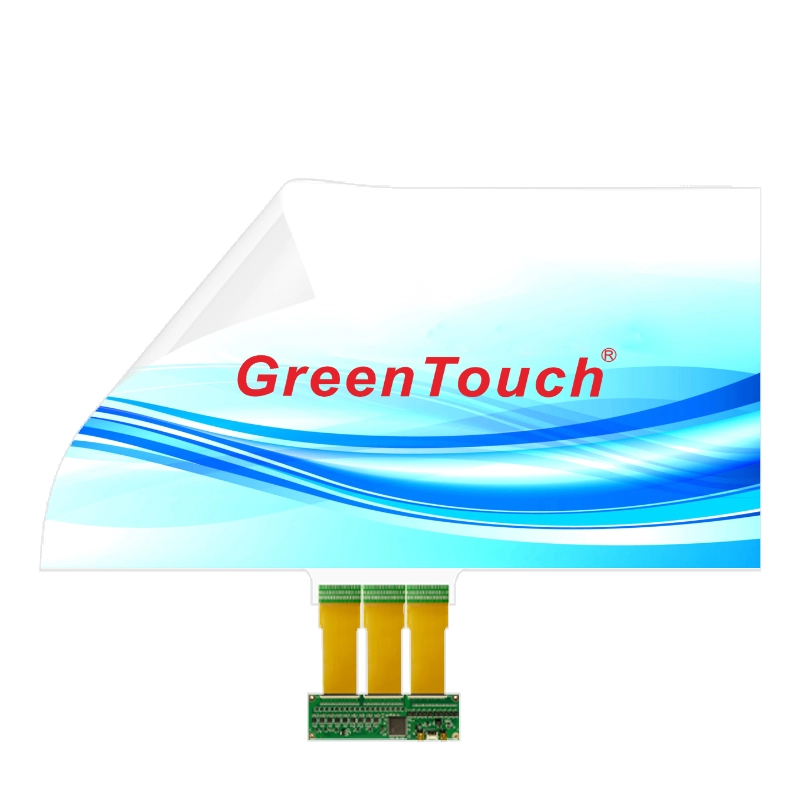

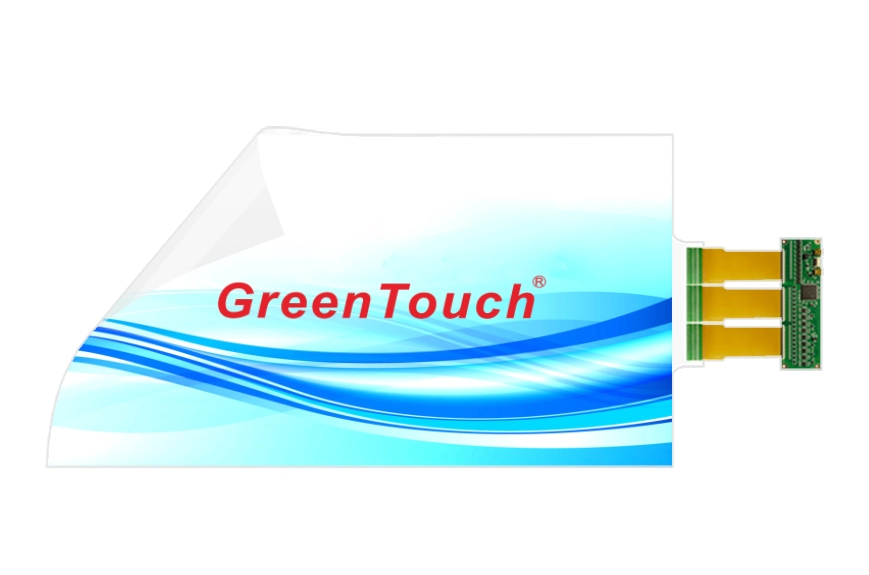

Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)

Touch-Typ: Interaktiver PCAP-Touchscreen mit 40 Punkten

Material: Ultradünne 0,2 mm transparente PET-Folie

Anwendbar auf: Glas, Acrylglas, Polycarbonat

Anpassbar: Größe, Logo, Verklebungsdienste, AG, AF, AR

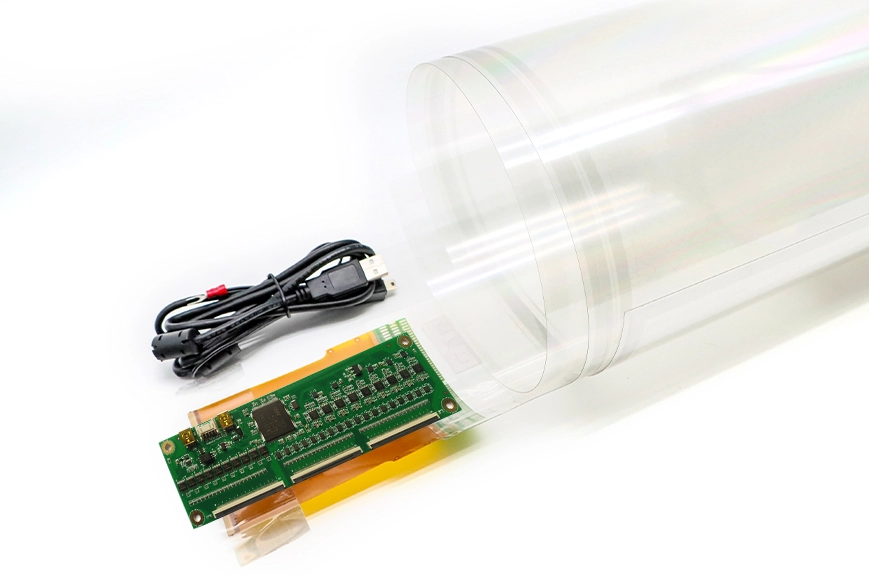

Packliste: Touchfolie*1, Controller*1, USB-Kabel*1

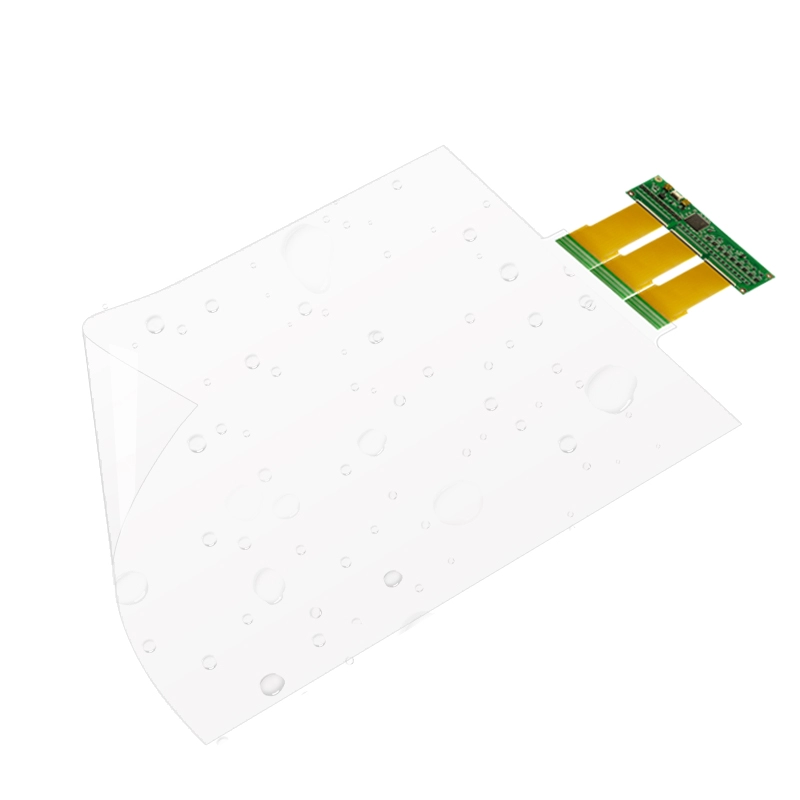

● Wasserdicht (IP67), vandalensicher und schmutzabweisend

● Kristallklare optische Leistung, langlebige und kratzfeste Oberfläche

● Lichtdurchlässigkeit ≥ 93 %, hohe Durchdringung, vollflächige Blendung

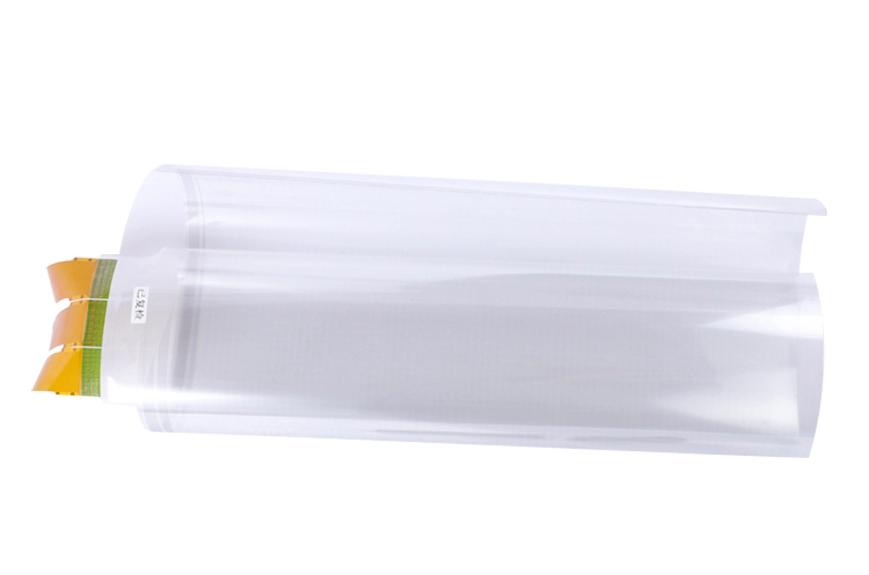

● Kann gerade oder gebogen sein, integriert, rahmenlos

● Präzise Positionierung und Berührung, starke Durchdringungsfähigkeit

Produktbeschreibung
  • Übersicht über apacitive Touch-Folien

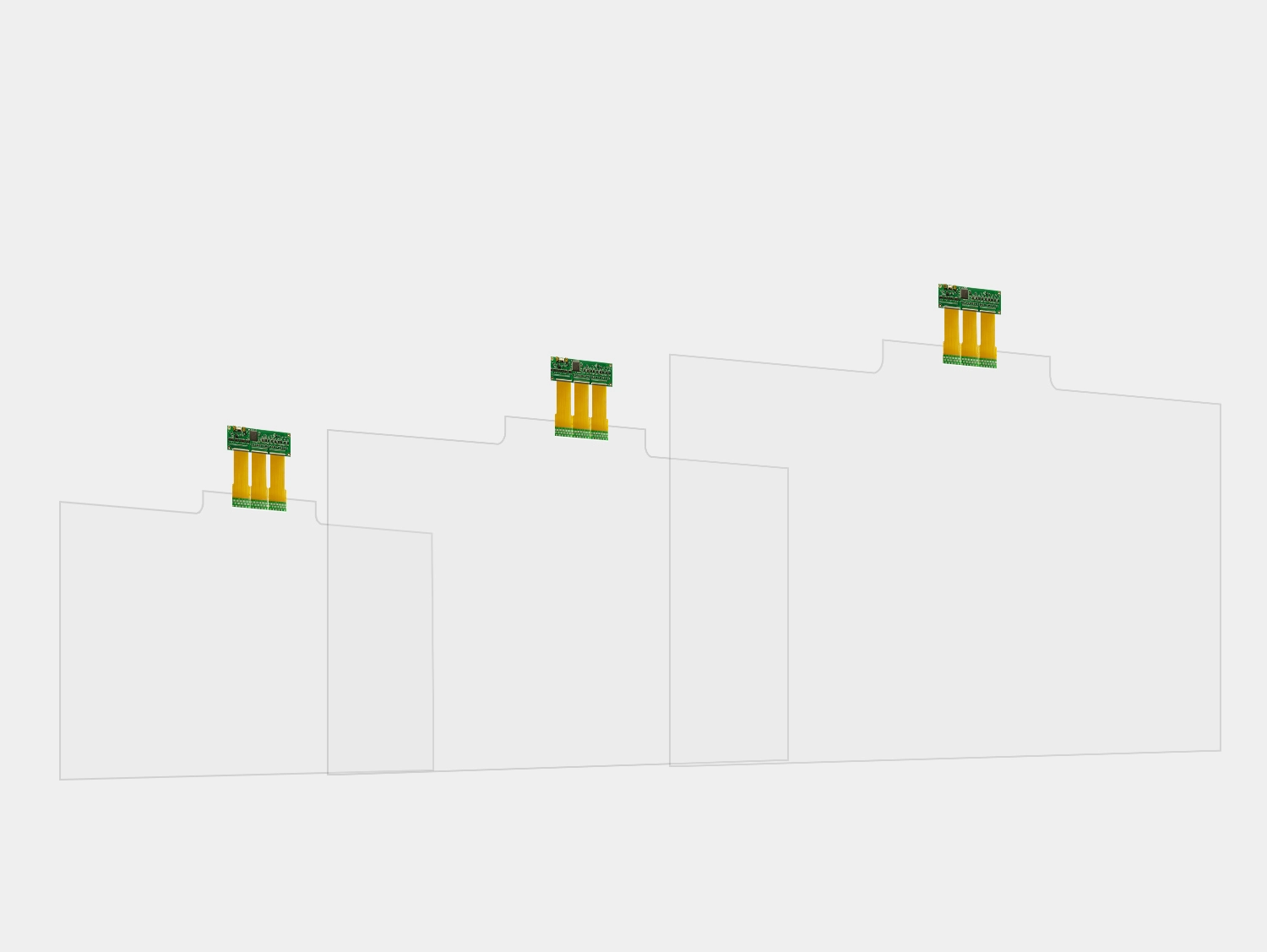

    Übersicht über apacitive Touch-Folien
    Die kapazitiven Touchfolien der XTB-Serie von GreenTouch (42–110 Zoll) sind die ideale Lösung für interaktive Anwendungen in extrem großen Formaten, Sonderformen und anspruchsvollen Umgebungen. Sie verwandeln große Oberflächen in intelligente und interaktive Displays. Ihr Hauptvorteil liegt in der Möglichkeit, flache Oberflächen in hochflexible, interaktive Touch-Oberflächen zu verwandeln. Diese Serie eignet sich besonders für kommerzielle Displays, öffentliche Räume und professionelle Anwendungen und ermöglicht immersive Erlebnisse und die Interaktion mehrerer Nutzer.
  • Funktion und Aufbau

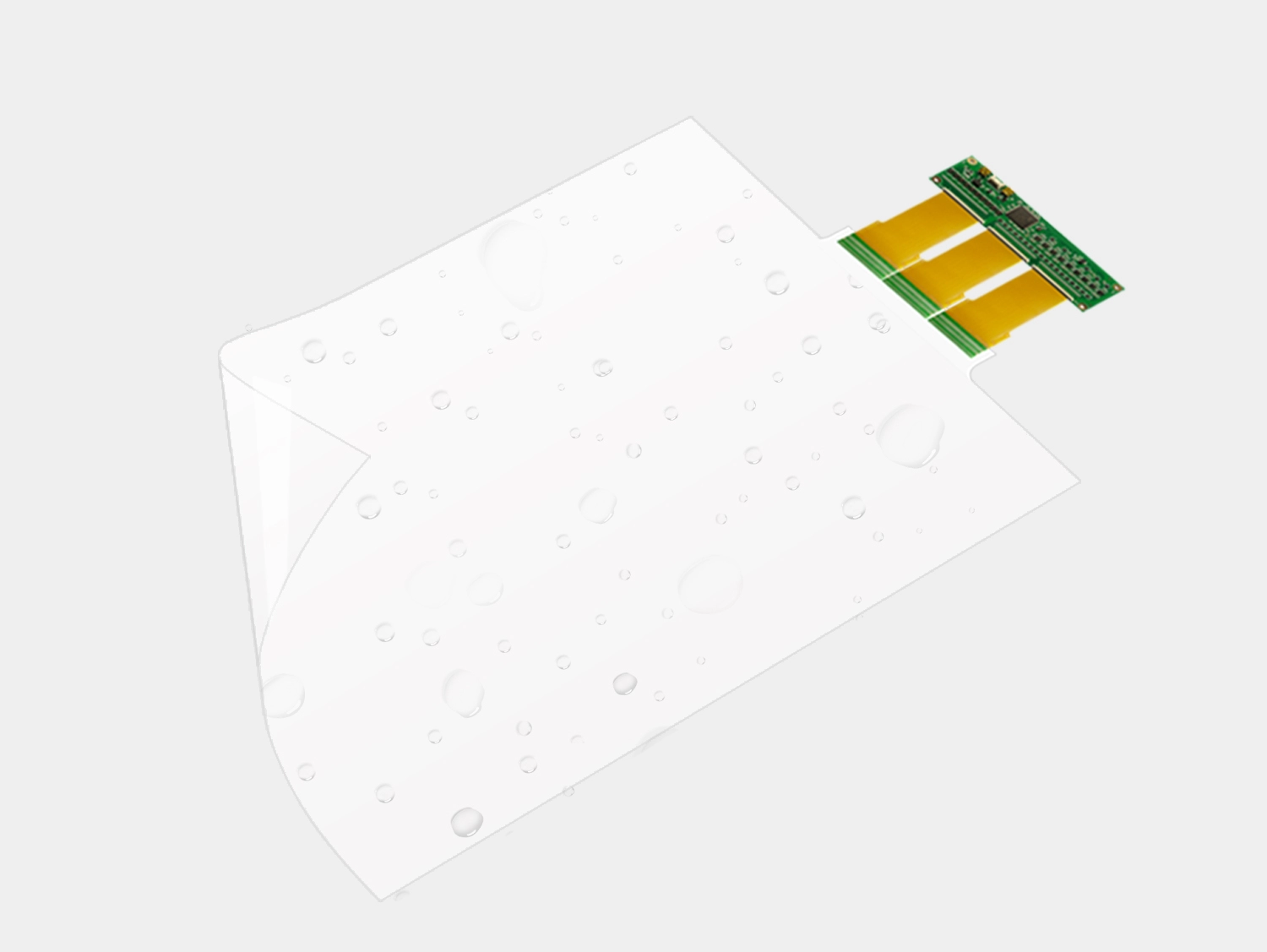

    Funktion und Aufbau
    Unsere kapazitive Touchfolie besteht aus zwei transparenten Dünnschichten mit einer Gittermatrix aus Metalldrähten, die entlang der X- und Y-Achse verlaufen. Sie ist sowohl flach als auch gebogen vollständig transparent, wasserfest, schmutzabweisend und unempfindlich gegenüber Lichteinfall. Es verfügt außerdem über ein rahmenloses Design für die Touch-Steuerung. FPC zeichnet sich durch hohe Flexibilität und Stabilität aus und verwendet hochstabile ICs und Steuerplatinen. Der Anschluss der PCAP-Touchfolie ist einfach: Sie wird über eine USB-2.0-Full-Speed-Schnittstelle mit einem Stecker aus Aluminiumlegierung angeschlossen. Treiber werden nicht benötigt, lediglich eine Kalibrierung ist erforderlich. Die USB-Erkennungszeit ist dreimal so schnell wie bei einem herkömmlichen USB-Stecker, und die Übertragungsgeschwindigkeit erreicht 480 Mbit/s. Die GreenTouch-Touchfolie ist hervorragend mit Windows, Android und Linux kompatibel. (Seitenverhältnis 16:9)
    Größen: 42", 43", 48", 49", 50", 55", 60", 65", 70", 75", 84", 86", 98", 100", 110", 153".
    Individuelle Anpassung
    von Größe, Logo und Verklebung möglich. AG, AF, AR
  • Anschlüsse und Systeme
    Anschlüsse und Systeme

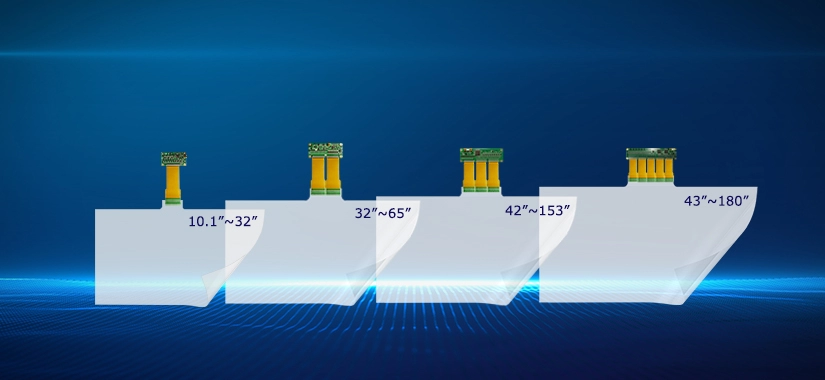

  • Verschiedene Größen verfügbar

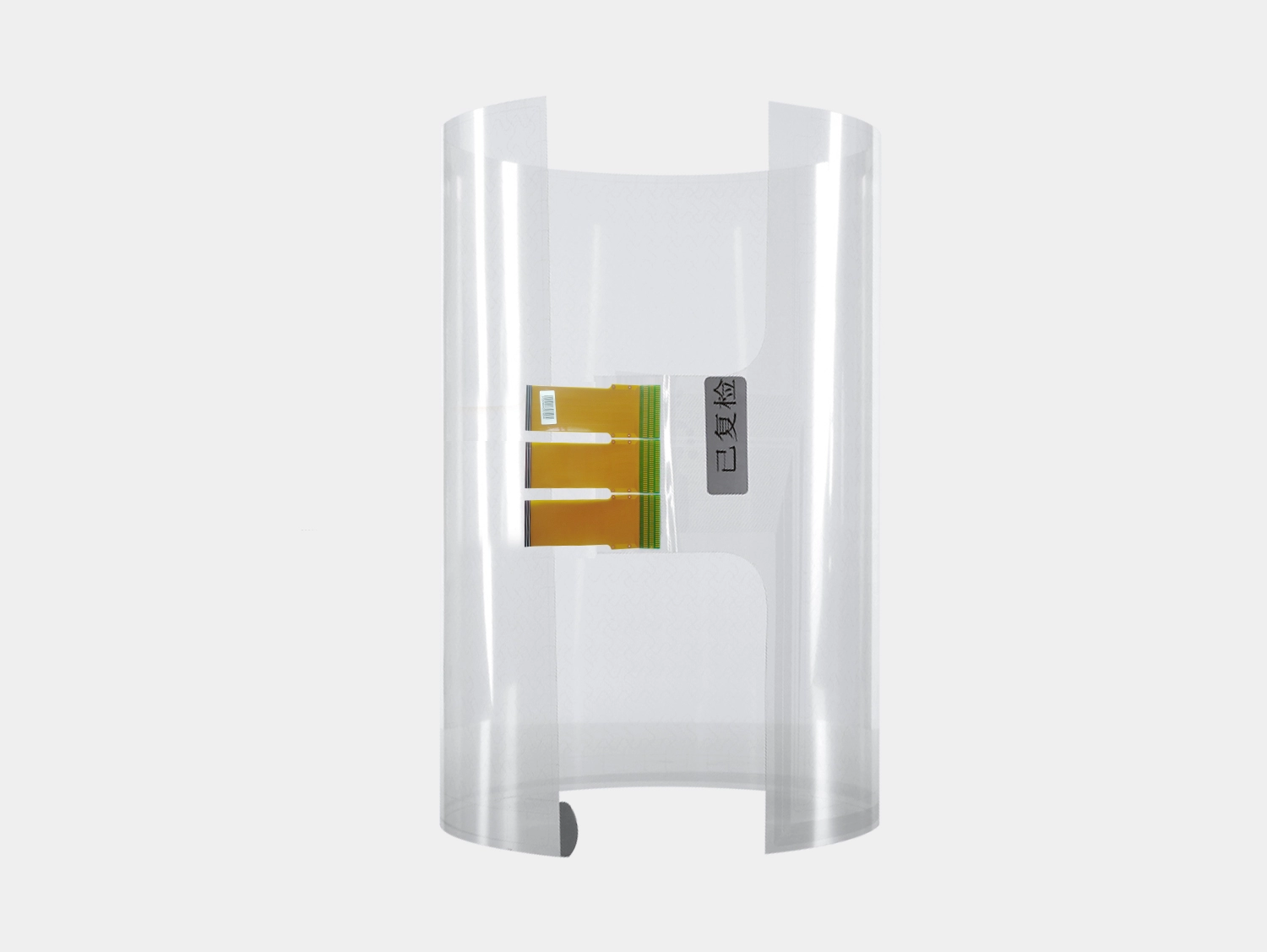

    Verschiedene Größen verfügbar

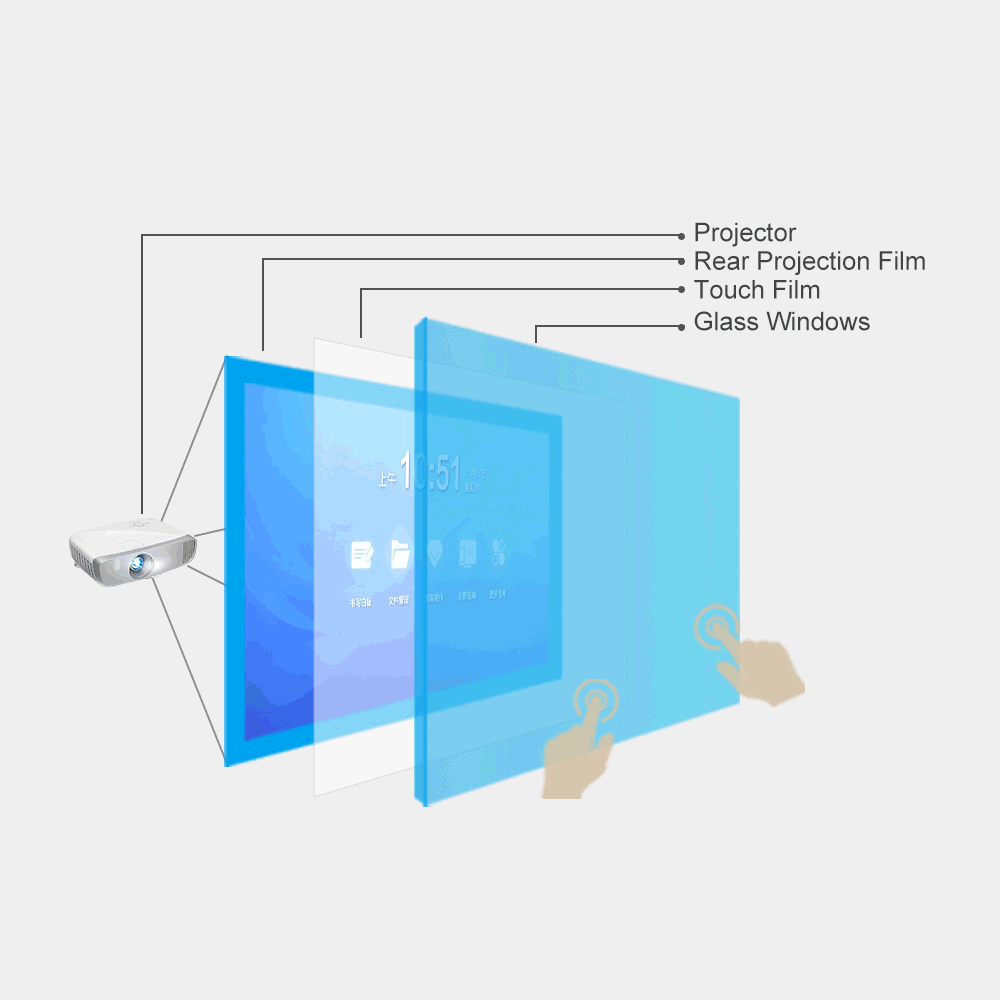

Montageschritte
1. Oberflächenvorbereitung: Stellen Sie sicher, dass die Montagefläche (z. B. die Rückseite von Glas oder Acrylglas) sauber, eben und trocken ist.
2. Ausrichtung und Anbringen: Ziehen Sie die Schutzfolie der Touchfolie ab. Richten Sie die Sensorseite (die Seite mit dem Leiterbahnmuster) an der Rückseite des Trägermaterials aus, kleben Sie die Folie vorsichtig fest und entfernen Sie Luftblasen mit einem Rakel, um eine glatte, faltenfreie Oberfläche zu gewährleisten.
3. Anschluss des Controllers: Verbinden Sie das Ende der Touchfolie mit der flexiblen Leiterplatte (FPC) über den Stecker mit der passenden Touch-Steuerplatine.
4. Elektrischer Anschluss: Verbinden Sie die Steuerplatine über ein USB-Datenkabel mit einem Computer oder einem Hauptsteuergerät.
5. Treiberinstallation und Kalibrierung: Installieren Sie den Treiber auf dem Computer und führen Sie die Kalibrierung in den Touchscreen-Einstellungen des Betriebssystems durch.
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Spezifikationen
Allgemein

Hersteller: GreenTouch

Produktname: Kapazitive Touchfolie (XTB-Serie)

Standardgrößen: 42”, 43”, 48”, 49”, 50”, 55”, 60”, 65”, 70”, 75”, 84”, 86”, 98”, 100”, 110”, 153”

Garantie: 1-3 Jahre

Zertifikate: CE, FCC, RoHS

Panel

Paneltyp: Folie+Folie

Diagonale Größe: 42 bis 153 Zoll

Seitenverhältnis: 16:9

Touch-Gesten: Klicken, Ziehen, Zoomen, Drehen

Abweichung: ≤ 0,5 mm

Transmissionsgrad: ≥93 %

Abtastgeschwindigkeit: 8 ms/Bild

Sensor:TX80 RX142

Touch-Technologie: Kapazitive 40-Punkt-Berührung

Packliste: Touchfolie*1, Controller*1, USB-Kabel*1

Touchscreen-Unterstützung: Windows, Android, Linux

Umwelt

Betriebszeit: Max. Dauerbetrieb rund um die Uhr

Betriebstemperaturbereich: –20 °C bis 70 °C

Lagerungstemperatur: -20 °C bis 70 °C

Luftfeuchtigkeit: 90 % relative Luftfeuchtigkeit, keine Kondensation

Konnektivität

Schnittstelle: USB

Einhaltung

Zertifizierungen: CE, FCC, RoHS

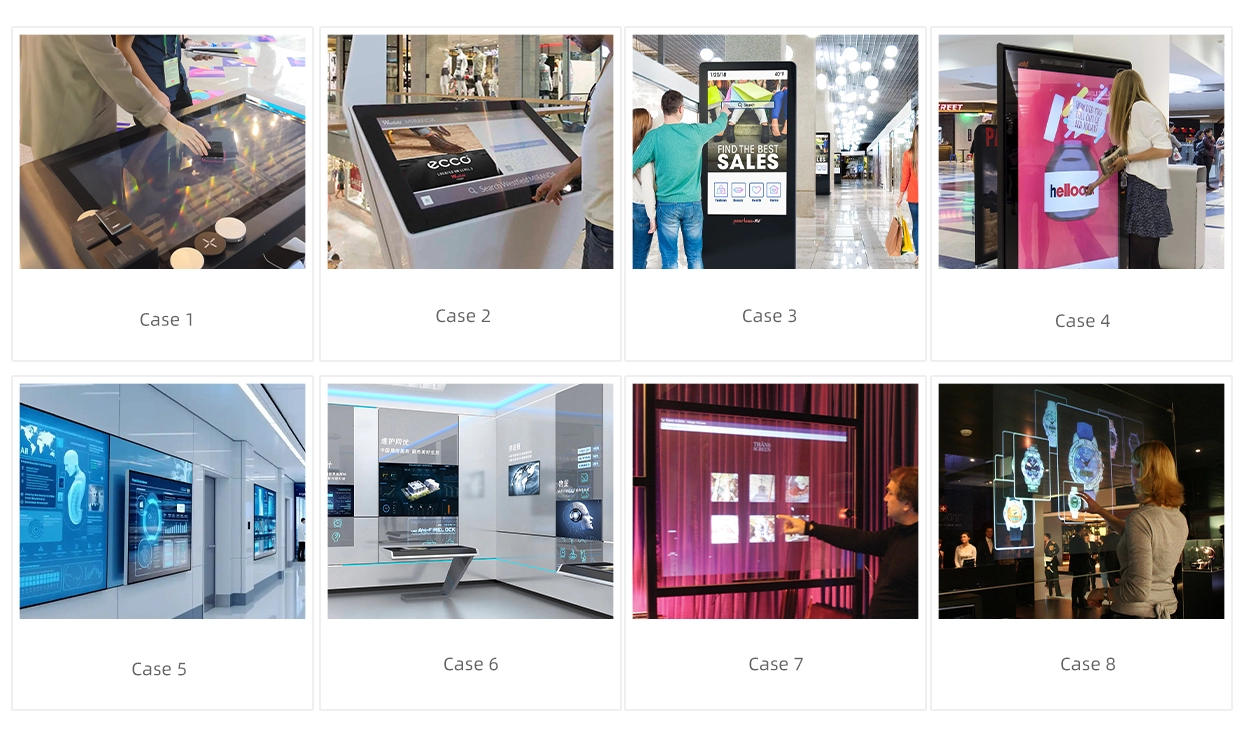

Anwendungsgebiet
Interaktive Touchfolie 42 bis 153 Zoll (XTB-Serie)
Spezifikation und Download
GrößeModellAbmessungenAnsichtsbereichSchnittstelleVerhältnisZeichnung herunterladen
42"GT-XTB42L-1956,6 × 561,4 mm929,8 × 523 mm16:9USB

GT-XTB42L-1

43"GT-XTB43L-1978,7 × 573,8 mm951,9 × 535,4 mm16:9USB

GT-XTB43L-1

43"GT-XTB43W-1995,5 × 570,6 mm951,9 × 535,4 mm16:9USB

GT-XTB43W-1

48"GT-XTB48W-11106,1 × 632,8 mm1062,6 × 597,7 mm16:9USB

GT-XTB48W-1

49"GT-XTB49L-11111,6*648,5 mm1084,7 × 610,1 mm16:9USB

GT-XTB49L-1

49"GT-XTB49W-11128,2 × 645,3 mm1084,7 × 610,1 mm16:9USB

GT-XTB49W-1

50"GT-XTB50L-11133,7 × 661 mm1106,9 × 622,6 mm16:9USB

GT-XTB50L-1

50"GT-XTB50W-11150,4 × 657,7 mm1106,9 × 622,6 mm16:9USB

GT-XTB50W-1

55"GT-XTB55L-11244*723 mm1217*684mm16:9USB

GT-XTB55L-1

55"GT-XTB55W1261*720 mm1217*684mm16:9USB

GT-XTB55W-1

60"GT-XTB60L-11355*785mm1328*747 mm16:9USB

GT-XTB60L-1

60"GT-XTB60W-11371*782mm1328*747 mm16:9USB

GT-XTB60W-1

65"GT-XTB65L-11465*847mm1438*809mm16:9USB

GT-XTB65L-1

65"GT-XTB65W-11482*844mm1438*809mm16:9USB

GT-XTB65W-1

70"GT-XTB70L-11576*909mm1549*871 mm16:9USB

GT-XTB70L-1

70"GT-XTB70W-11592*906mm1549*871 mm16:9USB

GT-XTB70W-1

75"GT-XTB75L-11687*972mm1660*933 mm16:9USB

GT-XTB75L-1

75"GT-XTB75W-11703*969mm1660*933 mm16:9USB

GT-XTB75W-1

84"GT-XTB84L-11886,4 × 1084,1 mm1859,5 × 1046 mm16:9USB

GT-XTB84L-1

84"GT-XTB84W-11902,6 × 1081,1 mm1859,6 × 1046 mm16:9USB

GT-XTB84W-1

86"GT-XTB86L-11930 x 1109 mm1903*1070 mm16:9USB

GT-XTB86L-1

86"GT-XTB86W-11946*1106mm1903*1070 mm16:9USB

GT-XTB86W-1

98"GT-XTB98L-12196*1258 mm2169*1220 mm16:9USB

GT-XTB98L-1

98"GT-XTB98W-12212*1255mm2169*1220 mm16:9USB

GT-XTB98W-1

100"GT-XTB100L-12240,6 × 1283,3 mm2213,8 ​​× 1245,2 mm16:9USB

GT-XTB100L-1

100"GT-XTB100W-12256,8 × 1280,4 mm2213,8 ​​× 1245,2 mm16:9USB

GT-XTB100W-1

110"GT-TXB110L-12462*1407,7 mm2435,1 × 1369,7 mm16:9USB

GT-XTB110L-1

110"GT-XTB110W-12478*1404,9 mm2435,1 × 1369,7 mm16:9USB

GT-XTB110W-1

153"GT-XTB153L-13666,8 × 1437,9 mm3640*1400mm16:9USB

GT-XTB153L-1


Label :
Interaktive Touchfolie 32 bis 65 Zoll (XTA-Serie)
Interaktive Touchfolie 32 bis 65 Zoll (XTA-Serie)

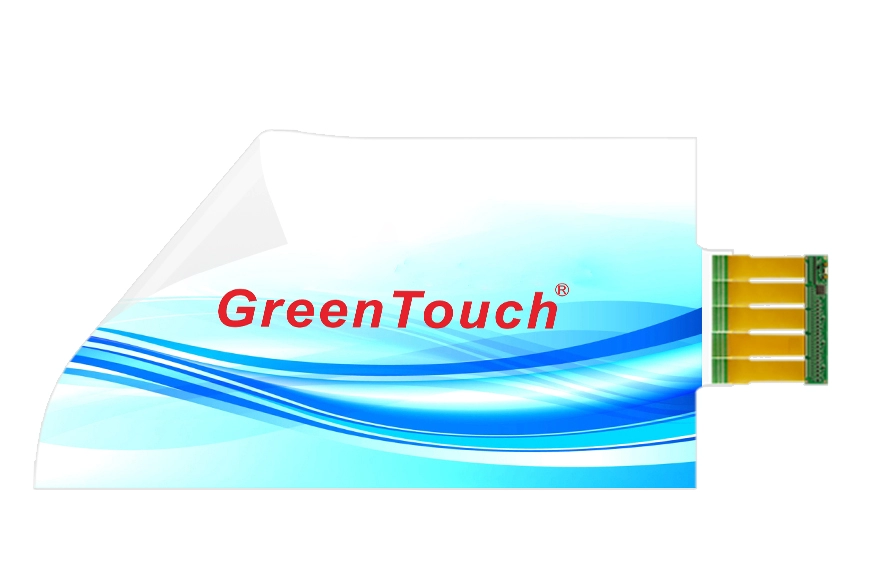

Interaktive Touchfolie 43 bis 180 Zoll (XTC-Serie)
Interaktive Touchfolie 43 bis 180 Zoll (XTC-Serie)

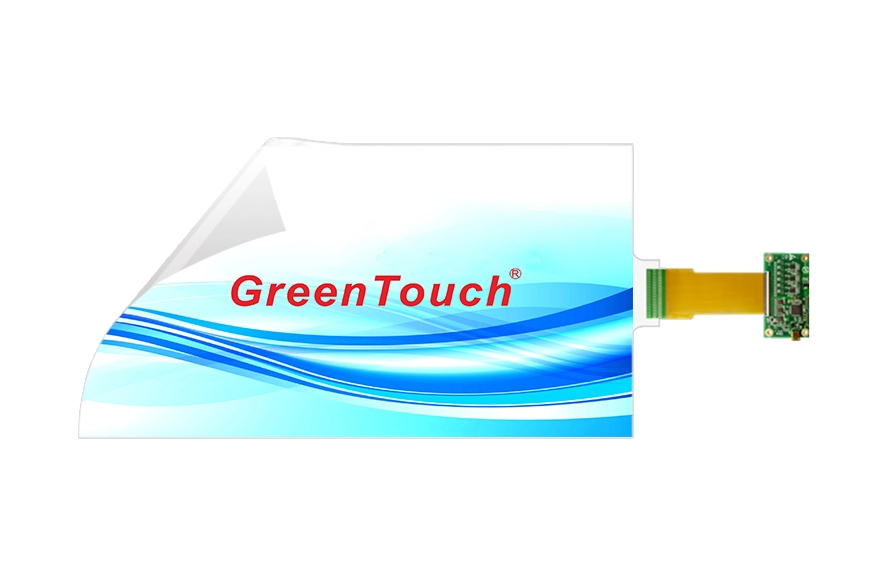

Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
