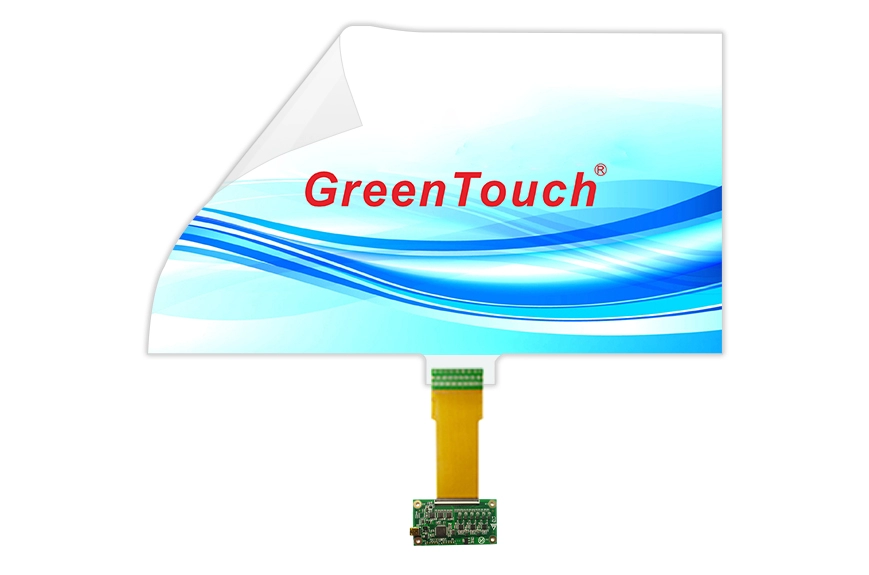

Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)

Touch-Typ: Interaktiver PCAP-Touch, 12-Punkt-Touch

Material: Ultradünne 0,2 mm transparente PET-Folie

Anwendbar auf: Glas, Acryl, Polycarbonat

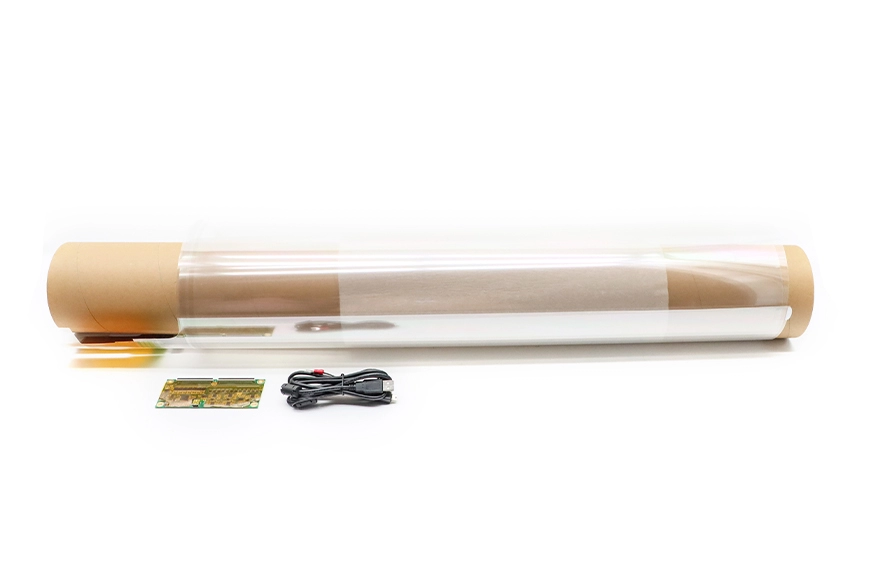

Packliste: Touchfolie*1, Controller*1, USB-Kabel*1

Anpassbar: Größe, Logo, Verklebungsdienste, AG, AF, AR

● Wasserdicht (IP67), vandalensicher und schmutzabweisend

● Lichtdurchlässigkeit ≥ 93 %, hohe Durchdringung, vollflächige Blendung

● Kann gerade oder gebogen sein, integriert, rahmenlos

● Präzise Positionierung und Berührungsempfindlichkeit, kein Drift, keine toten Winkel bei Berührung

● Berührungslose Bedienung ohne Druck, Klicken, Ziehen, Vergrößern, Verkleinern und Drehen möglich.

Produktbeschreibung
  • Kapazitive Touchfolien – Übersicht

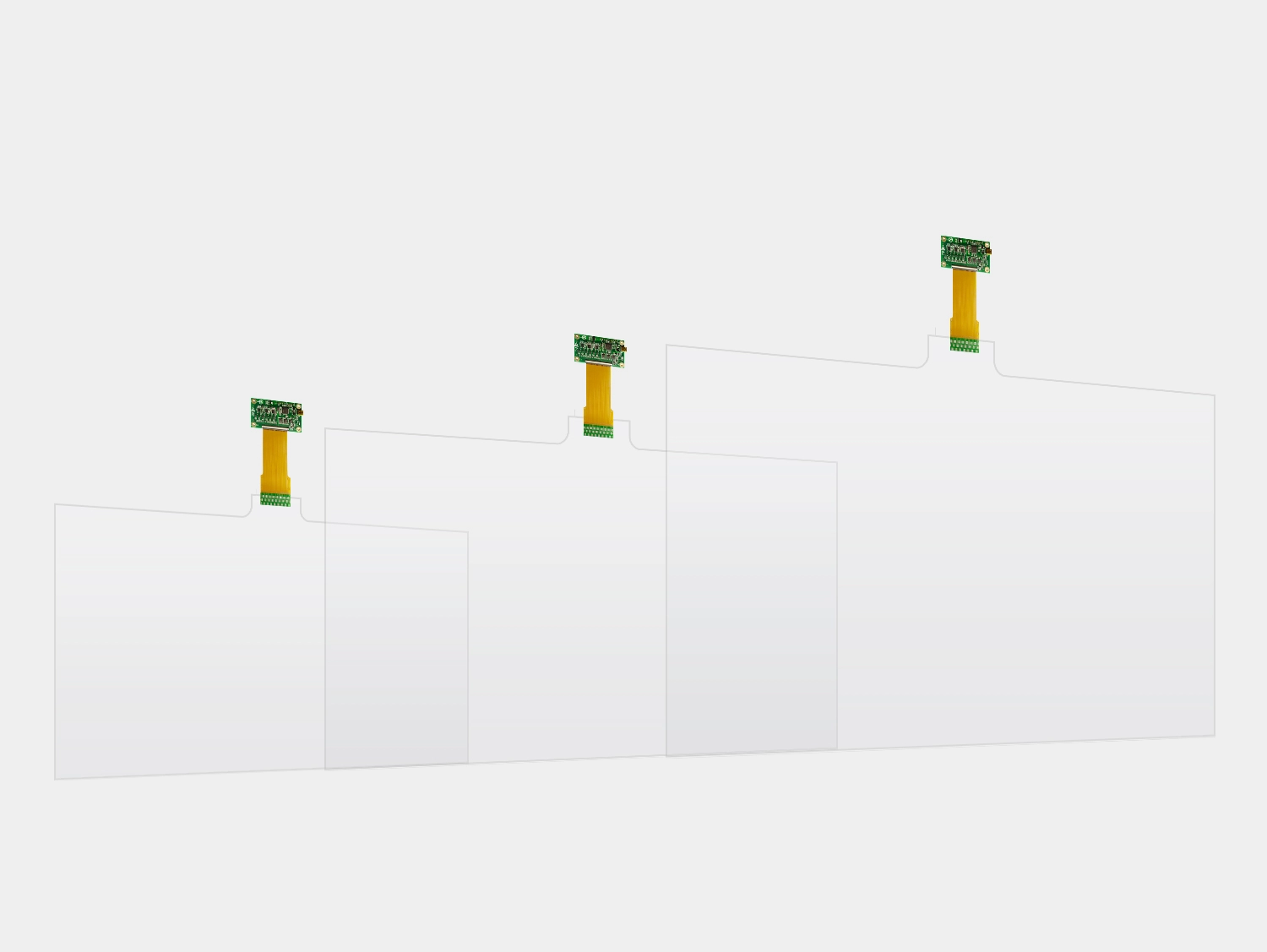

    Kapazitive Touchfolien – Übersicht
    Die interaktiven kapazitiven Touchfolien der GreenTouch X™-Serie bieten dank ihrer hohen Anpassungsfähigkeit, Transparenz und Langlebigkeit eine kostengünstige Lösung zur Touchscreen-Umwandlung für Geräte mit Standard- oder Sonderformen. Sie verwandeln gewöhnliche Oberflächen in Touchscreens. Die umfassende Größenpalette von 10,1" bis 32" gewährleistet Kompatibilität mit: Informationskiosken, Verkaufsautomaten, interaktiven Schaufenstern, Werbeautomaten, Digital Signage, intelligenten Konferenztischen und Spieltischen.
  • Funktion und Aufbau

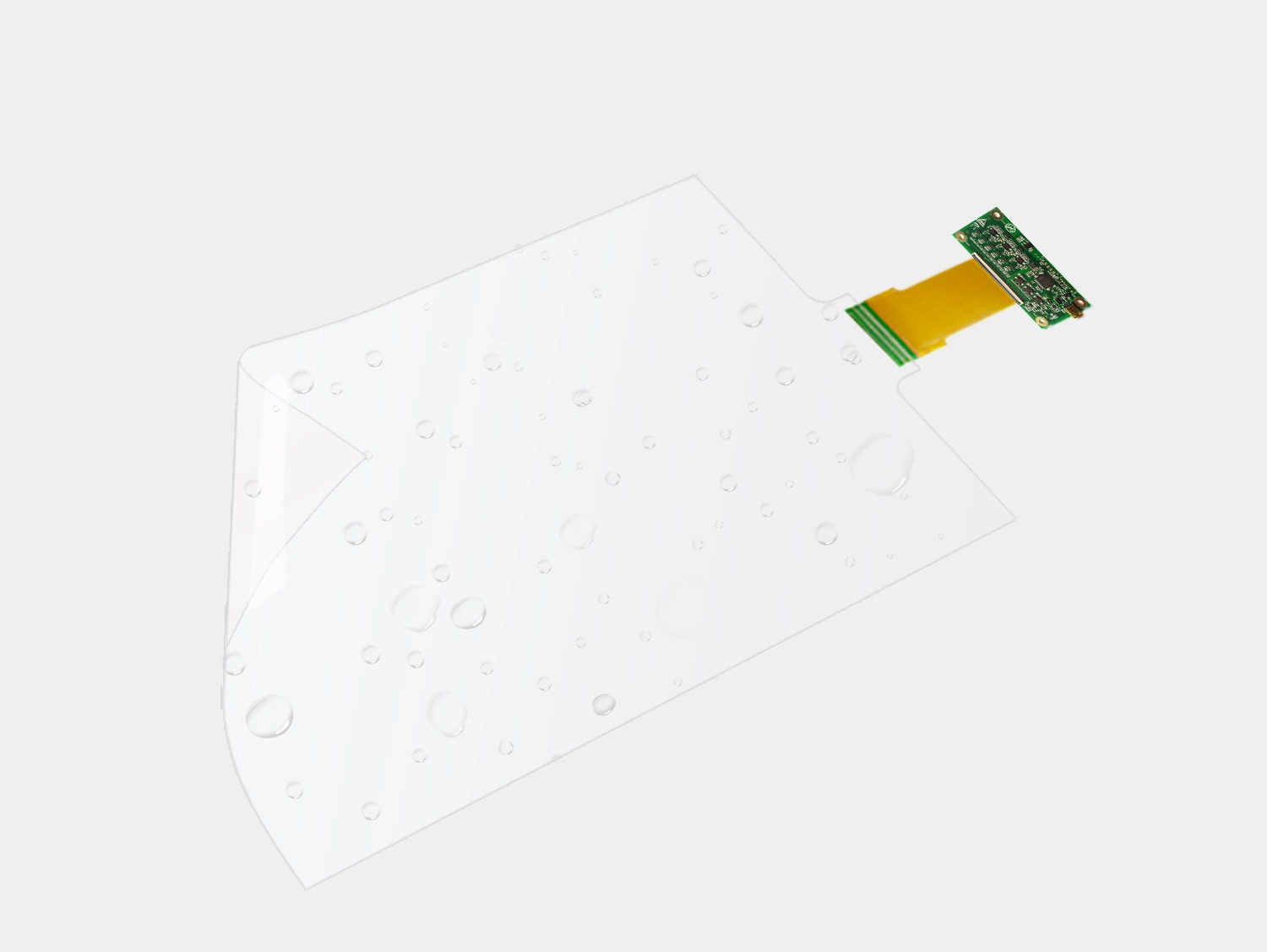

    Funktion und Aufbau
    Unsere kapazitive Touchfolie besteht aus zwei transparenten Dünnschichten mit einer Gittermatrixschicht aus Metalldrähten, die sich entlang der X- und Y-Achse kreuzen. Sie ist sowohl flach als auch gebogen vollständig transparent, wasserfest, schmutzabweisend und lichtundurchlässig. Es verfügt außerdem über ein rahmenloses Design für die Touch-Steuerung. FPC zeichnet sich durch hohe Flexibilität und Stabilität aus und verwendet hochstabile ICs und eine leistungsstarke Steuerplatine.
  • Anschlüsse und Systeme
    Anschlüsse und Systeme
    ​​Der Anschluss der PCAP-Touchfolie ist einfach: Sie wird über eine USB-2.0-Full-Speed-Schnittstelle mit einem Stecker aus Aluminiumlegierung angeschlossen. Treiber werden nicht benötigt, lediglich eine Kalibrierung ist erforderlich. Die USB-Erkennungszeit ist dreimal so schnell wie bei einem herkömmlichen USB-Stecker, und die Übertragungsgeschwindigkeit erreicht 480 Mbit/s. Die GreenTouch-Touchfolie ist besonders kompatibel mit Windows, Android und Linux.
  • Verschiedene Größen verfügbar

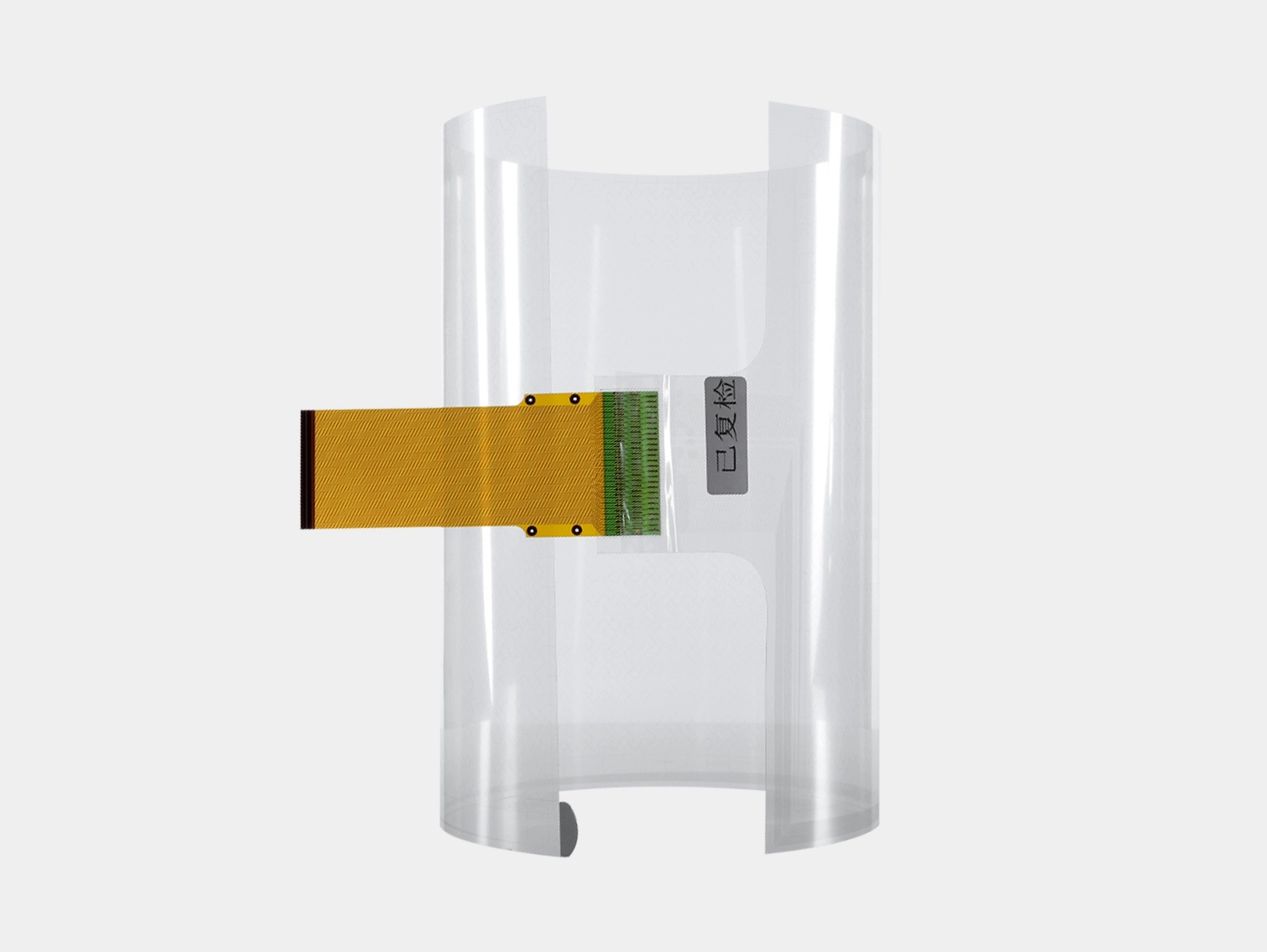

    Verschiedene Größen verfügbar
    (Seitenverhältnis 16:9) Größen: 10,1", 10,4", 12", 12,1", 15,6", 18,5", 19", 21,5", 22", 23,6", 24", 27", 32"

  • (Seitenverhältnis 4:3) Größen: 17", 19"

  • (Seitenverhältnis 16:10) Größen: 19"

  • Umfangreiche Anpassungsmöglichkeiten: Größe, Logo, Verklebung, AG, AF, AR
Montageschritte
1. Oberflächenvorbereitung: Stellen Sie sicher, dass die Montagefläche (z. B. die Rückseite von Glas oder Acrylglas) sauber, eben und trocken ist.
2. Ausrichtung und Anbringen: Ziehen Sie die Schutzfolie der Touchfolie ab. Richten Sie die Sensorseite (die Seite mit dem Leiterbahnmuster) an der Rückseite des Trägermaterials aus, kleben Sie die Folie vorsichtig fest und entfernen Sie Luftblasen mit einem Rakel, um eine glatte, faltenfreie Oberfläche zu gewährleisten.
3. Anschluss des Controllers: Verbinden Sie das Ende der Touchfolie mit der flexiblen Leiterplatte (FPC) über den Stecker mit der passenden Touch-Steuerplatine.
4. Elektrischer Anschluss: Verbinden Sie die Steuerplatine über ein USB-Datenkabel mit einem Computer oder einem Hauptsteuergerät.
5. Treiberinstallation und Kalibrierung: Installieren Sie den Treiber auf dem Computer und führen Sie die Kalibrierung in den Touchscreen-Einstellungen des Betriebssystems durch.
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Spezifikationen
Allgemein

Hersteller: GreenTouch

Produktname: Kapazitive Touchfolie (XTM-Serie)

Standardgrößen: 10,1”, 10,4”, 12”, 12,1”, 15,6”, 17”, 18,5”, 19”, 21,5”, 22”, 23,6”, 24”, 27”, 32”

Garantie: 1-3 Jahre

Zertifikate: CE, FCC, RoHS

Panel

Paneltyp: Folie+Folie

Diagonale Größe: 10,1 bis 32 Zoll

Bildformat: 16:9, 4:3, 16:10

Touch-Gesten: Klicken, Ziehen, Zoomen, Drehen

Abweichung: ≤ 0,5 mm

Transmissionsgrad: ≥93 %

Abtastgeschwindigkeit: 8 ms/Bild

Sensor:TX24 RX48

Touch-Technologie: Kapazitive 12-Punkt-Berührung

Packliste: Touchfolie*1, Controller*1, USB-Kabel*1

Touchscreen-Unterstützung: Windows, Android, Linux

Umwelt

Betriebszeit: Max. Dauerbetrieb rund um die Uhr

Betriebstemperaturbereich: –20 °C bis 70 °C

Lagerungstemperatur: -20 °C bis 70 °C

Luftfeuchtigkeit: 90 % relative Luftfeuchtigkeit, keine Kondensation

Konnektivität

Schnittstelle: USB

Einhaltung

Zertifizierungen: CE, FCC, RoHS

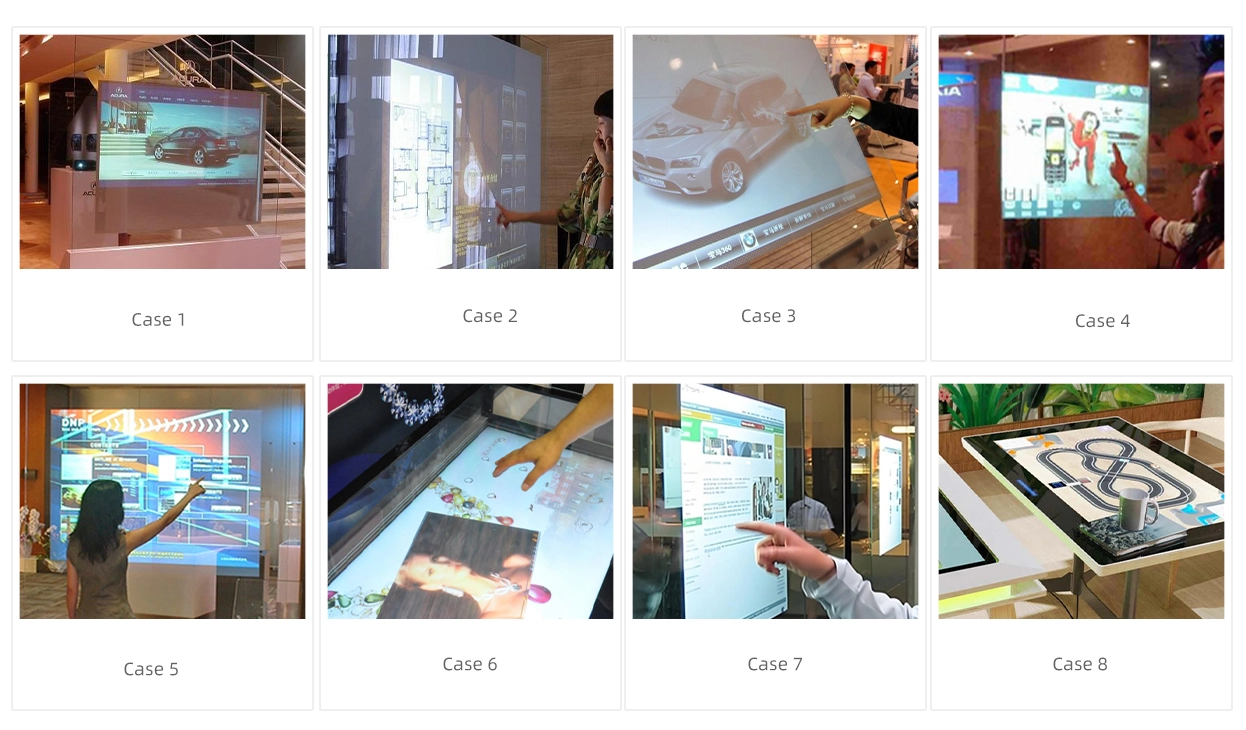

Anwendungsgebiet
Interaktive Touchfolie 10,1 bis 32 Zoll (XTM-Serie)
Spezifikation und Download
GrößeModellAbmessungenAnsichtsbereichVerhältnisSchnittstelleZeichnung herunterladen
10,1"GT-XTM10.1L-1242*147,4 mm223,5 × 125,7 mm16:9USB

GT-XTM10.1L-1

10,1"GT-XTM10.1W-1247,3 × 146,8 mm223,5 × 125,7 mm16:9USB

GT-XTM10.1W-1

10,4"GT-XTM10.4L-1248,6 × 151,1 mm230,2 × 129,5 mm16:9USB

GT-XTM10.4L-1

10,4"GT-XTM10.4W-1253,9 × 150,5 mm230,2 × 129,5 mm16:9USB

GT-XTM10.4W-1

12,1"GT-XTM12.1L-1286,3 × 172,3 mm267,8 × 150,6 mm16:9USB

GT-XTM12.1L-1

12"GT-XTM12L-1284,1 × 171 mm265,6 × 149,4 mm16:9USB

GT-XTM12L-1

12"GT-XTM12L-2262,2 × 204,5 mm243,8 × 182,8 mm16:9USB

GT-XTM12L-2

12"GT-XTM12W-1289,2 × 170,4 mm265,6 × 149,4 mm16:9USB

GT-XTM12W-1

12"GT-XTM12W-2267,4 × 203,9 mm243,8 × 182,8 mm16:9USB

GT-XTM12W-2

15,6"GT-XTM15.6L-1368*215 mm345*194 mm16:9USB

GT-XTM15.6L-1

15,6"GT-XTM15.6W-1368*215 mm345*194 mm16:9USB

GT-XTM15.6W-1

17"GT-XTM17L-1364 x 281 mm345*259 mm4:3USB

GT-XTM17L-1

17"GT-XTM17W-1369*280 mm378*212 mm4:3USB

GT-XTM17W-1

18,5"GT-XTM18.5L-1428*251 mm409*230 mm16:9USB

GT-XTM18.5L-1

18,5"GT-XTM18.5W-1433*251 mm409*230 mm16:9USB

GT-XTM18.5W-1

19"GT-XTM19L-1439*258 mm420 x 236 mm16:9USB

GT-XTM19L-1

19"GT-XTM19L-2404*311 mm386*289 mm4:3USB

GT-XTM19L-2

19"GT-XTM19L-3427*277 mm409*255mm16:10USB

GT-XTM19L-3

19"GT-XTM19W-1444*258 mm420 x 236 mm16:9USB

GT-XTM19W-1

19"GT-XTM19W-2409*310 mm386*289 mm4:3USB

GT-XTM19W

19"GT-XTM19W-3433*277 mm409*255mm16:10USB

GT-XTM19W-3

21,5"GT-XTM21.5L-1494*289 mm475*267mm16:9USB

GT-XTM21.5L-1

21,5"GT-XTM21.5W-1499*288 mm475*267mm16:9USB

GT-XTM21.5W-1

22"GT-XTM22L-1492*318 mm473*296 mm16:9USB

GT-XTM22.0L-1

22"GT-XTM22W-1497*318 mm473*296 mm16:9USB

GT-XTM22.0W-1

23,6"GT-XTM23.6L-1540*315 mm522*293 mm16:9USB

GT-XTM23.6L-1

23,6"GT-XTM23.6W-1545*314 mm522*293 mm16:9USB

GT-XTM23.6W-1

24 ZollGT-XTM24L-1549*320 mm531*298 mm16:9USB

GT-XTM24L-1

24 ZollGT-XTM24W-1554*319 mm531*298 mm16:9USB

GT-XTM24W-1

27"GT-XTM27L-1616*357 mm597*336mm16:9USB

GT-XTM27L-1

27"GT-XTM27W-1621*357 mm597*336mm16:9USB

GT-XTM27W-1

32"GT-XTM32L-1726*419 mm708*398 mm16:9USB

GT-XTM32L-1

32"GT-XTM32W-1731*419 mm708*398 mm16:9USB

GT-XTM32W-1
