Touchscreen-Klebeband mit Monitor-Benutzerhandbuch

1. Bitte halten Sie folgende Werkzeuge bereit, wenn Sie einen Touchscreen-Monitor installieren möchten:

Zum Beispiel:

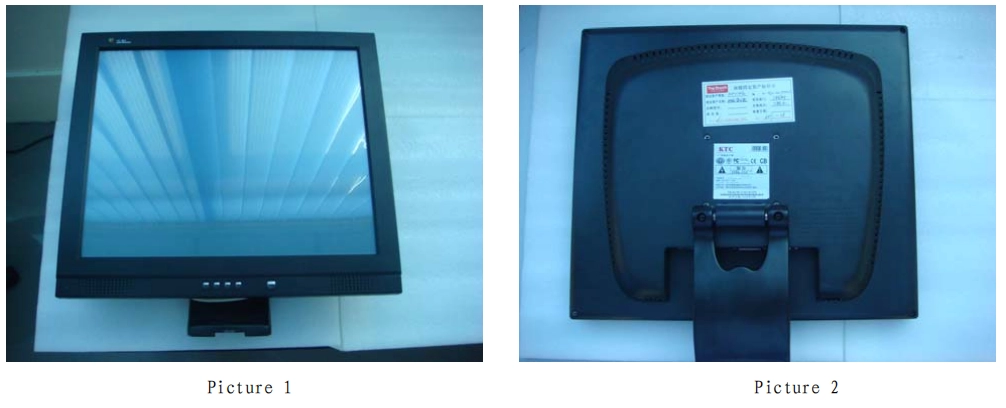

Schraubendreher, doppelseitiges Klebeband; unrentable Bankkarte; Messer; staubfreies Tuch; Bügeleisen; Schachtel; Perlwolle; Waschmittel; usw. Bitte sehen Sie sich die folgenden Bilder 1 und 2 für die Vorder- und Rückseite des Monitors an;

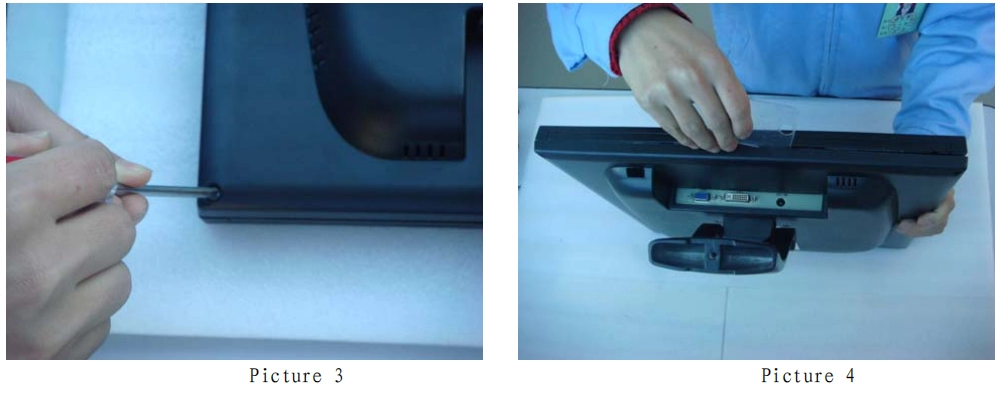

2. Legen Sie den Monitor zunächst mit dem Bildschirm nach unten auf die Perlwolle, damit der LCD-Bildschirm nicht beschädigt wird. Lösen Sie dann die Schrauben auf der Rückseite des Monitors und legen Sie alle Schrauben zusammen an einen Ort, damit wir sie leicht wiederfinden können (siehe Abbildung 3). Öffnen Sie anschließend die Rückseite des Monitors mit einer wertlosen Bankkarte (siehe Abbildungen 4 und 5).

Hinweis: Wenn Sie die Rückseite des Monitors öffnen möchten, gehen Sie bitte wie folgt vor: von der Unterseite des  Monitors über die Seite bis zur Oberseite.

3. Bitte lösen Sie auch die Schrauben im Inneren des Monitors.

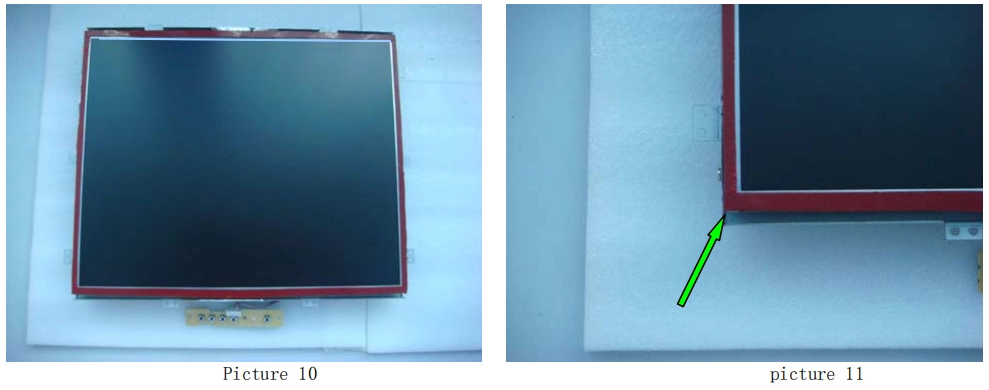

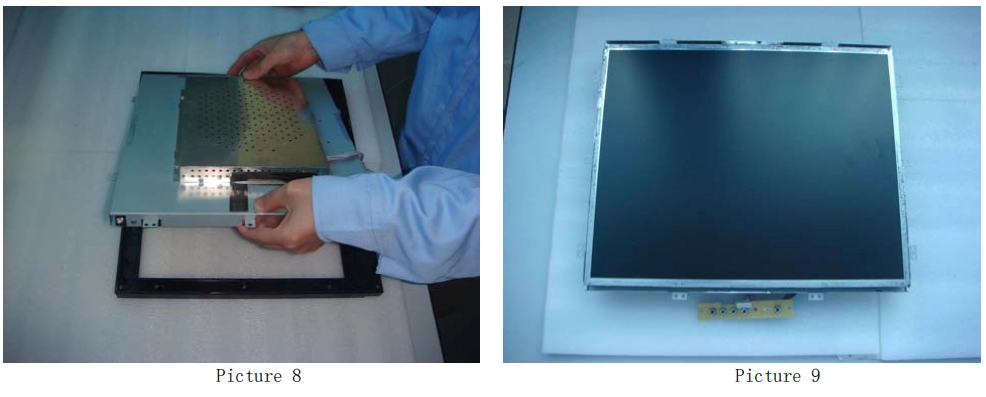

4. Bitte entfernen Sie das LCD-Modul (siehe Abbildung 8) und bewahren Sie es sicher auf (siehe Abbildung 9). Bringen Sie anschließend doppelseitiges Klebeband an den vier Seiten des Monitors an (siehe Abbildung 10). Achten Sie darauf, das Klebeband nicht auf den Touchscreen zu kleben (siehe Abbildung 11).

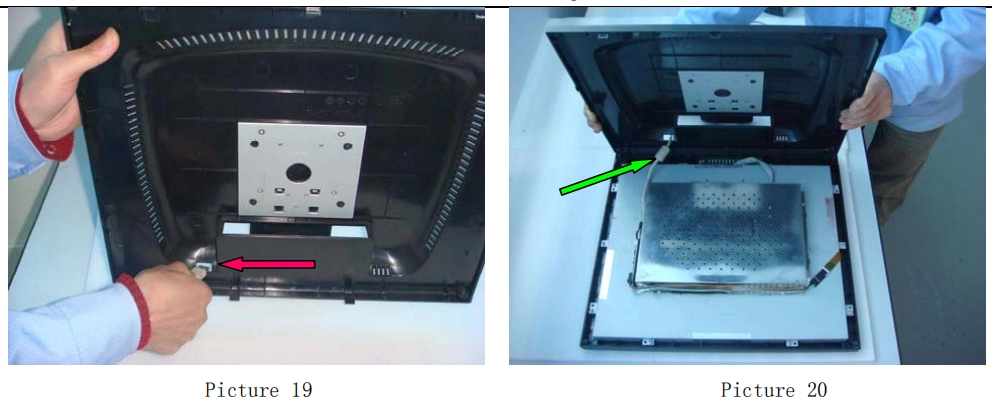

6. Bitte legen Sie das Anschlusskabel des Touchscreens über die Rückseite des LCD-Moduls und befestigen Sie den Controller mit doppelseitigem Klebeband an der freien Stelle auf der Rückseite des LCD-Moduls. (Siehe Abbildung 20 und 21.)

7. Zum Schluss bringen Sie bitte die Abdeckung auf der Rückseite des Monitors wieder an und ziehen alle Schrauben fest. Damit ist die Installation abgeschlossen. (Siehe Abbildung unten.)
