Einbau-Touchmonitor 10,1-23,8 Zoll (3E-Serie)

Einbau-Touchmonitor 10,1-23,8 Zoll (3E-Serie)

Design: Präzise kompakte Bauweise, einfach und leicht zu integrieren

Schnittstellen: VGA, DVI, HDMI, DP, Mikrofon, Audio

Montage: Einbau, Wandmontage, Tischmontage

Anpassbar: Größe, Logo, Farbe, Gehäuse, Verpackung

● Intelligent und sensibel mit bis zu 10-Punkt-Pcap-Touch

● Industrietaugliche LCD-Panels für lange Betriebsdauer

● Schutzart IP65 und Frontschutz gegen Wasser und Staub

● Mehrfache industrielle Schutzfunktionen, stabiler Betrieb rund um die Uhr

● Oberflächenbehandlung: AG, AR, AF, antibakteriell (optional)

Produktbeschreibung
Montageoptionen
Spezifikationen
Informationen zu DisplayPorts
Anwendungsgebiet
Spezifikation und Download

Produktbeschreibung

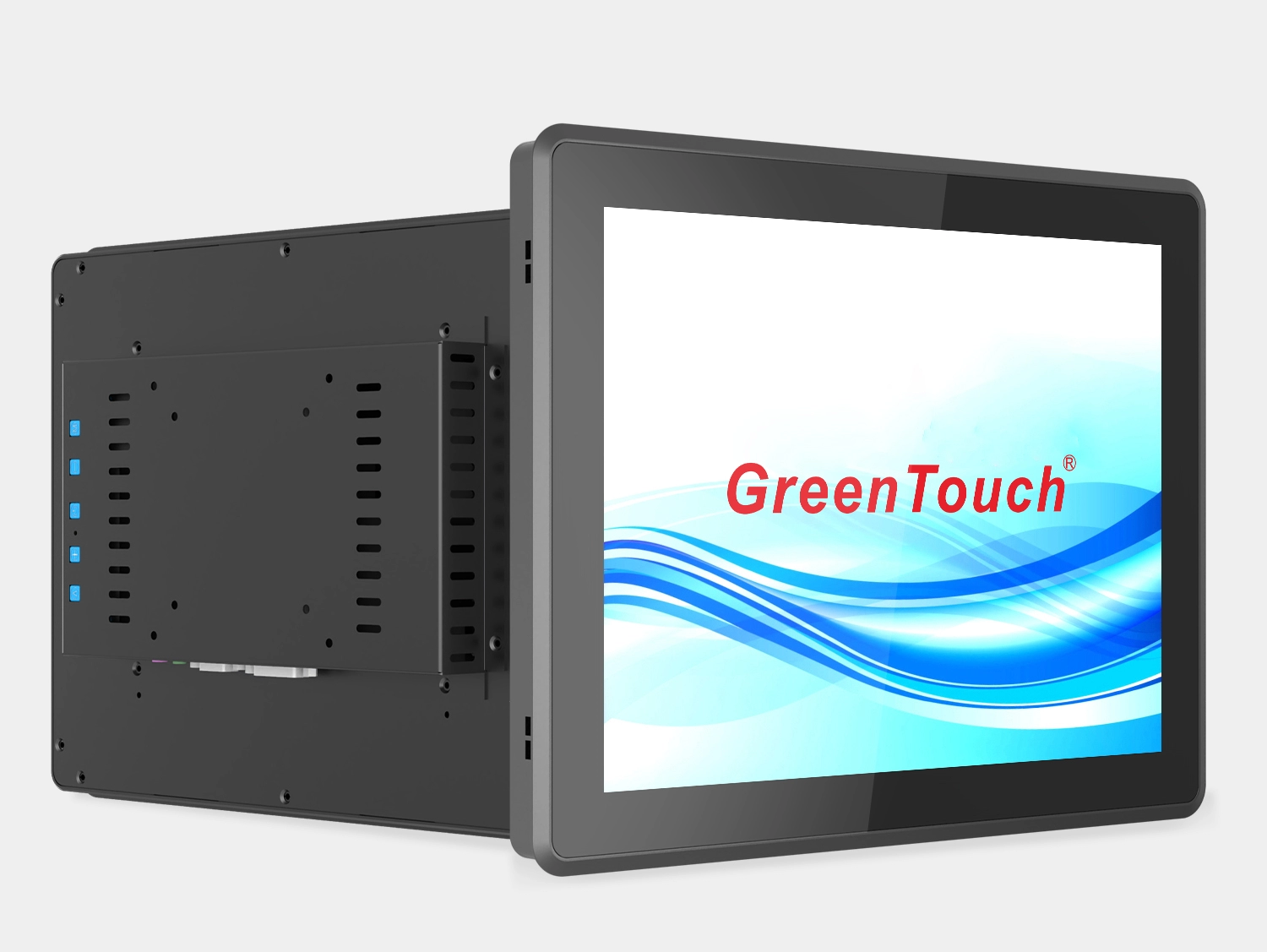

3E Touch Monitor – Übersicht

Die Panel-Mount-Touchmonitore der Serie 3E von GreenTouch bieten kostengünstige Lösungen für Kunden mit industriellen Touch-Anforderungen. Dank der breiten Größenpalette von 10,1" bis 23,8" ist die Kompatibilität mit folgenden Bereichen gewährleistet: Industriesteuerung, Terminalzubehör, Mensch-Maschine-Interaktion, intelligente Gesundheitsversorgung und Smart-Life-Balance.

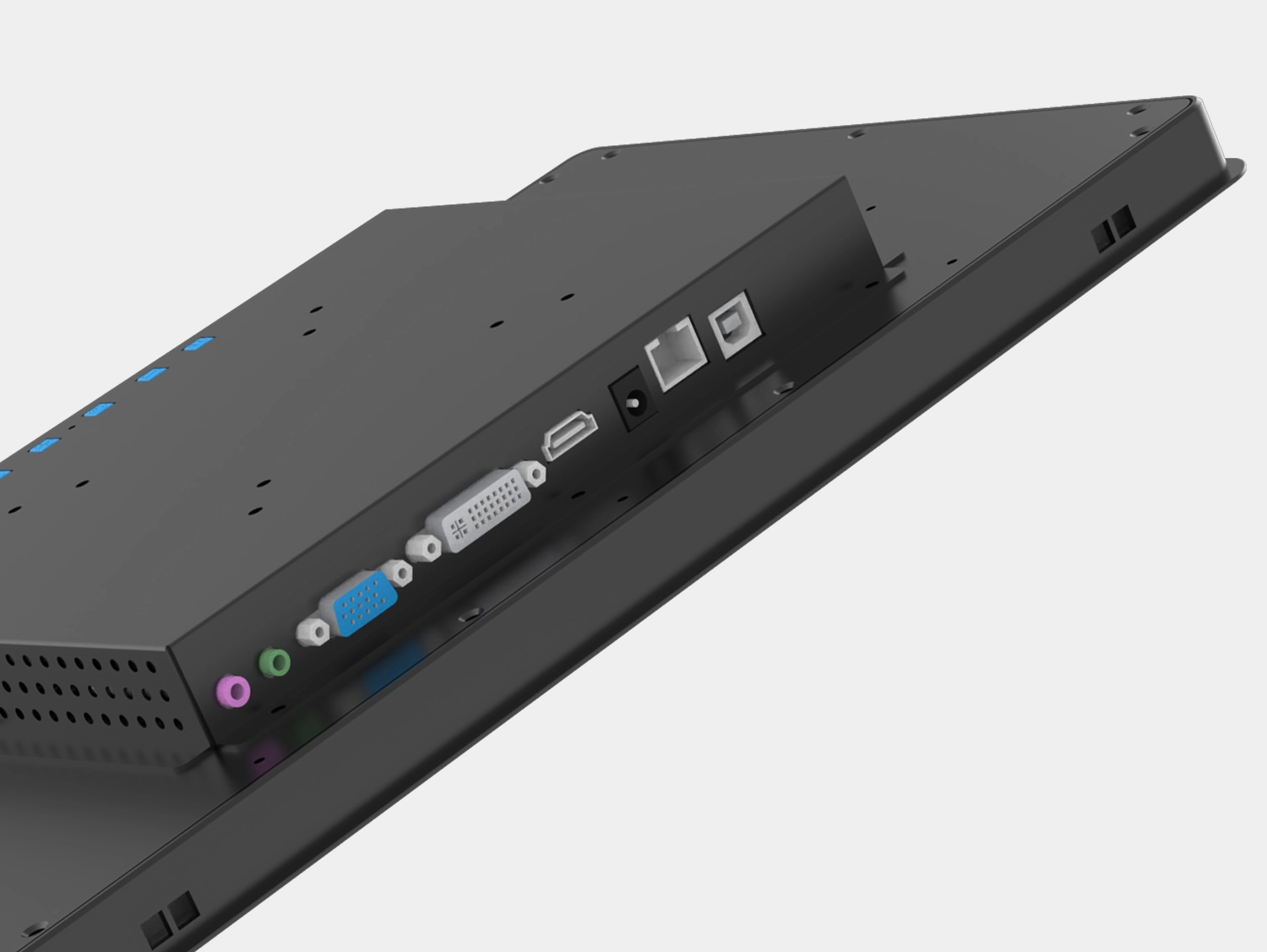

Vielseitige Anschlussmöglichkeiten

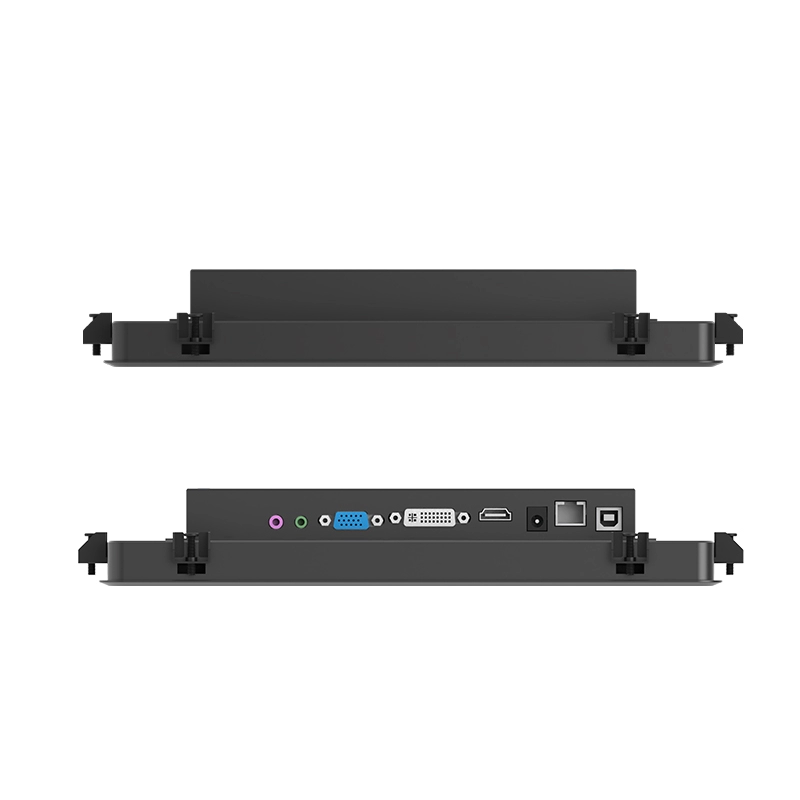

Die kapazitiven Touchmonitore der Serie 3E von GreenTouch verfügen über HDMI-, VGA-, DP-, DVI-, Mikrofon- und Audioanschlüsse. Diese befinden sich auf der Rückseite des Monitors und sind nach unten gerichtet, was eine einfache Installation in jeder Umgebung ermöglicht. Der Monitor kann so konfiguriert werden, dass er sich je nach Strom- oder Videosignal automatisch ein- und ausschaltet.

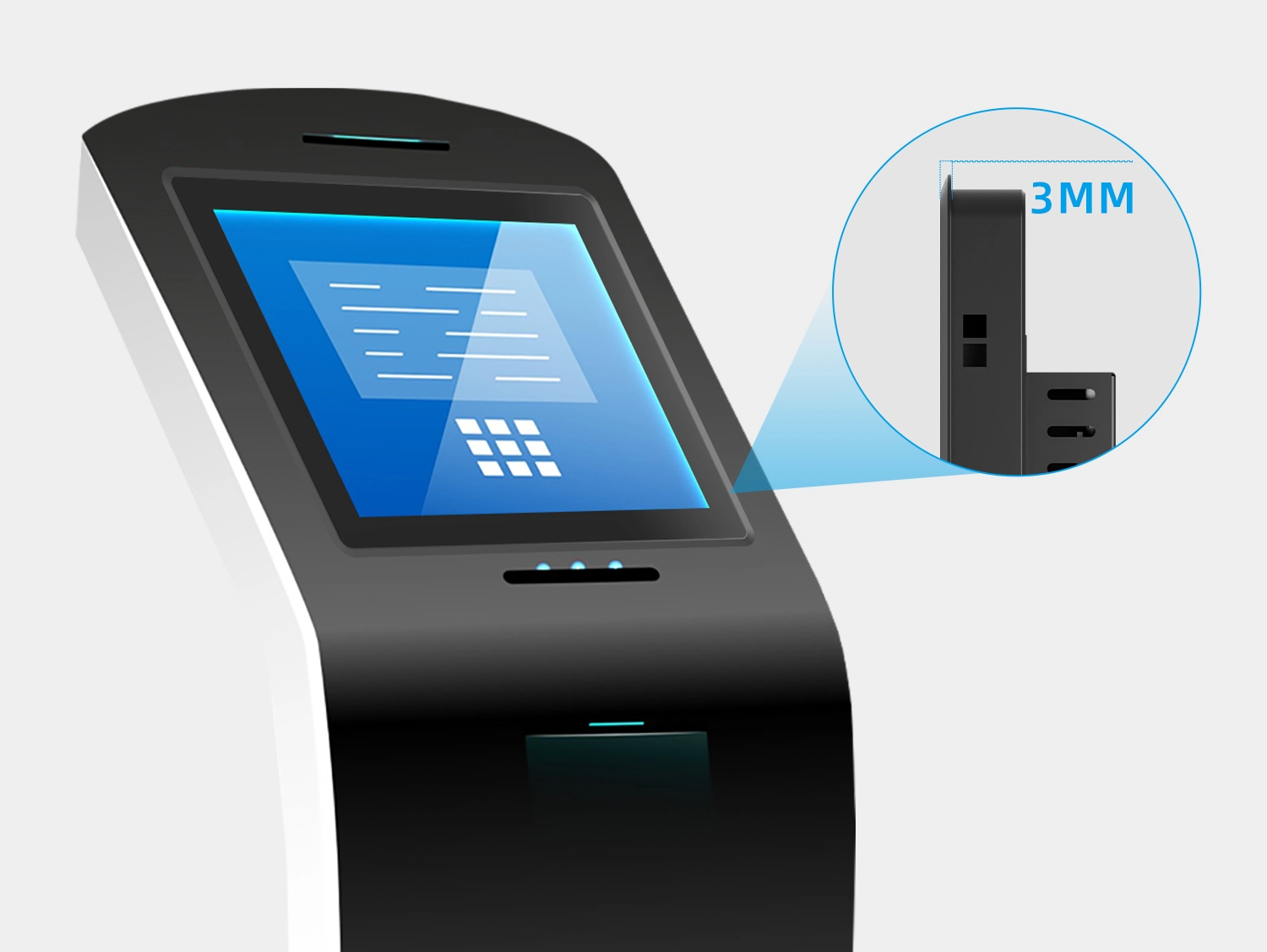

Funktion und Aufbau

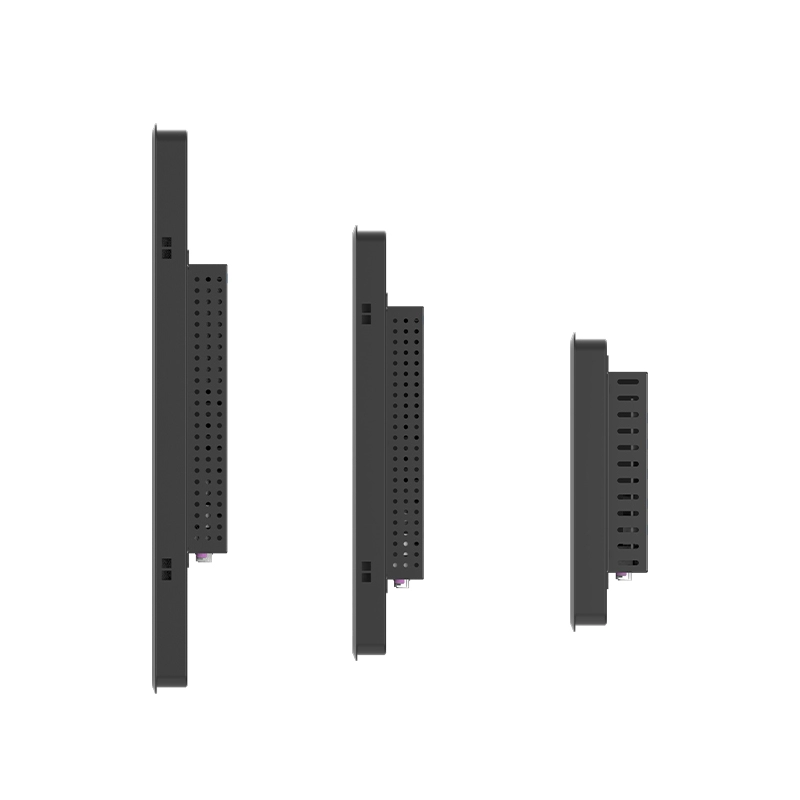

Die 3E-Serie verwendet ein optisch mit dem LCD-Panel verbundenes Touchpanel und unterstützt projizierte kapazitive 10-Punkt-Berührung mit hoher Empfindlichkeit und präziser Fixpunkterkennung. Das präzise, kompakte Design ermöglicht einen vollständig abgedichteten Touchscreen und erleichtert den Kunden die Installation im Schrank. Das 3E-Modell verfügt über eine robuste Kunststofffront und einen stabilen, schwarzen Metallrahmen – langlebig und zuverlässig.

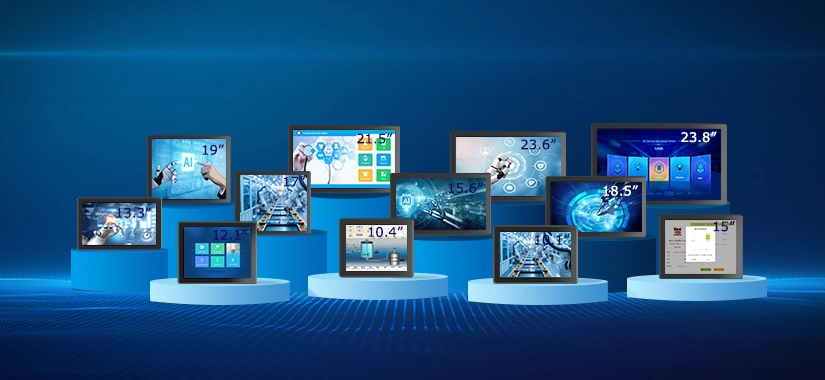

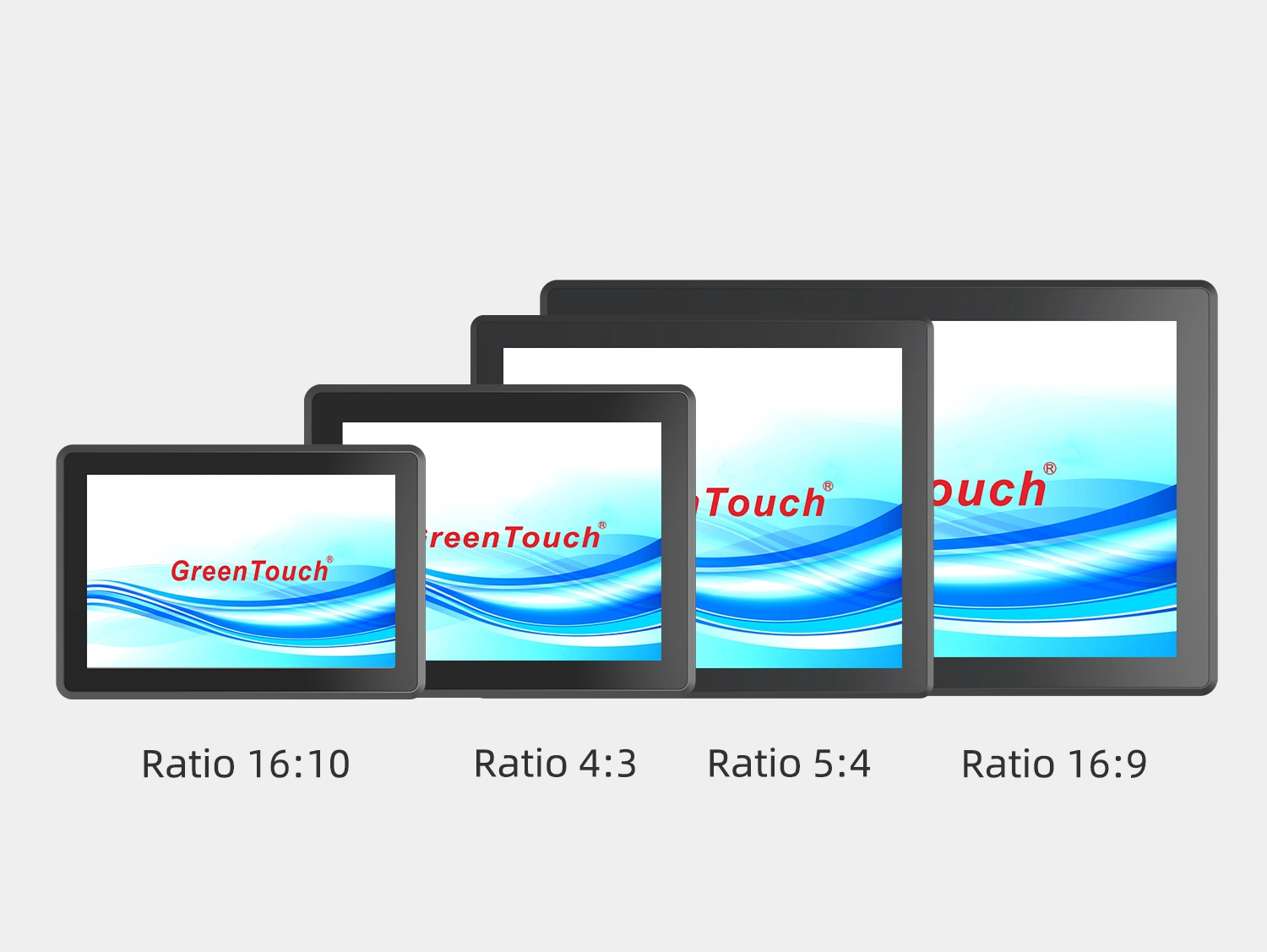

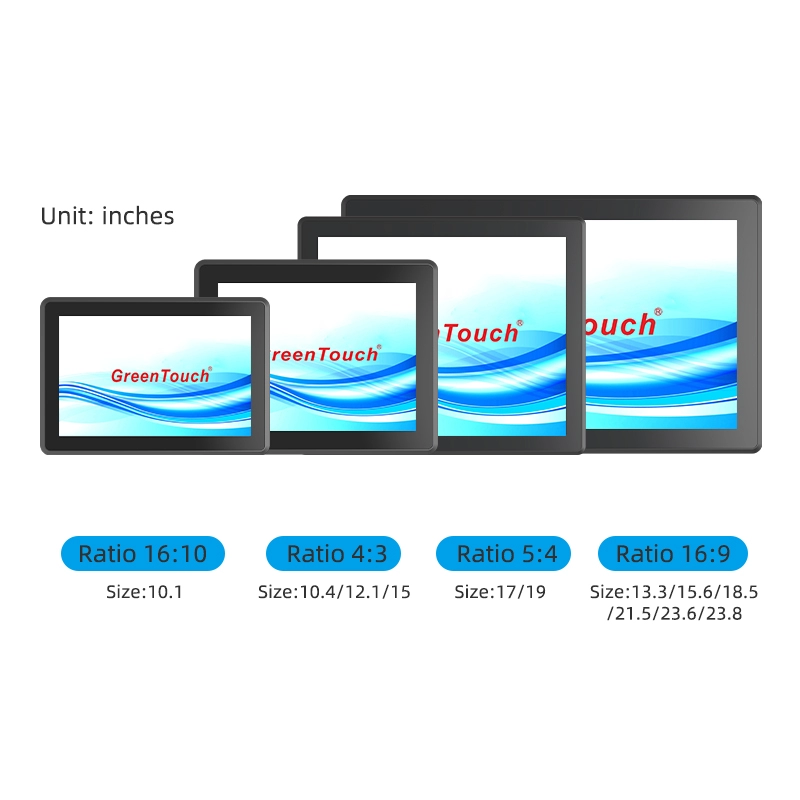

Verschiedene Größen verfügbar

(Seitenverhältnis 16:10) Größen: 10,1", 22"
(Seitenverhältnis 4:3) Größen: 10,4", 12,1", 15"
(Seitenverhältnis 5:4) Größen: 10,4", 12,1", 15", 17", 19"
(Seitenverhältnis 16:9) Größen: 13,3", 15,6", 18,5", 21,5", 23,6", 23,8", 27"

Montageoptionen

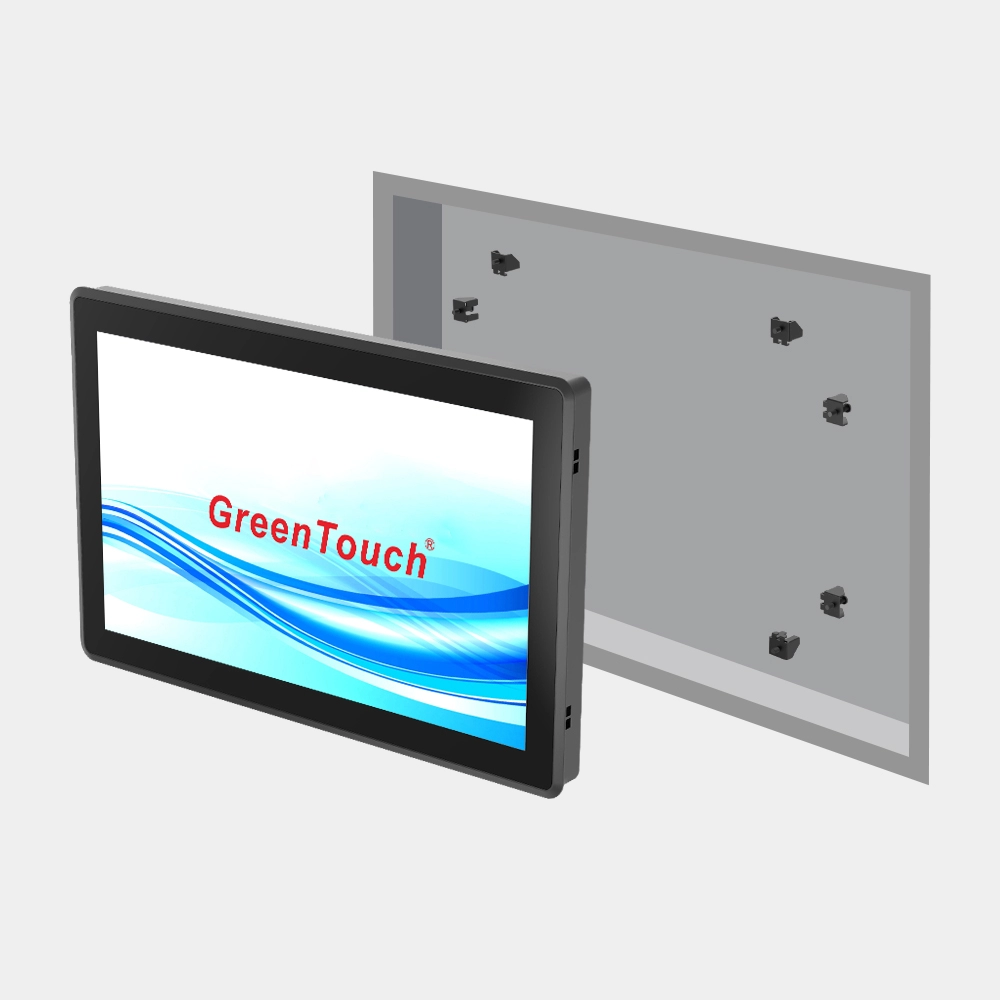

Einbau

Die Monitore der 3E-Serie verfügen über zwei Verriegelungsclips an jeder der vier Seiten des rückseitigen Gehäuses. Diese befestigen den Touchscreen sicher am vorderen Rahmen/Panel und ermöglichen so eine perfekte Integration in den Schrank. Dank des portablen Designs ist die Installation einfach und flexibel und bietet ein optimales Verhältnis zwischen robuster Abdichtung und Wartungsfreundlichkeit.
Wandmontage

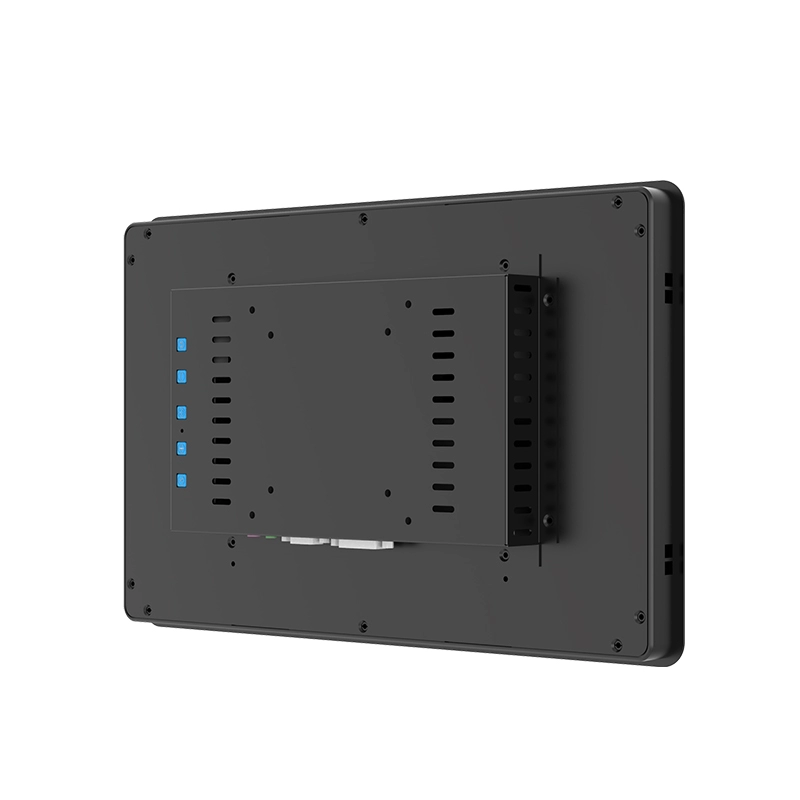

Der Monitor ist rückseitig mit einer universellen 75/100-mm-VESA- oder Standard-Bohrung ausgestattet und somit für verschiedene Montagekonfigurationen geeignet. Er kann sowohl im Quer- als auch im Hochformat an einer Reihe universeller Montagehalterungen befestigt werden, z. B. an Monitorarmen, Wandhalterungen, Deckenhalterungen oder Stangenhalterungen.

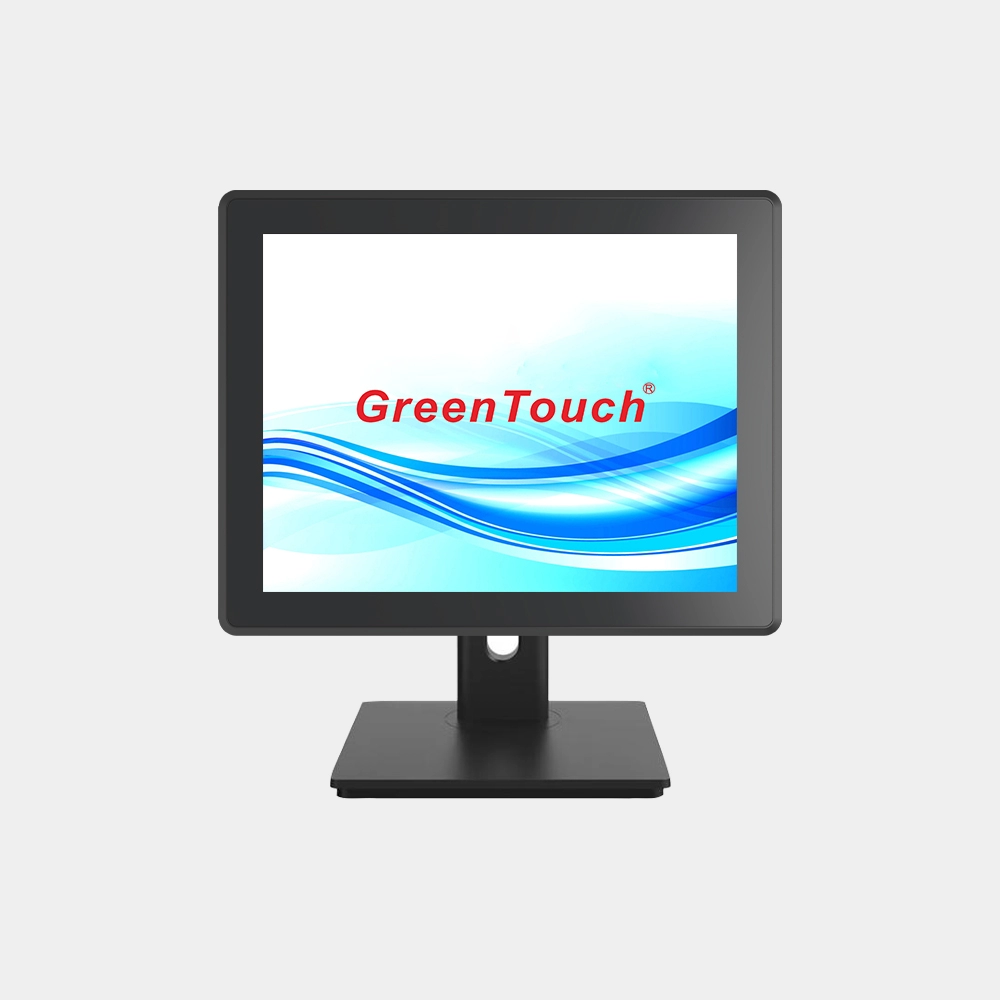

Tischmontage

Der 3E ist mit einer Standard-VESA-Bohrung (100 mm x 100 mm oder 75 mm x 75 mm) für die Desktop-Montage ausgestattet. Die Installation ist einfach; Sie benötigen lediglich die passenden Montagehalterungen. Diese bestehen aus modularen Komponenten mit präzise ausgerichteten Schraubenlöchern, was die Installation klar und intuitiv gestaltet. Darüber hinaus lassen sich die Halterungen leicht demontieren. Dadurch kann der Touchscreen-Monitor flexibel horizontal oder vertikal auf verschiedenen universellen Ständern oder Sockeln montiert werden.

Einbau

Die Monitore der 3E-Serie verfügen über zwei Verriegelungsclips an jeder der vier Seiten des rückseitigen Gehäuses. Diese befestigen den Touchscreen sicher am vorderen Rahmen/Panel und ermöglichen so eine perfekte Integration in den Schrank. Dank des portablen Designs ist die Installation einfach und flexibel und bietet ein optimales Verhältnis zwischen robuster Abdichtung und Wartungsfreundlichkeit.

Wandmontage

Der Monitor ist rückseitig mit einer universellen 75/100-mm-VESA- oder Standard-Bohrung ausgestattet und somit für verschiedene Montagekonfigurationen geeignet. Er kann sowohl im Quer- als auch im Hochformat an einer Reihe universeller Montagehalterungen befestigt werden, z. B. an Monitorarmen, Wandhalterungen, Deckenhalterungen oder Stangenhalterungen.

Tischmontage

Der 3E ist mit einer Standard-VESA-Bohrung (100 mm x 100 mm oder 75 mm x 75 mm) für die Desktop-Montage ausgestattet. Die Installation ist einfach; Sie benötigen lediglich die passenden Montagehalterungen. Diese bestehen aus modularen Komponenten mit präzise ausgerichteten Schraubenlöchern, was die Installation klar und intuitiv gestaltet. Darüber hinaus lassen sich die Halterungen leicht demontieren. Dadurch kann der Touchscreen-Monitor flexibel horizontal oder vertikal auf verschiedenen universellen Ständern oder Sockeln montiert werden.

Spezifikationen

Allgemein Hersteller: GreenTouch Produktname: Touchscreen (3E-Serie) Standardgrößen: 10,1", 10,4", 12,1", 13,3", 15", 15,6", 17", 18,5", 19", 21,5", 22", 23,6", 23,8" Garantie: 1-3 Jahre Zertifikate: CE, FCC, RoHS, CB, EMC, HDMI, CCC, IP65, IK06

Panel Paneltyp: Aktivmatrix-TFT-LCD, LED-Hintergrundbeleuchtung Diagonale Größe: 10,1 bis 23,8 Zoll Auflösung: 1280x800, 1024x768, 1920x1080 Bildformat: 16:10, 4:3, 16:9, 5:4 1280x1024, 1366x768 bei 60 Hz Helligkeit: 250, 300, 400, 430, 500, 1000 cd/m² Touch-Technologie: Kapazitiver 10-Punkt-Touch Touchscreen-Unterstützung: Windows, Android, Linux

Umwelt Betriebszeit: Max. Dauerbetrieb 24/7 Betriebstemperaturbereich: -20 °C bis 70 °C Lagerungstemperatur: -30 °C bis 80 °C Luftfeuchtigkeit im Betrieb: 20 % bis 80 % (keine Kondensation) Luftfeuchtigkeit bei der Lagerung: 10 % bis 90 % (nicht kondensierend)

Konnektivität Anschlüsse 1: Kopfhörer, Audioeingang, VGA, DVI, HDMI, DC-Eingang, OSD, Typ B (USB) Anschlüsse: Kopfhörer, Audioeingang, VGA, HDMI, DP, DC-Eingang, USB Typ B

Montage Eingebaut: Externe Halterung Wandmontage: VESA 75x75/100x100 mm Ausleger: VESA-Montagehalterung

Einhaltung Zertifizierungen: CE, FCC, RoHS, CB, EMC, HDMI, CCC Normen: Wasserdicht/Staubdicht IP65, Explosionsgeschützt IK06

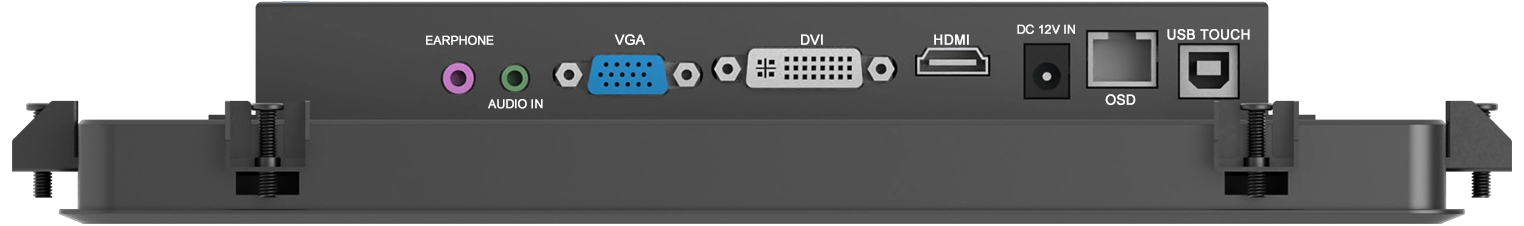

Informationen zu DisplayPorts

1. VGA + DVA + HDMI

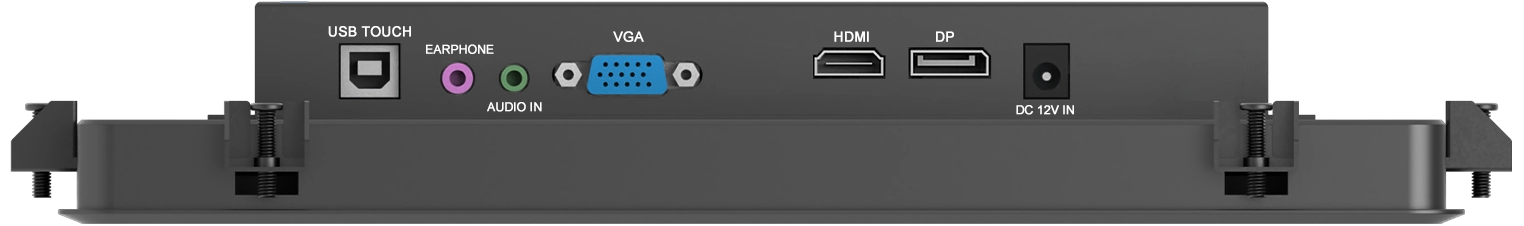

2. VGA + HDMI + DP

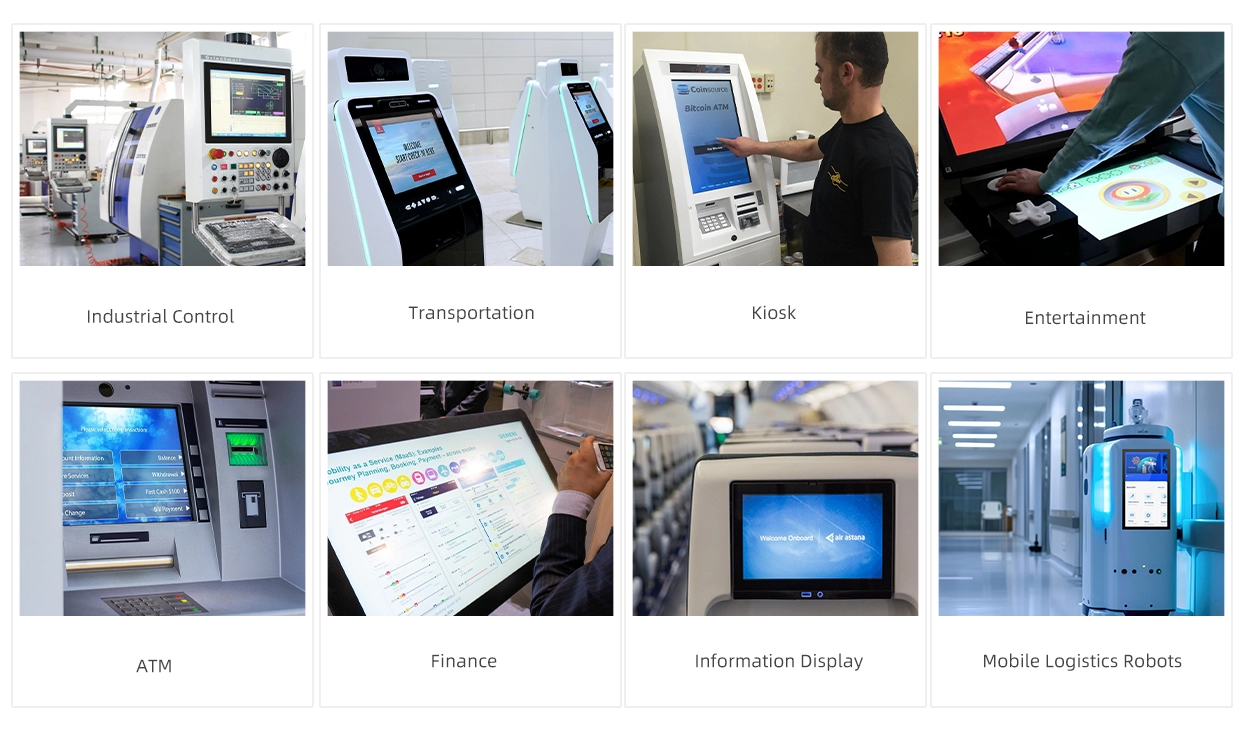

Anwendungsgebiet

Spezifikation und Download

Größe	Modell	Display-Anschlüsse	Verhältnis	Anzeigegröße (WHT)	Aktiver Bereich Abmessungen (H*V)	Helligkeit (nits)	Auflösung @60Hz	Daten herunterladen
10,1"	GT-TM1013E	VGA, DVI, HDMI, DP	16:10	263 x 182 x 47 mm	217 x 136 mm	500	1280 x 800	GT-TM1013E
10,4"	GT-TM1043E	VGA, DVI, HDMI, DP	4:3	266 x 213 x 47 mm	210 x 158 mm	400	1024 x 768	GT-TM1043E
12,1"	GT-TM1213E	VGA, DVI, HDMI, DP	4:3	299 x 237 x 47 mm	246 x 184 mm	500	1024 x 768	GT-TM1213E
13,3"	GT-TM1333E	VGA, DVI, HDMI, DP	16:9	346 x 218 x 47 mm	294 x 166 mm	300	1920 x 1080	GT-TM1333E
15"	GT-TM1503E	VGA, DVI, HDMI, DP	4:3	364 x 288 x 47 mm	304 x 228 mm	300	1024 x 768	GT-TM1503E
15,6"	GT-TM1563E	VGA, DVI, HDMI, DP	16:9	397 x 246 x 47 mm	344 x 194 mm	250	1920 x 1080	GT-TM1563E
17"	GT-TM1703E	VGA, DVI, HDMI, DP	5:4	395 x 328 x 47 mm	338 x 270 mm	250	1280x1024	GT-TM1703E
18,5"	GT-TM1853E	VGA, DVI, HDMI, DP	16:9	465 x 286 x 47 mm	410 x 230 mm	250	1366x768	GT-TM1853E
19"	GT-TM1903E	VGA, DVI, HDMI, DP	5:4	431 x 356 x 47 mm	376 x 301 mm	250	1280x1024	GT-TM1903E
21,5"	GT-TM2153E	VGA, DVI, HDMI, DP	16:9	523 x 323 x 47 mm	476 x 268 mm	250	1920 x 1080	GT-TM2153E
23,6"	GT-TM2363E	VGA, DVI, HDMI, DP	16:9	583 x 346 x 47 mm	521 x 293 mm	250	1920 x 1080	GT-TM2363E
23,8"	GT-TM2383E	VGA, DVI, HDMI, DP	16:9	583 x 355 x 47 mm	527 x 296 mm	250	1920 x 1080	GT-TM2383E
