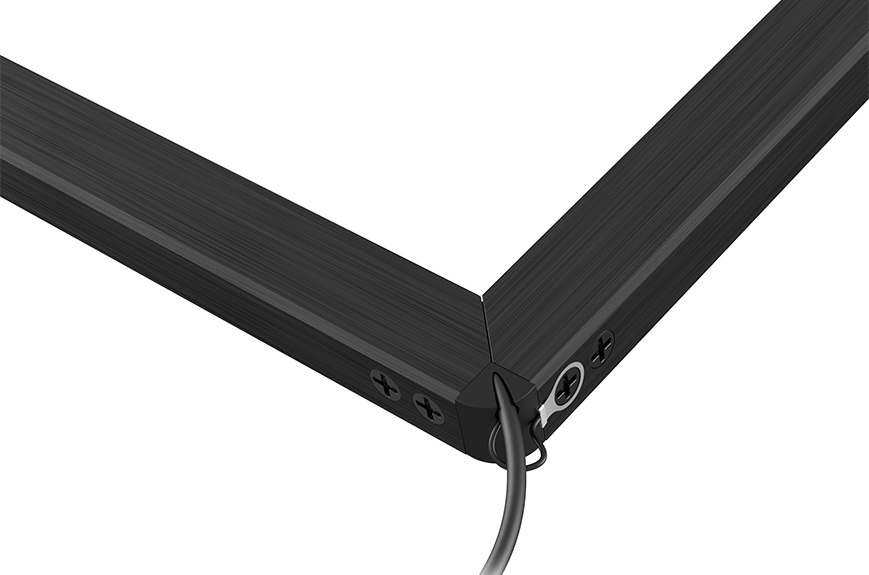

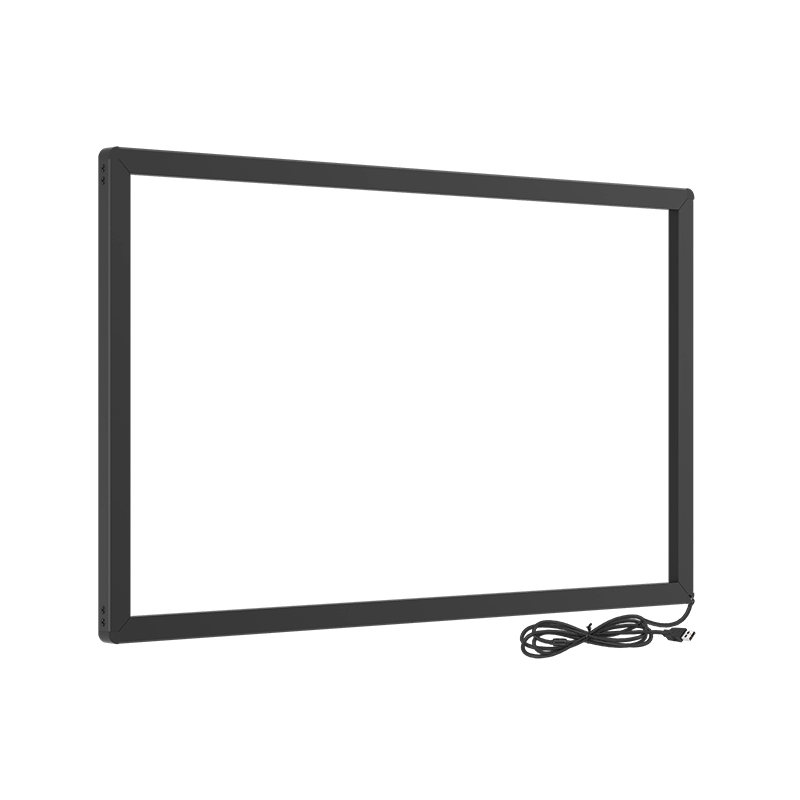

Infrarot-Touch-Rahmen 27 bis 98 Zoll (TB-Serie)

Infrarot-Touch-Rahmen 27 bis 98 Zoll (TB-Serie)

Auflösung: 32768 x 32768

Berührungspunkte: Multi-Touch 20 Punkte

Unterstützte Systeme: Windows, Android, Linux

Zertifikate: CE, FCC, RoHS

● USB 2.0-Schnittstelle mit voller Geschwindigkeit, Plug & Play, treiberfrei

●Sonnenlichtbeständig, für den Innen- und Außenbereich geeignet

●Sensible Berührung, keine Verbindungsabbrüche, kein Ghosting oder Drift

●Hohe Immunität gegen elektrische Störungen

●LED-Röhrenkern, stabile Leistung, lange Lebensdauer 60000 Stunden

Produktbeschreibung
Montageoptionen
Spezifikationen
Anwendungsgebiet
Spezifikation und Download

Produktbeschreibung

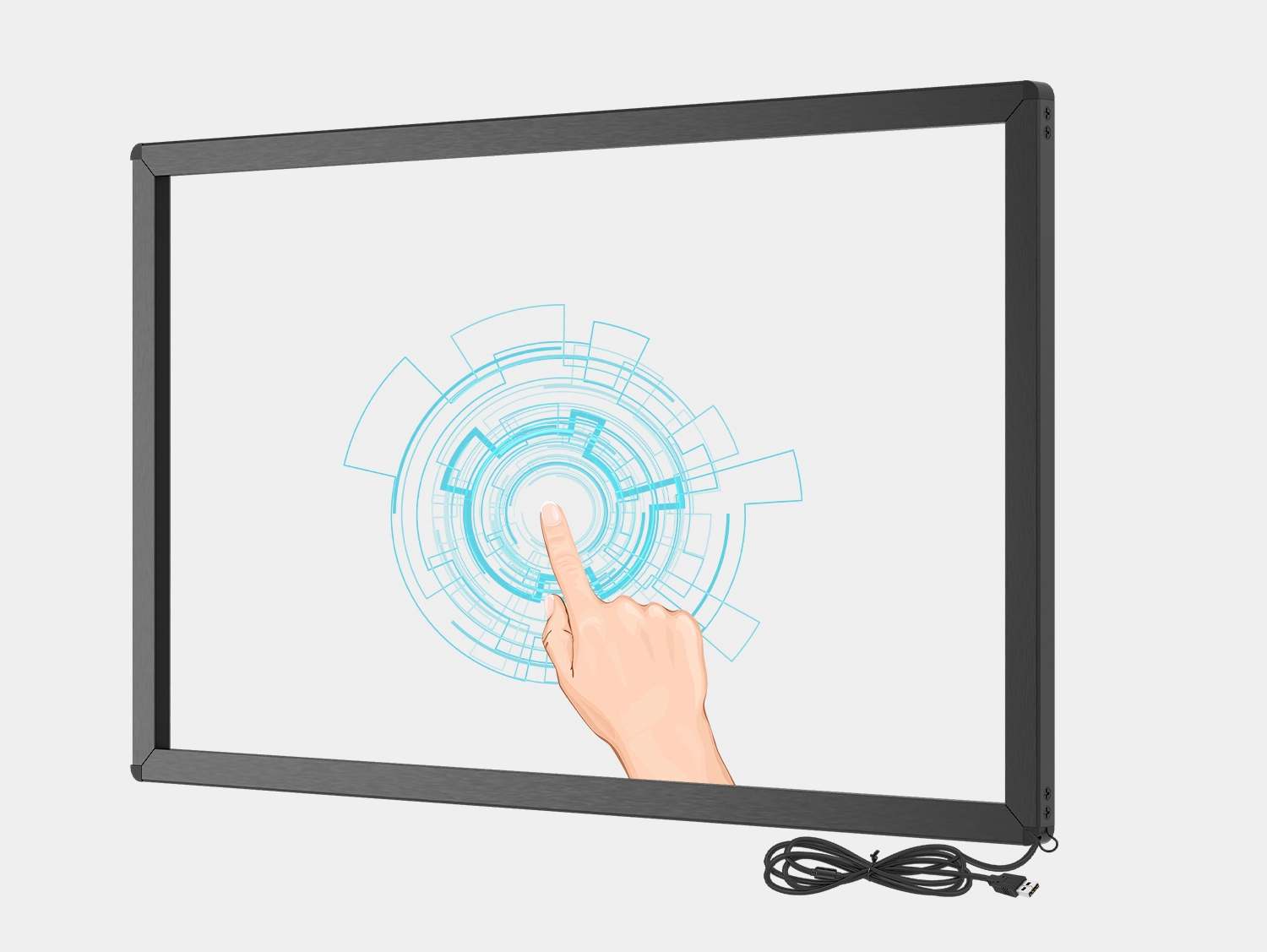

TB Infrarot-Touchframe – Übersicht

Die IR-Touch-Rahmen der TB-Serie von GreenTouch bieten kostengünstige Lösungen für Kunden, die große Touch-Displays benötigen. Ein umfassendes Größenspektrum von 27" bis 300" gewährleistet Kompatibilität mit folgenden Bereichen: Bildung und Training, kommerzielle Präsentationen und Werbung, öffentlicher Informationszugang und -dienste, industrielle Steuerung und Automatisierung, Unterhaltung und Spiele.

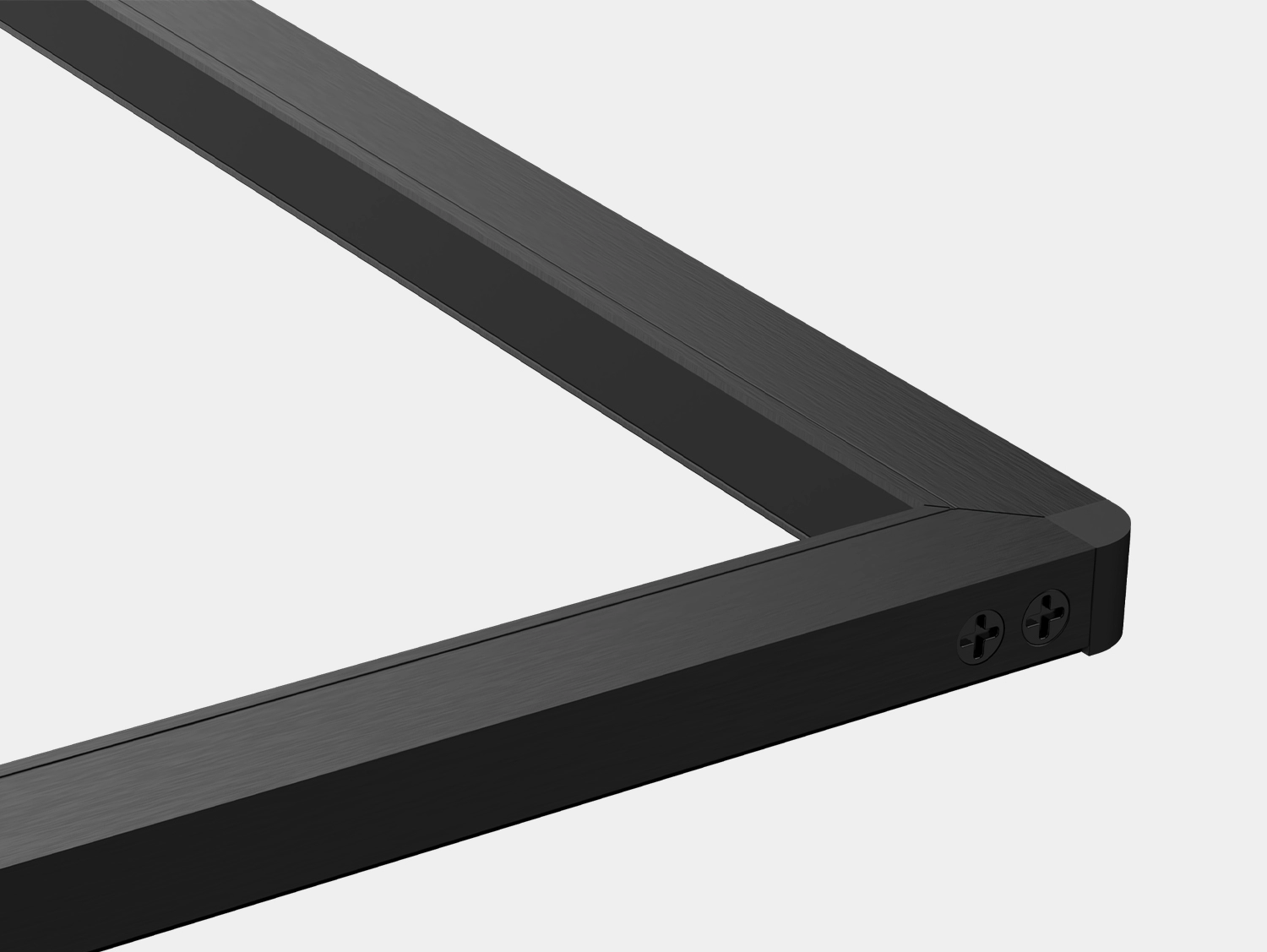

Funktion und Aufbau

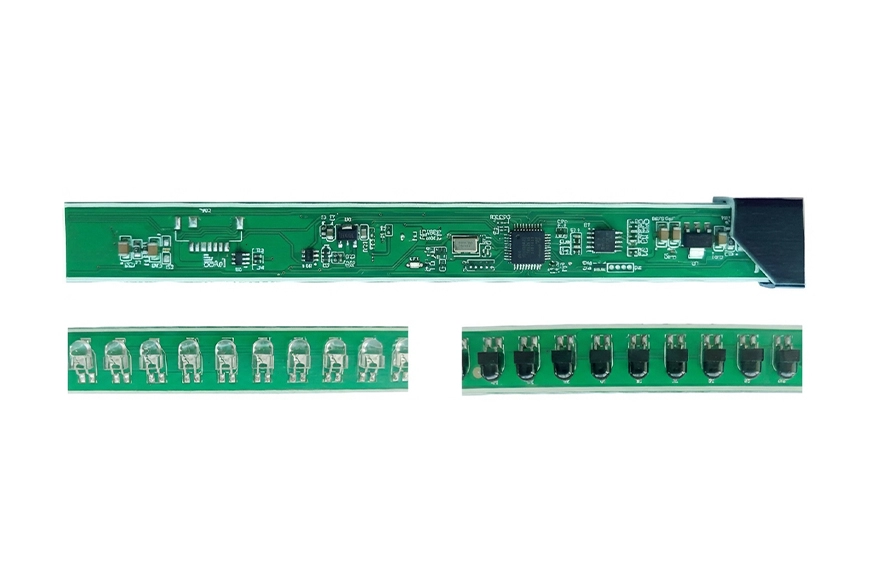

Unsere TB IR-Touch-Rahmenblende zeichnet sich durch ein schlankes Design und eine hochwertige Verarbeitung bei einer Gehäusedicke von nur 14 mm aus. Sie verfügen über ein robustes, langlebiges und rostfreies Gehäuse aus Aluminiumlegierung. Die Oberfläche ist schwarz gebürstet und sandgestrahlt, wodurch sie abriebfest und farbecht ist. Der Infrarot-Touchframe nutzt einen fortschrittlichen Chip, die LED-Infrarot-Empfangsröhre hat eine Lebensdauer von 60.000 Stunden und bietet eine stabile Leistung.
Anschlüsse und Systeme

Der Anschluss des Infrarot-Frames ist dank USB 2.0 Full-Speed-Schnittstelle denkbar einfach (Plug & Play). Der Stecker aus Aluminiumlegierung benötigt keine Treiber. Die USB-Erkennungszeit ist dreimal so hoch wie bei einem herkömmlichen USB-Stecker, und die Übertragungsgeschwindigkeit erreicht 480 Mbit/s. Der GreenTouch IR-Touchframe zeichnet sich durch hohe Systemkompatibilität aus. Sein Hauptvorteil liegt in der „Treiberebenenanpassung“, die die Kompatibilität mit nahezu allen gängigen Betriebssystemen für Endverbraucher und Unternehmen wie Windows, Android und Linux ermöglicht.

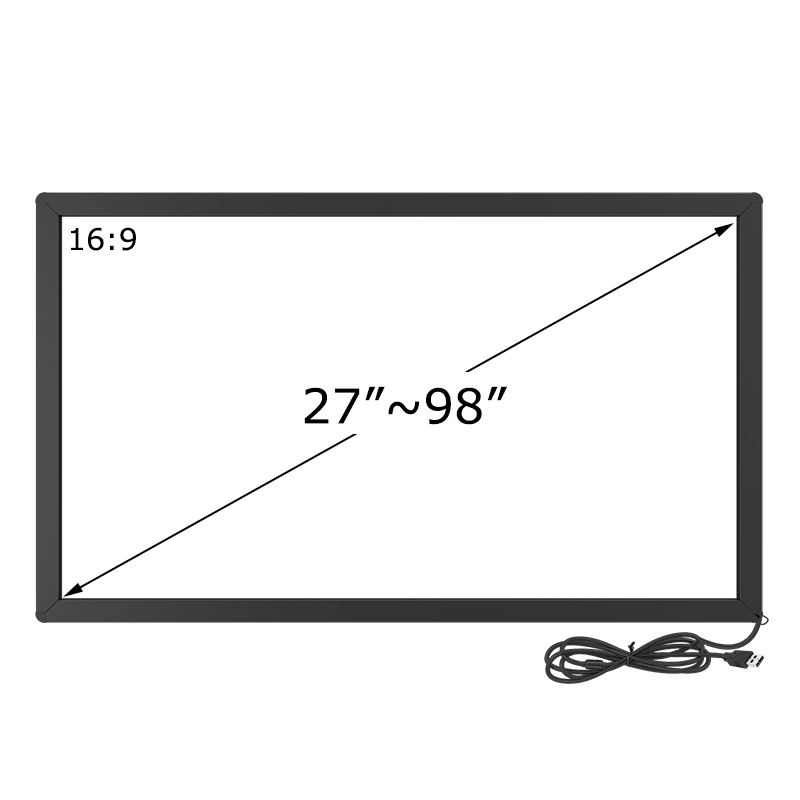

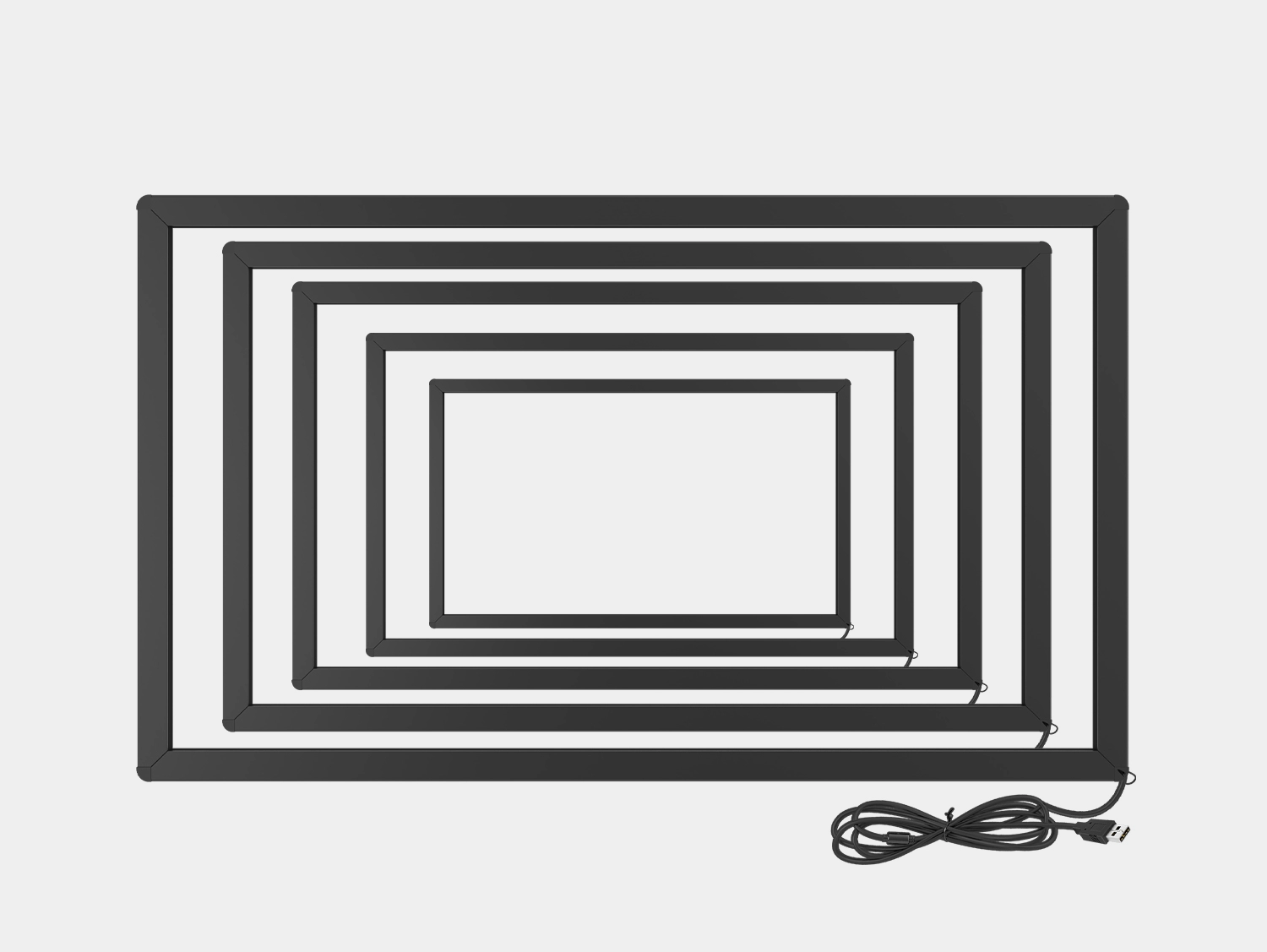

Verschiedene Größen verfügbar

Standardgrößen
27”, 32”, 37”, 39”, 40”, 42”, 43”, 46”, 47”, 49”, 50”, 55”, 58”, 60”, 65”, 69,5”, 70”, 75”, 80”, 82”, 84”, 85”, 86”, 98”
Sondergrößen
von 98 bis 500 Zoll

Montageoptionen

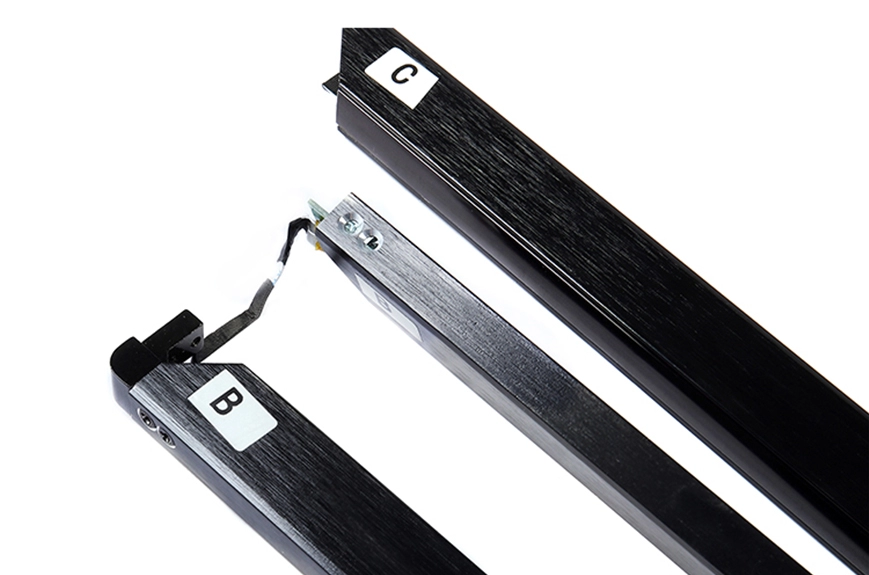

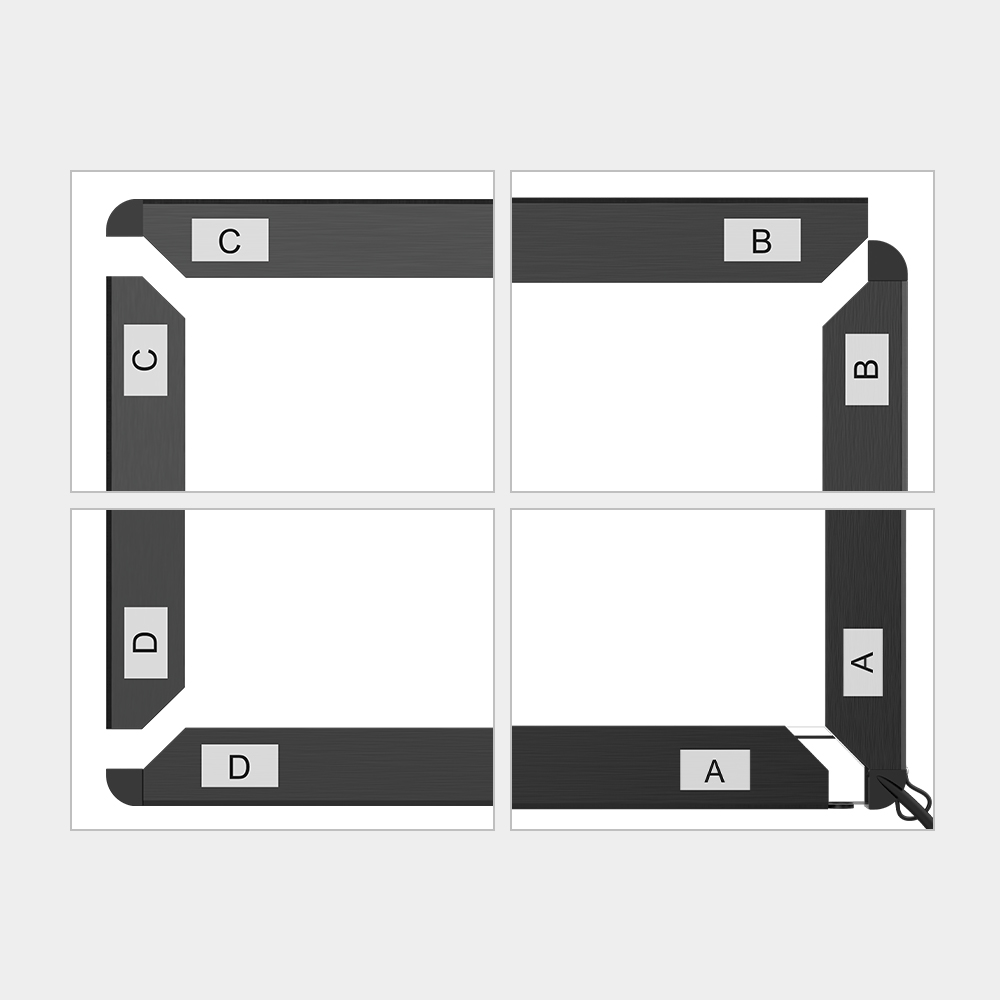

Die Infrarot-Touch-Rahmen der TB-Serie bestehen aus vier Infrarot-Touch-Rahmenstreifen. Nach Erhalt des Produkts müssen Sie die entsprechenden Streifen (AA, BB, CC, DD) gemäß der Anleitung korrekt anschließen. Achten Sie darauf, dass das Kabel die Sicherheitsklemme erst nach vollständigem Kontakt mit der Anschlussbuchse sichert, um eine gute Leitfähigkeit an jedem Kontaktpunkt zu gewährleisten. Die Installation erfolgt einfach per Steckverbindung. Nach der Installation schließen Sie das USB-Kabel an und testen Sie die Touch-Funktion 10 Sekunden lang (achten Sie dabei darauf, dass das Gerät flach liegt).

Spezifikationen

Allgemein Hersteller: GreenTouch Produktname: Infrarot-Touch-Rahmen (TB-Serie) Standardgrößen: 27”, 32”, 37”, 39”, 40”, 42”, 43”, 46”, 47”, 49”, 50”, 55”, 58”, 60”, 65”, 69,5”, 70”, 75”, 80”, 82”, 84”, 85”, 86”, 98” Garantie: 1-3 Jahre Zertifikate: CE, FCC, RoHS

Panel Paneltyp: Schwarzer Rahmen (ohne Glas) Material: Schwarzer Aluminiumrahmen Diagonale Größe: 27 bis 98 Zoll Seitenverhältnis: 16:9 Auflösung: 32768 x 32768 Reaktionsgeschwindigkeit: <10 ms Touch-Technologie: Infrarot-Touch mit 20 Punkten Berührungsobjekt: >7 mm Durchmesser Touch-Unterstützungssystem: Windows, Android, Linux

Umwelt Betriebszeit: Max. Dauerbetrieb rund um die Uhr Betriebstemperatur: –10 °C bis 50 °C Lagerungstemperatur: -20 °C bis 60 °C Luftfeuchtigkeit: 90 % relative Luftfeuchtigkeit, keine Kondensation

Konnektivität Schnittstelle: USB, Plug-and-Play

Einhaltung Zertifizierungen: CE, FCC, RoHS Leistung: Keine Störungen, Antilicht

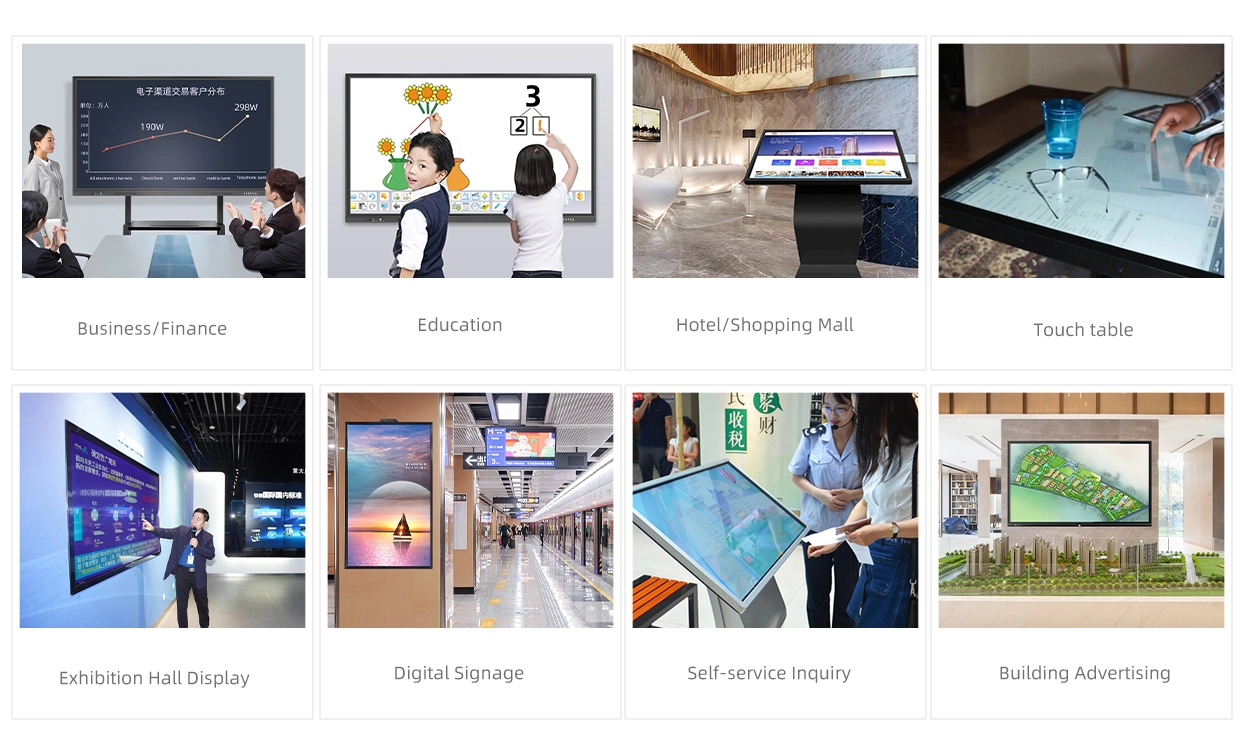

Anwendungsgebiet

Spezifikation und Download

Größen	Modell	Abmessungen	Ansichtsbereich	Verhältnis	Schnittstelle	Zeichnung herunterladen
27"	GT-IR-TB27-1	639,4 × 378,4 mm	602,6 × 341,6 mm	16:9	USB	GT-IR-TB27-1
32"	GT-IR-TB32-1	740,4 × 434,9 mm	703,6 × 398,1 mm	16:9	USB	GT-IR-TB32-1
37"	GT-IR-TB37-1	862,4 × 503,4 mm	825,6 × 466,6 mm	16:9	USB	GT-IR-TB37-1
39"	GT-IR-TB39-1	896,4 × 522,9 mm	859,6 × 486,1 mm	16:9	USB	GT-IR-TB39-1
40"	GT-IR-TB40-1	928,4 × 540,9 mm	891,6 × 504,1 mm	16:9	USB	GT-IR-TB40-1
42"	GT-IR-TB42-1	972,9 × 565,9 mm	936,1 × 529,1 mm	16:9	USB	GT-IR-TB42-1
43"	GT-IR-TB43-1	983,9 × 571,9 mm	947,1 × 535,1 mm	16:9	USB	GT-IR-TB43-1
46"	GT-IR-TB46-1	1060,9 × 614,9 mm	1019,5 × 573,5 mm	16:9	USB	GT-IR-LB46-1
47"	GT-IR-TB47-1	1082,4 × 627,4 mm	1045,6 × 590,6 mm	16:9	USB	GT-IR-TB47-1
49"	GT-IR-TB49-1	1116,4 × 649,9 mm	1079,6 × 610,1 mm	16:9	USB	GT-IR-TB49-1
50"	GT-IR-TB50-1	1138,4 × 658,9 mm	1101,6 × 622,1 mm	16:9	USB	GT-IR-TB50-1
55"	GT-IR-TB55-1	1252,4 × 722,9 mm	1215,6 × 686,1 mm	16:9	USB	GT-IR-TB55-1
58"	GT-IR-TB58-1	1312,4 × 763,9 mm	1275,6 × 727,1 mm	16:9	USB	GT-IR-TB58-1
60"	GT-IR-TB60-1	1372,4 × 790,4 mm	1335,6 × 753,6 mm	16:9	USB	GT-IR-TB60-1
65"	GT-IR-TB65-1	1471,4 × 846,4 mm	1430*805 mm	16:9	USB	GT-IR-TB65-1
69,5"	GT-IR-TB69.5-1	1471,4 × 846,4 mm	1434,6 × 809,6 mm	16:9	USB	GT-IR-TB69.5-1
70"	GT-IR-TB70-1	1581,4 × 908,4 mm	1544,6 × 871,6 mm	16:9	USB	GT-IR-TB70-1
75"	GT-IR-TB75-1	1604,4 × 926,4 mm	1567,6 × 889,6 mm	16:9	USB	GT-IR-TB75-1
80"	GT-IR-TB80-1	1693,4 × 971,4 mm	1656,6 × 934,6 mm	16:9	USB	GT-IR-TB80-1
82"	GT-IR-TB82-1	1814,6 × 1039,7 mm	1777,8 × 1002,9 mm	16:9	USB	GT-IR-TB82-1
84"	GT-IR-TB84-1	1848,4 × 1057,4 mm	1811,6 × 1020,6 mm	16:9	USB	GT-IR-TB84-1
85"	GT-IR-TB85-1	1901,4 × 1087,4 mm	1866,6 × 1052,6 mm	16:9	USB	GT-IR-TB85-1
86"	GT-IR-TB86-1	1915,4 × 1096,4 mm	1878,6 × 1059,6 mm	16:9	USB	GT-IR-TB86-1
98"	GT-IR-TB98-1	1938,4 × 1109,4 mm	1901,6 × 1072,5 mm	16:9	USB	GT-IR-TB98-1
